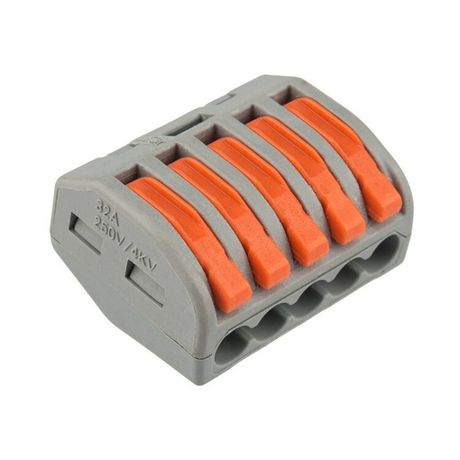

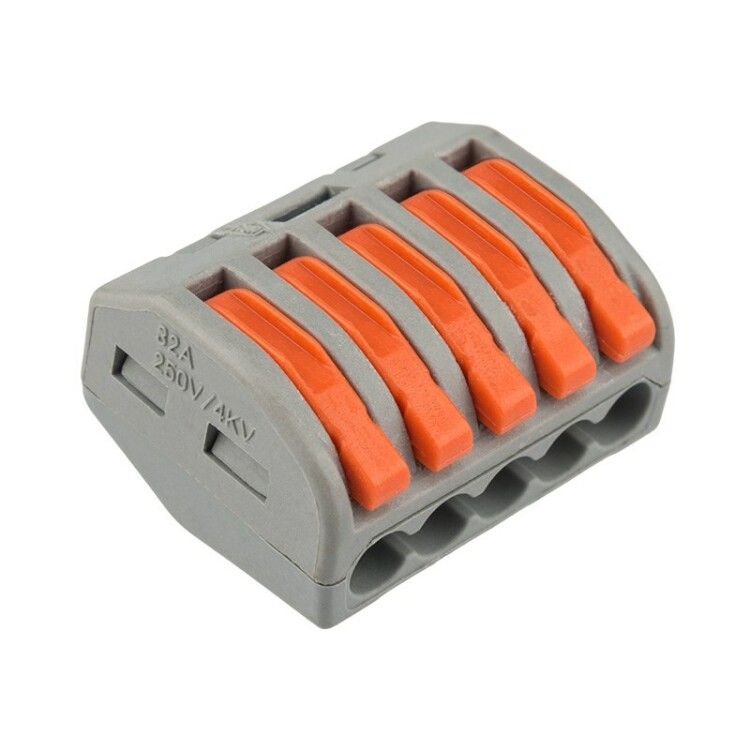

Универсальная клемма 5-проводная, серая (аналог Wago 222-415) (0,08-2,5/4 мм²) (40 шт./уп.) | 07-5255-4 REXANT MEET

Клемма строительно-монтажная СМК 222-415 от REXANT - это надёжная многоразовая клемма на 5 проводников с плоско-пружинным зажимом, предназначенная для быстрого и безопасного соединения медных проводов малого сечения в распределительных коробках, пультах управления и других точках монтажа. Артикул 07-5255-4 укомплектован 40 единицами, что удобно для крупных работ.

Назначение и область применения

Клемма строительно-монтажная СМК 222-415 используется для создания временного или постоянного соединения между медными проводами в условиях монтажа, ремонта и обслуживания электрооборудования. Подходит для работы в жилых домах, офисах, промышленных объектах и на стройплощадках. Применяется там, где требуется частая перепроверка, замена или модификация цепей - например, в системах освещения, сигнализации, автоматизации и управляемых устройствах.

Технические характеристики

• Количество зажимов: 5
• Номинальное напряжение: 400 В
• Номинальный ток: 32 А (для одножильных проводов), 24–28 А (для многожильных)
• Сечение провода: 0,08–4 мм2 (одножильный), 0,14–2,5 мм2 (многожильный)
• Сечение с наконечником: до 3 мм2
• Тип проводников: одножильные, многожильные, гибкие
• Материал контактов: лужённая медь
• Материал корпуса: полиамид 66 (самозатухающий пластик)
• Материал зажима: сталь
• Цвет: светло-серый
• Габариты: 26,6 × 14,5 × 20,5 мм
• Рабочий температурный диапазон: –40 C ... +85 C
• Управление: оранжевый рычаг для фиксации и освобождения провода

Совместимость и монтаж

Клемма СМК 222-415 совместима с любыми медными проводами, соответствующими указанным сечениям. Для установки:

1. Снимите изоляцию с провода на длину 9–12 мм - точно по меткам на корпусе.
2. Не допускайте сильных изгибов зачищенного участка - они снижают надёжность контакта.
3. Поднимите оранжевый рычаг до упора.
4. Вставьте провод в нужное гнездо до упора.
5. Опустите рычаг - он сам плотно зажмет проводник.

Для демонтажа: поднимите рычаг, вытяните провод. Нельзя использовать силовые методы - это повредит механизм. Устройство не требует инструментов - достаточно рук.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида, обеспечивающего термостойкость и противопожарную безопасность. Все металлические части изолированы, что исключает риск поражения током при работе с живыми цепями. Материалы соответствуют требованиям безопасности для внутренних электромонтажных работ. Сертификационные документы (например, ГОСТ) не указаны производителем - применение рекомендовано в рамках нормативов для слаботочных и силовых сетей до 400 В.

Преимущества

• Многоразовое использование - можно переустанавливать провода без потери качества контакта.
• Функциональный рычаг обеспечивает контроль усилия затяжки - не надо подбирать момент закручивания.
• Тестовое отверстие позволяет проверить целостность цепи мультиметром без вскрытия клеммы.
• Высокая механическая прочность благодаря стальному зажиму и усиленному корпусу.
• Стандартный цвет (светло-серый) легко сочетается с другими элементами распределительных устройств.

Ограничения применения

• Не применяйте для алюминиевых проводов - материал контактов рассчитан только на медь.
• Не используйте в средах с высокой влажностью, химическими испарениями или открытым доступом воды - IP-класс защиты не указан, значит, клемма не имеет специальной герметичности.
• Не монтируйте в местах с постоянной вибрацией без дополнительной фиксации - возможен люфт контакта.
• Максимальное сечение многожильного провода - 2,5 мм2; более толстые провода не войдут даже с наконечником.
• Не подходит для подключения проводов с большими наконечниками - максимальный размер наконечника ограничен 3 мм2.

Примеры использования

• Объединение групп освещения в распределительной коробке квартиры.
• Подключение датчиков движения, реле и кнопок в системах автономного управления.
• Сборка временной схемы на стройке перед окончательной прокладкой кабеля.
• Замена старого соединения в старом щитке без необходимости пайки или сварки.
• Настройка оборудования с часто меняющейся коммутацией - например, в мастерских по ремонту бытовой техники.

Практические советы

• Выбирайте клемму СМК 222-415, когда вам нужны быстрая сборка и возможность последующего изменения схемы - она лучше, чем колпачки СИЗ или скрутки.
• При использовании многожильных проводов - обязательно заправляйте все жилы равномерно, чтобы не было “выступающих” проволочек, которые могут вызвать плохой контакт.
• Проверяйте каждый контакт пробником сразу после монтажа через тестовое отверстие - так вы избежите проблем позже.
• При комплектации проекта учтите, что одна клемма занимает около 2 см³ места - спроектируйте место установки заранее.
• Артикулы etm07-5255-4 и 07-5255-4 - один и тот же продукт. Оба подходят для заказа.
