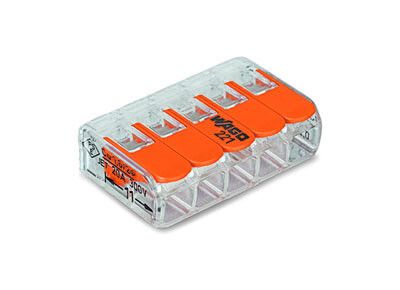

Клемма соединительная 221 60273345, 5 контактов, 32А, 0.14-4 мм² Wago 221-415

Клемма универсальная компактная 5-проводная для медных одно- и многопроволочных проводников сечением 0.14 - 4 мм2 (упаковка 25 штук) от WAGO - это надёжное решение для быстрого и безопасного соединения проводов в распределительных коробках, пультах управления и других устройствах. Артикул 221-415 относится к новой серии 221, которая на 40% компактнее предшественниц.

Назначение и область применения

Эта клемма используется для соединения медных одножильных и многожильных проводов сечением от 0,14 до 4 мм2. Подходит для стационарной установки в электрооборудовании, где важна плотность сборки и частый доступ к контактам. Применяется в системах автоматизации, освещении, промышленных панелях, бытовых приборах и на объектах с ограниченным пространством.

Технические характеристики

• Количество контактов: 5
• Рабочий диапазон сечений провода: 0,14 – 4 мм2
• Номинальное напряжение: 400 В
• Номинальный ток: 32 А
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки
• Диапазон рабочих температур: от -60 C до +105 C
• Материал токоведущей части: медь
• Цвет корпуса: прозрачный - позволяет визуально контролировать состояние проводов
• Способ монтажа: на кабель - без необходимости отрезать или зачищать проводник

Совместимость и монтаж

Клемма универсальная компактная 5-проводная 221-415 совместима с любыми медными проводами - как однопроволочными, так и многопроволочными. Гибкие провода не требуют опрессовки. Для подключения достаточно вставить провод в гнездо до упора - зажим срабатывает автоматически через рычаг. После фиксации рычаг возвращается в исходное положение. Каждый канал работает независимо, что позволяет комбинировать провода разного сечения в одном устройстве. Монтаж выполняется без инструментов - достаточно рук.

Особенности конструкции

Корпус выполнен из прочного прозрачного пластика, который не препятствует визуальному контролю. На задней стенке есть специальное отверстие для щупов мультиметра - можно проверить целостность цепи, не разъединяя клемму. Это особенно важно при диагностике и обслуживании. Соединительная пластина из меди обеспечивает минимальное переходное сопротивление и долговечную работу даже при постоянной нагрузке. Размеры клеммы снижены на 40% по сравнению с серией 222 - экономия места в шкафах и распределительных коробках.

Преимущества

• Высокая скорость монтажа - подключение без инструментов
• Надёжное соединение без потери качества при вибрациях и перегрузках
• Удобство диагностики благодаря контрольному отверстию
• Компактность - больше клемм помещается в одном месте
• Стабильная работа при экстремальных температурах

Ограничения применения

Не предназначен для соединения алюминиевых, медно-алюминиевых или покрытых оксидами проводов. Не рекомендуется использовать в условиях постоянного погружения в жидкости - хотя IP-класс не указан, прозрачный корпус не герметичен. Не следует применять в средах с агрессивными химическими веществами. Не допускается повторное использование после демонтажа - механизм зажима теряет упругость.

Примеры использования

• Соединение проводов в распределительной коробке квартиры
• Подключение датчиков и исполнительных механизмов на конвейере
• Объединение нескольких светильников в одной цепи
• Замена старых скруток в панели управления станком
• Сборка модульных блоков в холодильных камерах (благодаря широкому диапазону температур)

Практические советы

• Перед вставкой убедитесь, что провод не имеет повреждений изоляции - клемма не защищает от короткого замыкания
• При использовании многожильных проводов слегка скрутите жилы перед введением - это повысит надёжность контакта
• Учитывайте посадочные размеры: клемма занимает мало места, но требует свободного пространства вокруг для открывания рычага
• При работе в условиях повышенной влажности используйте дополнительную изоляцию (термоусадку) на входе/выходе проводов
• Артикул 221-415 - идеальный выбор, когда нужна компактность и возможность проверки без разборки; если требуется большее количество контактов - рассмотрите другие модели серии 221
