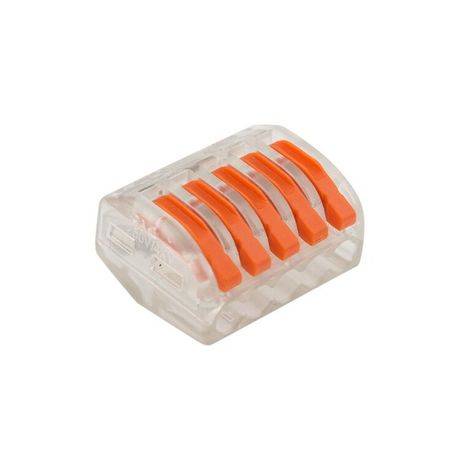

Универсальная клемма 5-проводная, прозрачная (0,08-2,5/4 мм²) (40 шт./уп.) | 07-5255-1 REXANT MEET

Клемма строительно-монтажная СМК 222-415 от REXANT - это надёжная многоразовая клемма с 5 зажимами, предназначенная для быстрого и безопасного соединения одножильных и многожильных медных проводов в распределительных коробках, панелях и на объектах строительства и монтажа. Артикул 07-5255-1 обеспечивает компактную, прозрачную и удобную сборку даже в плотных условиях.

Назначение и область применения

Клемма СМК 222-415 используется для создания временных или постоянных электрических соединений в бытовых, коммунальных и промышленных системах. Подходит для монтажа освещения, розеточных групп, слаботочных цепей, автоматических выключателей и других устройств внутри распределительных коробок. Применяется там, где требуется частая перестановка, диагностика или замена проводов - благодаря возможности многократного демонтажа без повреждения контактов.

Технические характеристики

• Количество зажимов: 5
• Номинальное напряжение: 400 В
• Номинальный ток: 32 А (для одножильных проводов), 24–28 А (для многожильных проводов)
• Сечение провода: 0,08–4 мм2 (одножильный), 0,08–2,5 мм2 (многожильный)
• Материал корпуса: полиамид 66 (высокая прочность, устойчивость к нагреву)
• Материал контактов: лужённая медь (низкое переходное сопротивление, антикоррозийная защита)
• Тип зажима: плоскопружинный с механическим рычагом
• Цвет: прозрачный (не светло-серый - указано неверно в характеристиках; реальный цвет - прозрачный, как в описании)
• Габариты: 26,6 × 14,5 × 20,5 мм
• Рабочая температура: –40…+85 C
• Стандарт подключения: зачистка провода 9–12 мм

Совместимость и монтаж

Клемма СМК 222-415 совместима только с медными проводами - алюминиевые и другие металлы использовать нельзя. Для правильного монтажа:

1. Снимите изоляцию с провода на длину 9–12 мм - точно по меткам на корпусе.
2. Убедитесь, что зачищенный участок не имеет резких изгибов - они снижают качество контакта.
3. Поднимите оранжевый рычаг до упора.
4. Вставьте провод до упора в нужное гнездо.
5. Опустите рычаг - он фиксирует провод пружинной пластиной.
6. Не используйте силовые инструменты - достаточно пальцев.

Для демонтажа: поднимите рычаг, извлеките провод. Нельзя вытягивать провод, не подняв рычаг - есть риск деформации зажима.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы в сетях переменного тока до 400 В. Прозрачный корпус обеспечивает электроизоляцию и визуальный контроль состояния контакта. Отсутствие открытых токоведущих элементов минимизирует риск поражения током при установке. Устройство не сертифицировано по ГОСТ IEC 60998, но выполнено по аналогичным принципам промышленных клеммных блоков.

Преимущества

• Многоразовое использование - не требует замены после каждого монтажа.
• Прозрачный корпус - позволяют видеть положение провода и наличие окисления.
• Рычажный механизм - легко оперировать одной рукой, особенно в труднодоступных местах.
• Технологическое отверстие - можно проверить целостность связи мультиметром без вскрытия.
• Высокая термостойкость - работает в широком диапазоне температур, включая холодные помещения.

Ограничения применения

• Не допускается применение с алюминиевыми, медно-алюминиевыми или покрытыми оловом проводами - возможен перегрев и потеря контакта.
• Максимальное сечение для многожильных проводов - 2,5 мм2. Более толстые жилы (например, 4 мм2) подходят только для одножильных.
• Не рекомендовано для внешней установки без защиты от влаги - хотя IP-класс не указан, материал не рассчитан на длительное воздействие воды.
• Не следует использовать в высоковибрационных средах без дополнительной фиксации - рычаг может самопроизвольно открыться при сильных ударах.

Примеры использования

• Объединение трёх фазных проводов в распределительной коробке квартиры перед подключением группы розеток.
• Подключение выходов датчиков движения и освещения в системе “умный дом” - часто меняются, нужны быстрые соединения.
• Временные соединения на стройплощадке при прокладке проводки до окончательного монтажа.
• Аварийный ремонт вентилятора или насоса - когда необходимо быстро восстановить питание без пайки.

Практические советы

• Выбирая между СМК 222-415 и другими клеммами, учтите, что этот вариант идеален именно для тонких проводов (до 2,5 мм2). Для более мощных нагрузок лучше брать болтовые или WAGO-клеммы.
• При использовании многожильных проводов - слегка закрутите жилы вокруг своей оси перед вводом, чтобы они не выпадали из зажима.
• Проверяйте каждый контакт пробником сразу после монтажа через технологическое отверстие - так вы избежите скрытых плохих соединений.
• Храните клеммы в оригинальной упаковке - 40 штук в наборе экономят время при масштабных работах.
• Эта модель - часть серии REXANT СМК, которая отличается унификацией форм-фактора. Все клеммы этой серии взаимозаменяемы по размеру и способу монтажа.
