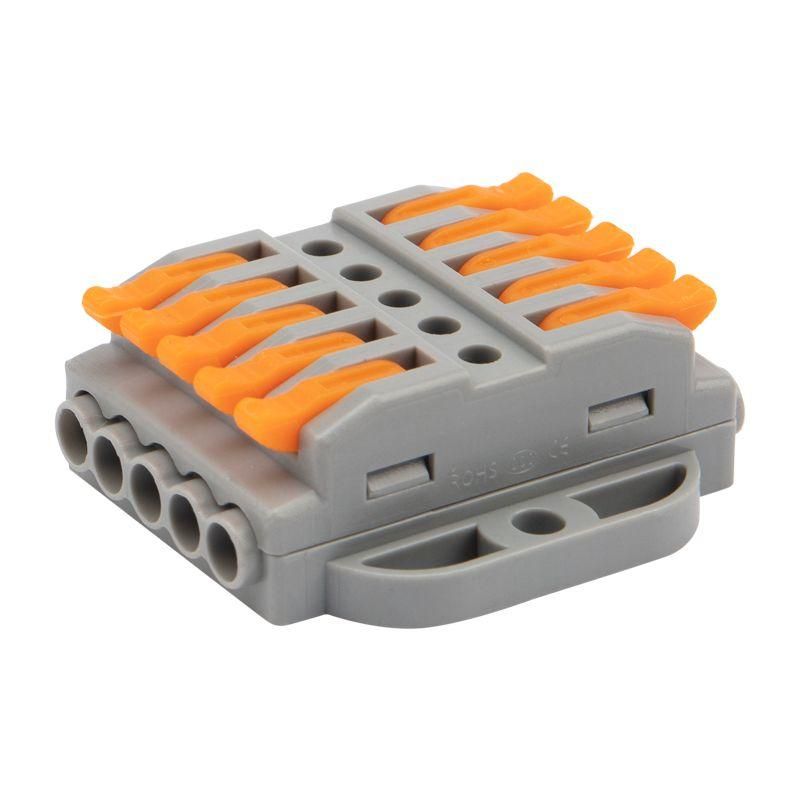

Клемма строительно-монтажная СМК проходная 222-425P 5п 0.08-4кв.мм с монтажной площадкой сер. (уп.20шт) Rexant 07-6265 MEET

Клемма СМК 222-425P проходная 5 полюсов 0,08–4 мм2 с монтажной площадкой серая - надёжное решение для соединения тонких медных проводников в распределительных шкафах, пультах управления и автоматических системах. Произведена компанией REXANT, артикулы etm07-6265 и 07-6265 обеспечивают совместимость с типовыми монтажными решениями.

Назначение и область применения

Клемма СМК 222-425P проходная 5 полюсов 0,08–4 мм2 с монтажной площадкой серая используется для создания прочных и долговечных электрических соединений между проводами. Подходит для установки в силовых и управляющих цепях слабого тока. Применяется в промышленном оборудовании: станках, конвейерах, панелях управления, системах автоматизации, освещении и бытовых устройствах с высокой плотностью коммуникаций.

Технические характеристики

• Количество полюсов: 5
• Сечение проводника: 0,08–4 мм2 (для многожильных); 0,08–2,5 мм2 (для одножильных)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В (по спецификации), до 400 В (рабочее согласно описанию)
• Тип зажима: рычажный с защелкой - обеспечивает надёжную фиксацию без инструментов
• Цвет корпуса: светло-серый
• Материал корпуса: самозатухающий термостойкий пластик
• Количество входов: 10 (по два на каждый полюс - вход и выход)
• Изоляция: полностью изолированная конструкция
• Диагностическое отверстие: есть - позволяет проверить целостность цепи щупом мультиметра без демонтажа

Совместимость и монтаж

Клемма СМК 222-425P проходная 5 полюсов 0,08–4 мм2 с монтажной площадкой серая монтируется на DIN-рейку шириной 35 мм. Монтажная площадка имеет стандартные крепёжные выступы - совместима с большинством шкафов и панелей. Для подключения:

• Зачистите провод на 6–8 мм;
• Откройте рычаг - он легко поднимается рукой;
• Вставьте провод до упора;
• Закройте рычаг до характерного щелчка - контакт зафиксирован.

Не требует затяжки винтов. Удобна для частого обслуживания - можно переподключать провода без повреждения контактов.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для оборудования низкого напряжения. Корпус выполнен из материала, устойчивого к возгоранию (UL94 V-0). Работает в температурном диапазоне от –25C до +85C. Защита IP20 - предотвращает доступ пальцев к токоведущим частям, но не рассчитана на воздействие воды или пыли.

Преимущества

• Рычажный механизм - быстрое и безопасное подключение без инструментов
• Диагностическое отверстие - возможность проверки напряжения без вскрытия
• Высокая плотность: 5 полюсов в компактном корпусе экономят место в шкафу
• Универсальная совместимость с одножильным и многожильным проводом
• Многоразовое использование - не деформируется после нескольких переподключений

Ограничения применения

• Не применяется в условиях повышенной запылённости, влаги или агрессивных сред - отсутствует герметизация
• Не рекомендовано использовать с проводами больше 4 мм2 - риск перегрева и потери контакта
• Одножильные провода свыше 2,5 мм2 не гарантируют надёжный зажим - возможен люфт
• Не предназначен для работы с алюминием или сплавами - только медь
• Не допускается механическая нагрузка на провода - все усилия должны восприниматься клеммой, а не проводом

Примеры использования

• Распределительная коробка станка с ЧПУ - соединение датчиков и исполнительных устройств
• Шкаф управления лифтом - подключение кнопок вызова и сигнализации
• Автоматическая система освещения - группировка цепей по этажам
• Панель управления HVAC - связь терморегуляторов и реле

Практические советы

• Перед монтажом всегда проверяйте сечение провода - особенно важно для многожильных, чтобы не было выпадающих прядей
• При использовании многожильного провода - слегка скрутите жилы перед вставкой, чтобы они не разошлись
• Не используйте клемму в качестве переходника между разными материалами - только медь с медью
• При необходимости замены - отключите питание, откройте рычаг и осторожно вытяните провод
• Для удобства обслуживания - помечайте провода этикетками перед подключением
• Проверяйте зажим через диагностическое отверстие - если щуп мультиметра легко проходит, контакт не плотный
