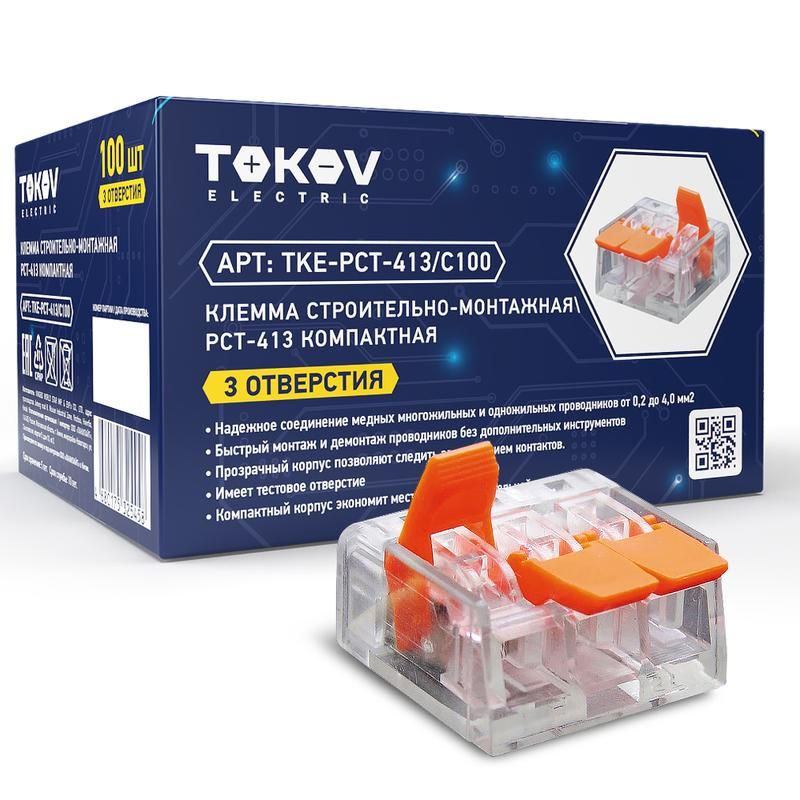

Клемма строительно-монтажная СМК компактная 221-413 PCT-413 3-проводная TOKOV ELECTRIC TKE-PCT-413/C100

Клемма строительно-монтажная компактная 221-413 PCT-413 3-проводная от TOKOV ELECTRIC - надёжное решение для быстрого и безопасного соединения проводов в распределительных коробках, щитах и на объектах строительства и монтажа. Компактная форма, рычажный механизм и совместимость с различными типами проводников делают её удобной для работы в ограниченном пространстве.

Назначение и область применения

Клемма 221-413 PCT-413 3-проводная предназначена для создания разъёмных электрических соединений в слаботочных и силовых цепях до 450 В. Подходит для внутренней установки в распределительных коробках, электрических шкафах, пультах управления и других местах, где требуется частый доступ к проводам - например, при тестировании, ремонте или модификации схемы. Часто используется в жилой и коммерческой недвижимости, на строительных площадках, в системах освещения и автоматизации.

Технические характеристики

• Количество зажимов: 3 - позволяет подключить три провода в одном корпусе
• Номинальный ток: 32 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 450 В - соответствует требованиям сетей 230/400 В
• Сечение проводников:
  • Однопроволочные: 0,08–2,5 мм2
  • Многопроволочные и гибкие: 0,08–4 мм2
  • Очень тонкопроволочные (без наконечников): 0,08–4 мм2
• Управление: рычажный механизм - обеспечивает надёжное зажатие без инструментов
• Цвет корпуса: прозрачный - позволяет визуально контролировать состояние проводов и контакт

Совместимость и монтаж

Клемма 221-413 PCT-413 3-проводная совместима с медными проводами всех типов: однопроволочными, многожильными и сверхтонкопроволочными. Для гибких проводников наконечники не требуются - достаточно зачистить изоляцию на 6–8 мм и вставить в зажим. Монтаж выполняется вручную: откройте рычаг, вставьте провод, закройте рычаг до щелчка. Убедитесь, что провод полностью вошёл в зажим - проверьте визуально через прозрачный корпус. Клеммы можно устанавливать на DIN-рейку 35 мм (не входят в комплект, но подходят по стандарту).

Безопасность и стандарты

Клемма выполнена из самозатухающего поликарбоната, устойчивого к перегреву. Соответствует международным нормам безопасности для электроустановок. Номинальные параметры (32 А / 450 В) обеспечивают запас прочности для условий эксплуатации в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1.

Преимущества

• Рычажный механизм - исключает необходимость в отвертке, снижает риск повреждения проводов
• Прозрачный корпус - позволяет контролировать качество соединения без вскрытия
• Широкий диапазон сечений - одна клемма заменяет несколько типов, упрощает запас
• Компактный размер - экономит место в плотных распределительных коробках
• Не требует подготовки проводов - работает даже с очень тонкими многопроволочными жилами

Ограничения применения

• Не предназначен для постоянного погружения в воду или высокой влажности - не имеет защиты IP
• Не рекомендуется для алюминиевых проводов - материал контактов рассчитан на медь
• Запрещено использовать с проводами сечением более 4 мм2 - возможен перегрев и выход из строя
• Не подходит для мощных промышленных двигателей или цепей выше 32 А - используйте промышленные клеммные колодки

Примеры использования

• Подключение трёх фаз к светильнику в распределительной коробке
• Объединение проводов в системе управления освещением
• Переход с одножильного на многожильный провод в щите
• Временные подключения на стройплощадке перед окончательной разводкой
• Интеграция в системы сигнализации и домашней автоматики

Практические советы

• При работе с гибкими проводами - не допускайте перегиба жил внутри зажима; равномерно распределите их по всей ширине контакта
• Проверяйте плотность зажима после монтажа - легкое покачивание провода указывает на плохой контакт
• Для многопроволочных проводов сечением 2,5–4 мм2 лучше предварительно немного скрутить жилы - так они не выпадут при вставке
• Не затягивайте рычаг слишком сильно - он сам фиксируется в нужном положении
• При использовании в условиях повышенной вибрации (например, на станках) дополнительно зафиксируйте клемму клеем или хомутом
