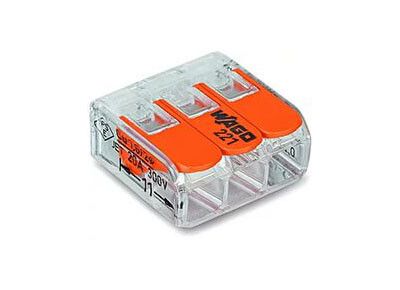

Клемма универсальная 3-проводная 0.14 - 4 мм.кв. (уп/50шт) | 221-413 WAGO

Клемма универсальная 3-проводная 0,2–4 мм2 с рычагами, прозрачный корпус от WAGO (артикул 221-413) - компактное решение для быстрого и надёжного соединения многожильных и одножильных медных проводов различного сечения. Подходит для монтажа на кабеле без необходимости зачистки или пайки.

Назначение и область применения

Эта клемма используется для создания разъёмных соединений между проводниками в распределительных коробках, щитах, оборудовании и автоматике. Особенно эффективна там, где требуется частый доступ к проводам - например, при диагностике, замене оборудования или модернизации систем. Применяется в промышленной автоматизации, системах освещения, HVAC, станках и конвейерах.

Технические характеристики

• Номинальное сечение провода: 0,2 – 4 мм2 - поддерживает тонкие многожильные и толстые одножильные провода
• Номинальный ток: 32 А - выдерживает нагрузки типичных цепей управления и питания
• Номинальное напряжение: 400 В - безопасно работает в сетях переменного тока до 400 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Рабочий температурный диапазон: от -60 C до +105 C - подходит для экстремальных условий, включая холодные склады и нагреваемые зоны
• Материал контактной части: медь - обеспечивает низкое переходное сопротивление и долгий срок службы
• Корпус: прозрачный - позволяет визуально контролировать состояние проводов внутри
• Количество контактов: 3 - возможность подключения трёх проводов в одном устройстве

Совместимость и монтаж

Клемма 221-413 монтируется непосредственно на кабель - не требует установки на DIN-рейку. Для подключения достаточно:

• Зачистить изоляцию провода на 8–10 мм
• Открыть рычаг - он фиксирует провод механически, без усилий
• Вставить провод до упора
• Закрыть рычаг - соединение готово

Не требует инструментов. Подходит для проводов из меди - не предназначен для алюминия или сплавов. Диаметр входного отверстия соответствует стандартным кабелям сечением до 4 мм2.

Особенности конструкции

Уникальная особенность - наличие специального контрольного отверстия на задней стенке корпуса. Через него можно протестировать целостность соединения мультиметром, не разбирая клемму. Это экономит время при ремонте и диагностике. Конструкция серии 221 на 40% компактнее предшественницы 222 - экономит место в плотных шкафах и распределительных коробках.

Преимущества

• Высокая скорость монтажа - соединение за секунды без инструментов
• Надёжность - контакт сохраняет давление даже при вибрациях и перепадах температур
• Обслуживание без демонтажа - можно проверить и заменить один провод, не трогая остальные
• Визуальный контроль - прозрачный корпус показывает, правильно ли вставлен провод и есть ли повреждения
• Стандартная совместимость - соответствует требованиям IEC 60947-7-1 и EN 60998

Ограничения применения

• Не применяется для алюминиевых, медно-алюминиевых или многожильных проводов с гибкой оплеткой без терминалов
• Не рекомендовано использование в условиях постоянного погружения в жидкости - хотя IP-класс не указан, корпус не герметичен
• Не предназначен для силовых цепей выше 400 В или токов свыше 32 А
• Не следует использовать в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и маслам

Примеры использования

• Подключение трёх датчиков к одному входу PLC в автоматическом цехе
• Разводка световых цепей в распределительном щите офисного здания
• Соединение проводов в холодильной камере - благодаря широкому диапазону температур
• Аварийный ремонт проводки на конвейере - без отключения всей системы

Практические советы

• Перед вставкой всегда проверяйте, что провод зачищен точно на 8–10 мм - меньшая длина снижает надёжность, большая - риск замыкания
• Не затягивайте рычаг слишком сильно - он сам фиксирует провод при правильном положении
• Если используете многожильный провод - слегка скрутите жилы перед вставкой, чтобы они не рассыпались
• При работе в ограниченном пространстве учтите, что клемма 221-413 занимает мало места, но всё равно нужен свободный доступ к рычагу для открывания
• Для длительной эксплуатации в условиях повышенной влажности лучше дополнительно применить термоусадку вокруг корпуса
