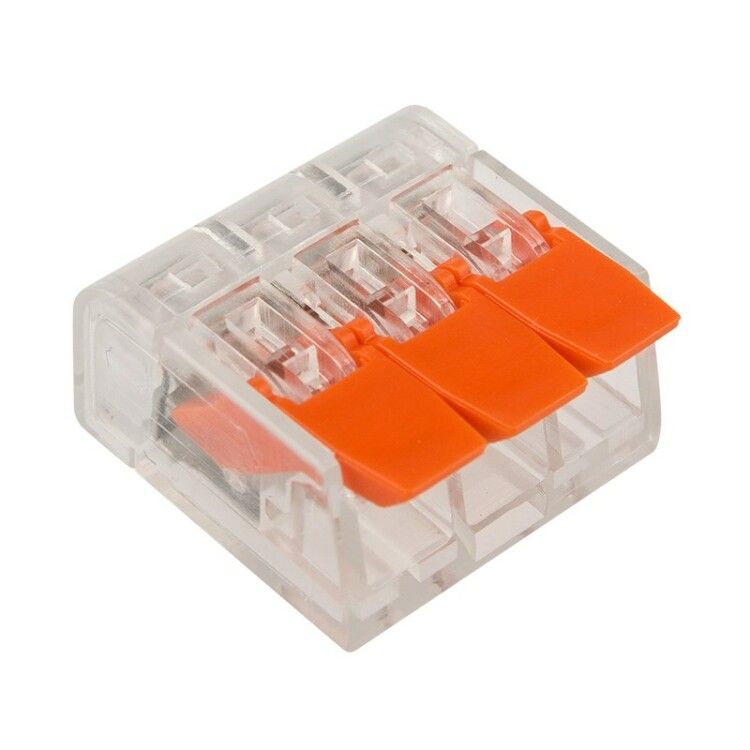

Универсальная компактная клемма, 3-проводная до 4,0 мм² (аналог Wago 221-413) (50 шт./уп.) | 07-5203 REXANT MEET

Клемма компактная многоразовая 3-проводная 0,14-4,0 мм2 (50 шт. в упаковке) от REXANT - это решение для плотного монтажа в ограниченном пространстве, где важна скорость, надёжность и возможность повторного использования. Артикул etm07-5203 подходит для работы с одножильными и многожильными проводниками в автоматике, панелях управления и силовой аппаратуре.

Назначение и область применения

Эта клемма предназначена для надёжного и многоразового соединения проводов сечением от 0,14 до 4 мм2. Подходит там, где мало места - внутри распределительных коробок, на DIN-рейках, в пультах управления, на станках, конвейерах и системах автоматизации. Особенно эффективна при частой замене или диагностике цепей, так как легко открывается и закрывается без инструментов.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Количество зажимов: 3
• Подходящее сечение провода: 0,14–4 мм2 (многожильный), 0,2–4 мм2 (одножильный)
• Длина зачистки изоляции: 11 мм
• Габариты: 13 × 9,5 × 19 мм
• Материал корпуса: полиамид 66 (высокая прочность, термостойкость)
• Материал контактов: лужённая медь (устойчивость к окислению)
• Материал зажима: сталь
• Цвет: прозрачный
• Рабочий температурный диапазон: –40…+85 C

Совместимость и монтаж

Клемма совместима с медными проводами любого типа - одножильными и многожильными. Для установки:

• Защитите провод от повреждений - зачищайте изоляцию точно на 11 мм.
• Не используйте провода сечением меньше 0,14 мм2 - возможен плохой контакт.
• Устанавливайте на DIN-рейку или фиксируйте в панели через корпус - клемма не требует дополнительных креплений.
• Чтобы подключить провод: опустите рычаг, вставьте жилу до упора, затем плотно закройте рычаг до характерного щелчка.
• Для демонтажа - просто поднимите рычаг и вытяните провод.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для оборудования, работающего при напряжении до 450 В и токе до 32 А. Материал корпуса - самозатухающий полиамид 66, что снижает риск распространения горения. Температурный диапазон –40…+85 C обеспечивает работу в суровых условиях, включая холодные склады и нагреваемые помещения.

Преимущества

• На 30% компактнее аналогичных рычажковых клемм - экономия места в плотных сборках.
• Прозрачный корпус позволяет визуально проверить глубину ввода провода и целостность контакта.
• Широкие рычаги требуют меньше усилия для открытия - удобно при работе в перчатках или в труднодоступных местах.
• Два гнезда для тестовых щупов с каждой стороны позволяют измерять напряжение без разборки соединения.
• Можно использовать многократно - не деформируется после нескольких циклов открытия/закрытия.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен химический контакт и окисление.
• Не рекомендован для постоянной вибрационной нагрузки выше средней - при длительной тряске возможен ослабление контакта.
• Не следует применять при температурах выше +85 C - материал корпуса начинает терять механическую прочность.
• Не допускается использование с проводами менее 0,14 мм2 - контакт будет нестойкий.

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях автоматики.
• Разветвление цепей освещения в распределительных коробках.
• Монтаж проводки в малогабаритных устройствах - ЧПУ, насосах, вентиляторах.
• Обслуживание и диагностика электрооборудования - благодаря гнёздам для щупов можно мерить напряжение прямо на клемме.

Практические советы

• Перед монтажом всегда проверяйте длину зачистки - 11 мм идеально; слишком длинная зачистка может вызвать КЗ между контактами.
• Используйте клемму только с медными проводами - даже лужёные или покрытые оловом.
• При групповом использовании - располагайте клеммы с интервалом, чтобы не затруднять доступ к рычагам.
• Упаковка содержит 50 штук - удобно для запаса на объекте или ремонта.
• Артикулы etm07-5203 и 07-5203 - это одна и та же модель; различаются лишь формат записи в каталогах.
