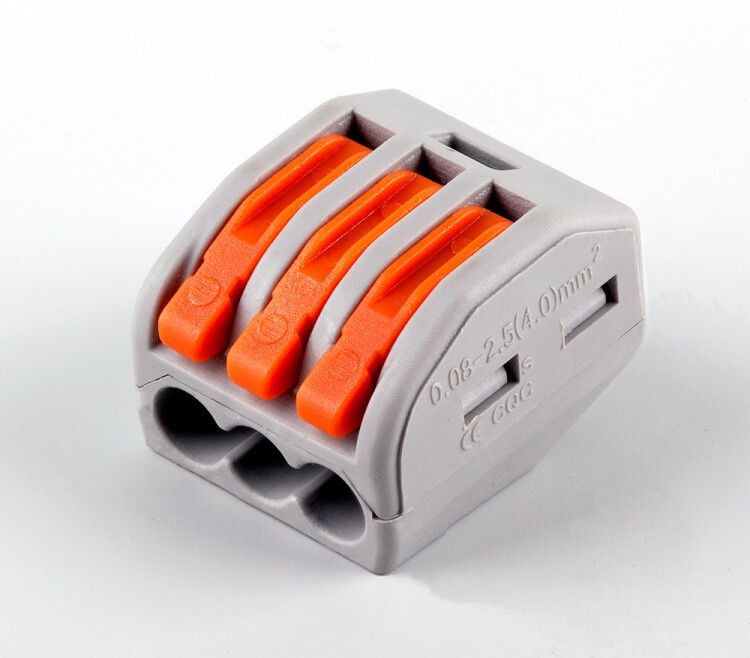

Клемма монтажная 3-проводная, Stekker - 32397 FERON LD222-413

Клемма монтажная 3-проводная (упаковка 50 штук) от бренда STEKKER (арт. ld222-413) - это надёжное решение для быстрого и безопасного соединения трёх проводников в распределительных коробках, устройствах автоматики и слаботочных системах. Удобная пружинная технология позволяет выполнять монтаж без инструментов, а серый корпус обеспечивает устойчивую работу в условиях повышенной влажности и колебаний температуры.

Назначение и область применения

Эта клемма предназначена для соединения медных проводников в цепях постоянного и переменного тока. Подходит для установки в щитах, распределительных коробках, на оборудовании, где требуется компактное и надёжное соединение. Часто используется в системах освещения, управления жалюзи и ставнями, переговорных устройствах, маломощных насосах, громкоговорителях и других слаботочных приборах.

Технические характеристики

• Количество контактов: 3
• Диапазон сечений проводников: 0,08–4 мм2 (для одножильных - до 2,5 мм2; для многожильных - до 4 мм2)
• Номинальное напряжение: 400 В
• Номинальный ток: 24 А (для одножильного провода), 32 А (для многожильного провода)
• Материал контактной части: латунь
• Изоляционный корпус: нейлон
• Фиксирующие элементы: сталь
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от попадания воды или пыли
• Рабочий температурный диапазон: от –20 C до +80 C
• Климатическое исполнение: УХЛ4 - умеренный и холодный климат с возможностью работы в помещениях с высокой влажностью
• Цвет: серый
• Способ монтажа: на кабель (не требует крепления к DIN-рейке)

Совместимость и монтаж

Клемма совместима только с медными проводами - одножильными и многожильными. Для подключения:

1. Зачистите изоляцию провода на длину около 8–10 мм (маркировка на корпусе указывает нужную глубину).
2. Поднимите оранжевый рычаг до фиксации - он откроет зажимное окно.
3. Вставьте провод до упора.
4. Опустите рычаг - механизм сам плотно зажмет жилу.

Не используйте пассатижи или другие инструменты для затяжки - это повредит внутренний пружинный механизм. Каждая клемма имеет контрольное отверстие для проверки наличия провода тестером без демонтажа.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для оборудования класса II. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не рассчитана на использование в сырых или открытых местах. Применение вне закрытых электрошкафов запрещено. Материалы корпуса не поддерживают горение и соответствуют нормам UL94 V-2.

Преимущества

• Отсутствие необходимости использовать инструменты - монтаж выполняется одной рукой.
• Высокая механическая прочность пружины - гарантирует долговременный контакт даже при вибрациях.
• Чёткая визуализация состояния зажима через цветной рычаг и контрольное отверстие.
• Универсальное сечение - поддерживает как тонкий провод (0,08 мм2), так и мощный (до 4 мм2).
• Упаковка по 50 штук снижает стоимость единицы и удобна для крупных проектов.

Ограничения применения

• Не применяйте для алюминиевых проводов - риск ослабления контакта и нагрева.
• Не допускается работа при температуре выше +80 C - возможно деформирование корпуса.
• Не предназначен для внешнего монтажа или помещений с высокой степенью запыленности - IP20 недостаточно для таких условий.
• Не рекомендовано применение в сетях свыше 400 В или при длительном токе более 32 А.
• Не следует использовать в цепях с импульсными нагрузками без дополнительной защиты.

Примеры использования

• Подключение светильников в офисных и жилых помещениях.
• Соединение проводов в системах управления роликовыми жалюзи и рольставнями.
• Объединение сигналов от дверных приводов и переговорных устройств.
• Подключение маломощных насосов для системы водообеспечения.
• Создание точек ответвления в аудиосистемах с громкоговорителями.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода указанному диапазону - слишком толстые жилы не войдут, слишком тонкие могут плохо зажаться.
• Если вы работаете с многожильным проводом - слегка скрутите жилы перед введением, чтобы они не выпали из зажима.
• Не забывайте про маркировку на корпусе: она показывает правильную глубину зачистки - соблюдайте её для надёжного контакта.
• При замене старой клеммы - обязательно отключите питание. Несмотря на защиту IP20, доступ к контактам всё же возможен при открытом рычаге.
• Храните клемму в сухом месте - хотя корпус герметичен, влага внутри упаковки может вызвать окисление латуни.
