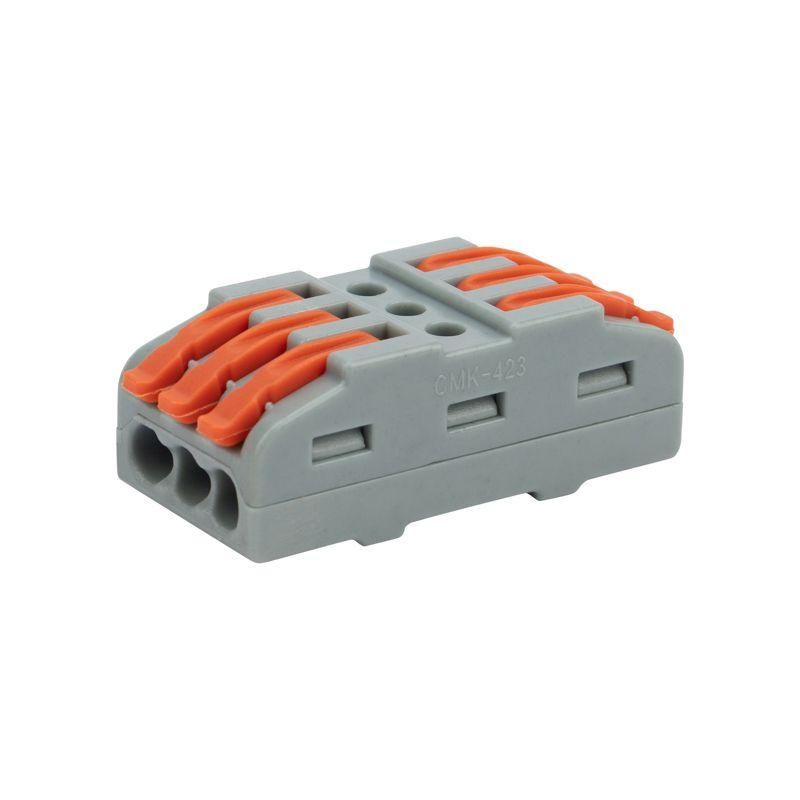

Клемма строительно-монтажная СМК проходная 222-423 3п 0.08-4кв.мм сер. (уп.25шт) Rexant 07-6263-3 MEET

Клемма строительно-монтажная СМК проходная 222-423 от REXANT - это надёжная трёхполюсная проходная клемма для быстрого и безопасного соединения медных проводов малого сечения в распределительных коробках, пультах управления и других точках монтажа. Артикул 07-6263-3 рассчитана на частые переподключения и проверки, что особенно важно при строительстве и ремонте.

Назначение и область применения

Клемма строительно-монтажная СМК проходная 222-423 используется для создания постоянных и временных электрических соединений между проводами. Подходит для работы в распределительных щитах, светильниках, системах автоматизации, пультах управления и на объектах с высокой частотой обслуживания. Благодаря проходной конструкции, провода можно вводить с одной стороны и выводить с другой - это упрощает последовательное соединение цепей.

Технические характеристики

• Количество контактов: 3 (трёхполюсная)
• Сечение проводника: 0,08–4 мм2 (для многожильных); 0,08–2,5 мм2 (для одножильных)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В (рабочее - до 400 В)
• Тип зажима: рычажный с защёлкой
• Цвет корпуса: светло-серый
• Материал корпуса: самозатухающий термопластик
• Количество входов/выходов: 6 (по два на каждый полюс)
• Изоляция: полностью изолированный корпус

Совместимость и монтаж

Клемма СМК проходная 222-423 совместима с медными одножильными и многожильными проводами. Для правильного монтажа:

• Зачистите изоляцию с провода на 6–8 мм - этого достаточно для надёжного контакта;
• Убедитесь, что жилы не повреждены и не сплющены;
• Откройте рычаг, вставьте провод до упора, затем закройте рычаг до характерного щелчка - он фиксирует зажим;
• Проходная конструкция позволяет вставить провод с двух сторон: один провод вводится слева, второй - справа, они соединяются внутри клеммы;
• Не используйте провода из алюминия или комбинированные (медно-алюминиевые) - возможна оксидация и потеря контакта.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для низковольтных сетей. Корпус выполнен из самозатухающего пластика, который не распространяет горение. Присутствует контрольное отверстие - через него можно проткнуть щупом мультиметра и проверить целостность соединения без вскрытия клеммы. Это снижает риск ошибок при диагностике и исключает необходимость демонтажа.

Преимущества

• Рычажный механизм обеспечивает прочный и равномерный зажим без инструментов - удобно при работе в труднодоступных местах;
• Проходная схема позволяет легко формировать последовательные цепи без перемычек;
• Контрольное отверстие ускоряет диагностику и снижает время простоя;
• Высокая плотность компактного корпуса - экономия места в распределительных коробках;
• Многоразовое использование - не требует замены после каждого подключения.

Ограничения применения

• Не допускается применение с алюминиевыми, медно-алюминиевыми или гибридными проводами - возможен нагрев и выход из строя;
• Ограниченное сечение для одножильных проводов - максимум 2,5 мм2; более толстые провода не войдут;
• Не предназначен для установки вне помещений - не имеет защиты IP, чувствителен к влаге и пыли;
• Не рекомендован для силовых цепей выше 32 А или напряжения свыше 450 В.

Примеры использования

• Соединение фазных проводов в распределительной коробке квартиры;
• Подключение датчиков освещения и выключателей в системах автоматического управления;
• Объединение нескольких линий питания в пульте управления станком;
• Временные соединения при испытаниях электрооборудования на стенде.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - слишком тонкий провод может выпасть, слишком толстый - повредить зажим;
• При использовании многожильных проводов скрутите жилы перед введением в клемму - так лучше сохраняется контакт;
• Не затягивайте рычаг насильно - если не щёлкает, значит, провод не дошёл до упора;
• Проверяйте соединение тестером через контрольное отверстие сразу после монтажа - это исключает скрытые плохие контакты;
• Упаковка содержит 25 штук - оптимально для одного объекта или партии работ. Храните в сухом месте, избегайте механических воздействий.
