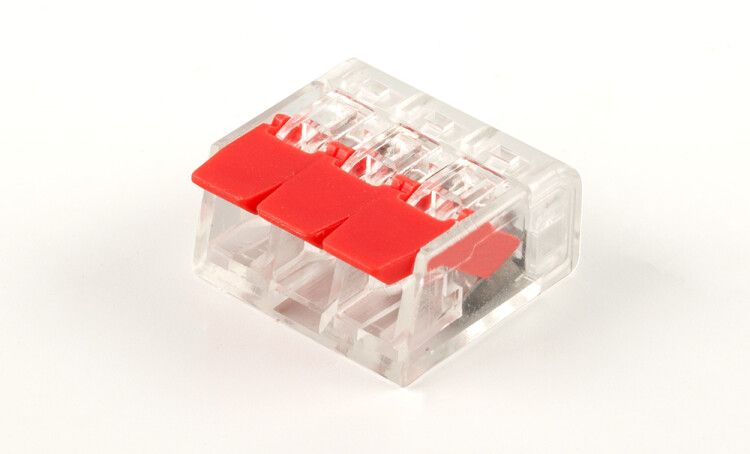

Клемма монтажная компактная 3-проводная, Stekker - 32394 FERON LD221-413

Клемма монтажная компактная 3-проводная (упаковка 100 штук) от STEKKER (арт. ld221-413) — это надёжное решение для быстрого соединения трёх медных проводов сечением от 0,14 до 4 мм². Подходит для установки на кабелях в распределительных коробках, щитах и оборудовании с ограниченным пространством.

Назначение и область применения

Клемма монтажная компактная 3-проводная предназначена для создания разъёмных соединений между медными проводниками в электрических цепях постоянного и переменного тока. Применяется там, где важна скорость монтажа, компактность и возможность визуального контроля состояния контакта. Часто используется в слаботочных системах управления, освещении, автоматике, пультах управления и внутри электрооборудования.

Технические характеристики

• Количество контактов: 3
• Диапазон сечений проводов: 0,14–4 мм² (для одножильных и многожильных)
• Номинальное напряжение: 450 В
• Номинальный ток: 32 А
• Рабочее напряжение: до 380 В
• Материал контактов: латунь
• Корпус: поликарбонат (прозрачный)
• Элементы фиксации: стальные пружины
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает в умеренном и холодном климате с возможностью повышенной влажности)
• Диапазон рабочих температур: от –20 °C до +80 °C
• Цвет: серый

Совместимость и монтаж

Клемма монтажная компактная 3-проводная (art. ld221-413) монтируется непосредственно на кабеле — без необходимости крепления к DIN-рейке. Для подключения:

• Зажмите рычаг, чтобы открыть контакт;
• Вставьте зачищенный провод (до 10 мм длины оголённой жилы);
• Отпустите рычаг — он сам плотно зажмёт проводник.

Подходят только медные провода. Нельзя использовать алюминий или комбинированные провода. Максимальная площадь сечения — 4 мм²; более толстые провода не войдут. Корпус прозрачен — можно визуально убедиться, что жила полностью вошла в зажим.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в условиях, исключающих воздействие влаги и пыли. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от брызг, пыли или внешнего воздействия. Не предназначен для открытой установки вне корпуса. Температурный режим работы (–20…+80 °C) допускает использование в неотапливаемых помещениях, но не на улице.

Преимущества

• Прозрачный корпус — позволяют контролировать качество соединения без демонтажа.
• Пружинный зажим — не требует инструментов, легко и быстро монтируется.
• Компактные размеры — экономят место в щитах и коробках.
• Высокая механическая прочность — латунные контакты и стальные пружины обеспечивают долгую службу даже при вибрациях.
• Упаковка по 100 штук — оптимальна для массового монтажа и запаса на объекте.

Ограничения применения

• Не применяется в условиях высокой влажности, пыли, на улице — из-за IP20.
• Не совместима с алюминиевыми, стальными или многожильными проводами с опрессовкой без наконечников.
• Не рекомендована для цепей выше 450 В и токов свыше 32 А — риск перегрева и выхода из строя.
• Не подходит для частых подключений/отключений — пружины со временем теряют усилие.
• Рабочая температура до +80 °C — нельзя устанавливать рядом с нагревательными элементами без теплоизоляции.

Примеры использования

• Соединение фазы, нуля и заземления в распределительной коробке квартиры.
• Подключение датчиков и кнопок в пульте управления станком.
• Объединение проводов в светильниках с несколькими источниками света.
• Разводка сигналов в системах автоматизации (например, PLC-модули).
• Монтаж в малогабаритных щитах, где мало места для болтовых клемм.

Практические советы

• Перед вставкой обязательно зачистите провод до 10 мм — меньше не зажмётся, больше выйдет из контакта.
• Для многожильных проводов используйте наконечники типа “штырь” — так контакт будет надёжнее.
• Проверяйте каждый контакт после монтажа — потяните провод легонько, чтобы убедиться, что он закреплён.
• Не затягивайте зажимы силой — они работают на пружине, а не на винте.
• При использовании в сериях (например, 100 шт.) сохраняйте упаковку — она содержит информацию о типе и сроке годности.
• Клемма монтажная компактная 3-проводная от STEKKER (art. ld221-413) совместима с аналогичными изделиями других брендов — заменить можно без переделки.
