Бокс ЩРВ-П-36 модулей встраиваемый пластик IP41 (503х342х102мм) GENERICA | MKP12-V-36-41-G IEK

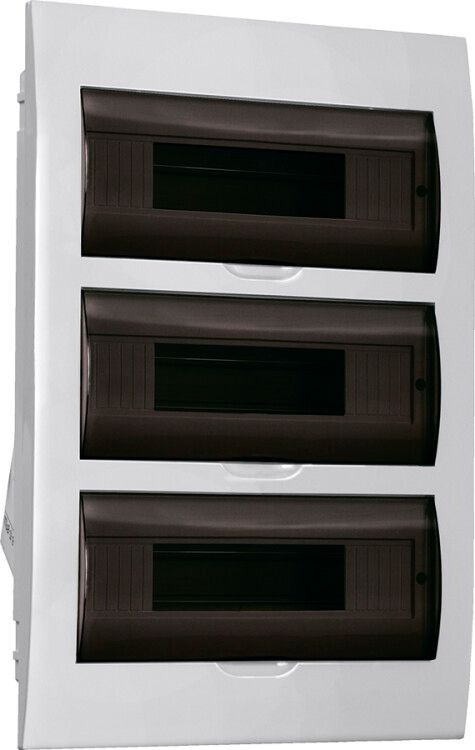

Бокс встраиваемый ЩРВ-П-36 пластиковый с черной прозрачной дверью IP41 (503х342х102 мм) от GENERICA и IEK предназначен для скрытой установки в стене и сборки распределительных щитов в жилых помещениях. Его компактные габариты и наличие DIN-рейки позволяют разместить до 36 модульных устройств — от автоматов до таймеров освещения.

Назначение и область применения

ЩРВ-П-36 используется для организации внутренних электрощитов в квартирах, частных домах и других объектах с осветительными и бытовыми нагрузками. Подходит для установки автоматических выключателей, УЗО, дифавтоматов, реле времени, устройств управления светом. Корпус рассчитан на работу в условиях нормальной влажности и умеренного климата — идеален для монтажа в жилых комнатах, коридорах, кладовых.

Технические характеристики

• Количество модулей: 36 (3 ряда по 12 модулей)
• Габариты корпуса: 503 × 342 × 102 мм
• Глубина монтажа: 56 мм — требует соответствующего углубления в стене
• Материал корпуса: ударопрочный пластик, белого цвета
• Степень защиты: IP41 — защищает от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа, с прозрачной черной дверью для визуального контроля
• DIN-рейка: встроена, позволяет фиксировать устройства стандарта 35 мм
• Климатическое исполнение: УХЛ3 — работает при температуре от -5°C до +40°C
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

ЩРВ-П-36 монтируется исключительно способом скрытой установки — в подготовленную нишу в стене. Глубина ниши должна быть не менее 56 мм, чтобы корпус полностью вошёл в стену без зазора. Крепление осуществляется через боковые ушки или анкерные болты, предусмотренные конструкцией. Прозрачная дверца обеспечивает доступ к устройствам без вскрытия корпуса. Для правильной сборки проверьте соответствие ширины установленных модулей количеству доступных мест — 36 модулей по 17,5 мм каждый.

Безопасность и стандарты

ЩРВ-П-36 соответствует требованиям к электроустановкам для помещений с ограниченным уровнем влаги. Степень защиты IP41 предотвращает попадание пыли и случайного контакта с токоведущими элементами, но не предназначена для влажных зон (ванна, баня, улица). Нагрузка на щиток не должна превышать допустимые значения для используемых автоматов и проводки — перегрузка возможна при некорректном подборе оборудования.

Преимущества

• Прозрачная дверца позволяет контролировать состояние автоматов без открывания щита
• Жесткая конструкция из пластика снижает риск деформации при монтаже
• Встроенная DIN-рейка ускоряет установку модульных устройств
• Оптимальная глубина 56 мм — экономит место в стене при сравнении с более массивными аналогами
• Срок службы 15 лет — надежность при минимальных затратах на обслуживание

Ограничения применения

• Не применяется в помещениях с высокой влажностью (баня, бассейн, подвалы с постоянной сыростью)
• Не подходит для наружной установки — IP41 недостаточно для защиты от дождя и пыли
• Не рекомендуется для промышленных щитов с большими токами или вибрационными нагрузками
• Пластиковый корпус не выдерживает механических ударов — не использовать там, где есть риск повреждения

Примеры использования

• Электрощит в квартире: 8 автоматов на розетки, 4 на освещение, 2 УЗО, 1 таймер, 1 терморегулятор — всё поместится в 36 модулей
• Общий щит в частном доме: распределение по этажам, управление системой теплого пола, счетчик и аварийное отключение
• Подъездный щит в многоквартирном доме: учет и защита освещения лестниц, лифтов, входных групп

Практические советы

• Перед монтажом проверьте точные размеры ниши — корпус 503×342×102 мм требует запаса 2–3 мм по всем сторонам
• При использовании широких модулей (например, 2-полюсные автоматы) считайте их как два модуля — не забудьте про это при планировании
• Прозрачная дверца царапается — не протирайте её абразивами; достаточно мягкой тряпочки
• ЩРВ-П-36 совместим с любыми стандартными DIN-рейками — можно заменить при необходимости
• Для длительной работы в холоде (близко к -5°C) убедитесь, что все устройства внутри также рассчитаны на этот диапазон
