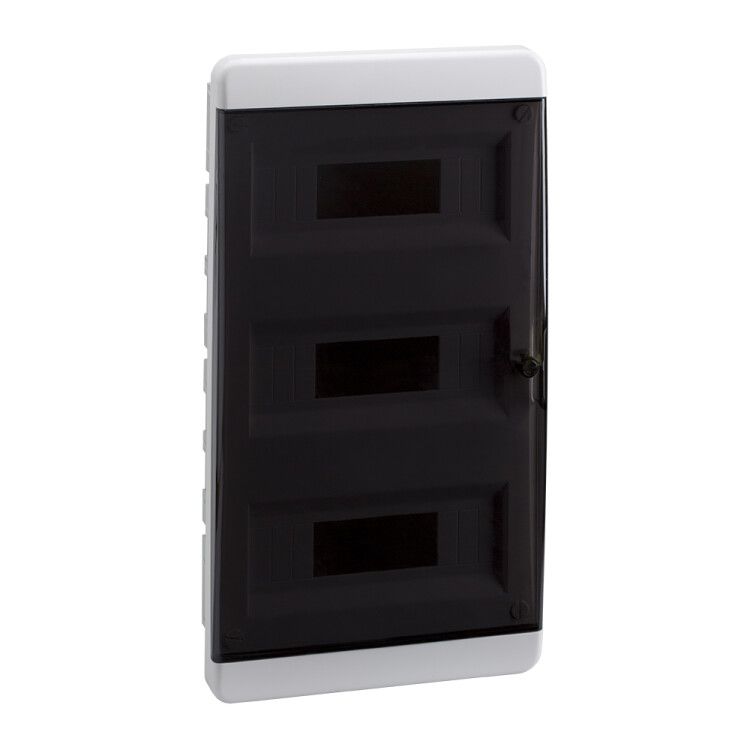

Корпус пластиковый OptiBox P-BVK-2-36-IP40 | 117955 КЭАЗ

Корпус пластиковый встраиваемый 36 модулей IP41 прозрачная черная дверь от КЭAZ Optima (артикул 117955) предназначен для скрытой установки в стену и сборки распределительных щитов с модульными устройствами на DIN-рейке. Подходит для жилых и промышленных объектов, где требуется компактное и защищенное решение для учета и распределения электроэнергии.

Назначение и область применения

Корпус пластиковый встраиваемый 36 модулей IP41 прозрачная черная дверь используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Применяется в квартирах, частных домах, офисах и небольших производственных помещениях. Благодаря скрытому способу монтажа обеспечивает аккуратный внешний вид без наружного бруса. Подходит для сборки щитов совместно с устройствами серии OptiDin и счетчиками OptiMer.

Технические характеристики

• Количество модулей: 36 (стандарт 17,5 мм на модуль)
• Габариты: ширина 290 мм, высота 535 мм, глубина 102 мм
• Глубина монтажа: 64 мм - требует соответствующего углубления в стене
• Степень защиты: IP41 - защита от твердых предметов >1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Количество рядов: 3 - три горизонтальных уровня для расположения устройств
• Наличие DIN-рейки: да - предустановленная металлическая рейка типа TS35
• Наличие монтажной панели: да - внутренняя рампа для фиксации оборудования
• Тип закрытия: защелка - одностороннее открывание без ключа
• Передняя панель и крышка: с прорезями под индикацию и рукоятки - позволяют использовать устройства с кнопками и переключателями
• Цвет корпуса: белый; цвет двери: прозрачная черная - обеспечивает видимость индикации
• Количество дверей: одна
• Напряжение: 220 В - рассчитан на бытовые сети переменного тока

Совместимость и монтаж

Корпус пластиковый встраиваемый 36 модулей IP41 прозрачная черная дверь совместим со всеми стандартными модульными устройствами, крепящимися на DIN-рейку. Для монтажа необходимо:

• Выполнить в стене нишу глубиной не менее 64 мм - корпус не выступает за уровень поверхности
• Обеспечить доступ к задней части корпуса для прокладки кабелей через входные отверстия
• Использовать только рекомендованные производителем устройства OptiDin и OptiMer - гарантирует соответствие по габаритам и тепловым нагрузкам
• Не затягивать крепеж слишком сильно - пластиковая конструкция чувствительна к механическим напряжениям

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р МЭК 62208 и имеет сертификацию на безопасную работу в условиях нормального климата. Степень защиты IP41 исключает попадание крупных инородных тел и воздействие конденсата. Напряжение 220 В указывает на применение в однофазных сетях - не предназначен для трехфазных систем выше 400 В. Не используйте в местах с постоянным контактом с водой или повышенной влажностью (например, в банях или на улице).

Преимущества

• Прозрачная черная дверь сохраняет видимость индикаторов и положений переключателей без необходимости вскрытия
• Глянцевый белый корпус легко моется и не теряет внешний вид при длительной эксплуатации
• Предустановленная DIN-рейка снижает время сборки щита
• Компактная глубина 64 мм позволяет монтировать в тонких стенах, где другие модели не подходят
• Система защелки обеспечивает легкий доступ к оборудованию без инструментов

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для улицы или сырых помещений
• Не рассчитан на рабочее напряжение выше 220 В - запрещено использование в трехфазных сетях без преобразования
• ABS-пластик хрупок при ударах - не применяйте в местах с риском механических повреждений
• Климатическое исполнение УХЛ3 исключает эксплуатацию при температуре ниже −25C
• Корпус некомплектный - не содержит устройств, клеммы, провода, заземление или крепеж - все элементы выбираются отдельно

Примеры использования

• Распределительный щит в новостройке с 36 модулями: автоматы освещения, розеток, УЗО, счетчик электроэнергии OptiMer
• Щит управления в малом цеху: контакторы, терморегуляторы, сигнализация - все на одной DIN-рейке
• Аварийный щит в подъезде: автономные системы освещения и оповещения

Практические советы

• При проектировании щита учитывайте, что 36 модулей = 12 рядов по 3 уровня - планируйте группировку функциональных блоков (освещение, розетки, спецоборудование)
• Для удобства обслуживания оставьте свободные места рядом с часто используемыми устройствами
• Проверьте посадочные размеры всех модульных устройств - некоторые производители имеют увеличенные габариты
• При монтаже в бетонную стену используйте перфоратор с насадкой нужного диаметра - точная форма ниши предотвращает трещины
• Подключите заземление к монтажной панели даже если она не является частью корпуса - это обязательное условие безопасности
• КЭAZ Optima рекомендует использовать этот корпус в составе комплексных решений OptiBox P - так достигается максимальная надежность и совместимость
