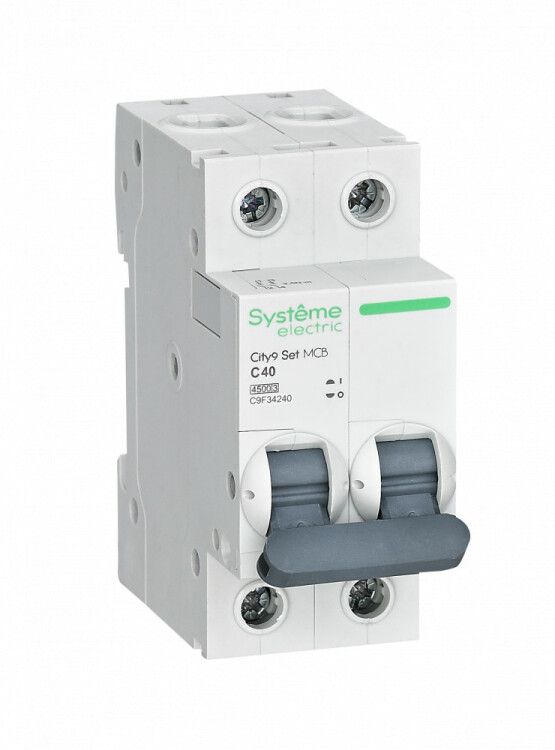

Выключатель автоматический модульный 2п C 40А 4.5кА City9 Set 230В SE C9F34240 APC

Автоматический выключатель модульный двухполюсный 40А характеристика С 4.5кА 230В от бренда Systeme Electric (артикул c9f34240) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках на 230 В. Относится к серии City9 SET и монтируется на DIN-рейку.

Назначение и область применения

Этот автоматический выключатель защищает одиночные линии питания с высокой пусковой нагрузкой - например, двигатели насосов, компрессоры, светильники с галогенными лампами или группы розеток. Подходит для распределительных щитов жилых домов, офисов и малых производственных объектов. Номинальный ток 40 А позволяет использовать его для групповой защиты мощной нагрузки, а характеристика C обеспечивает устойчивость к кратковременным перегрузкам при запуске оборудования.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального; оптимальна для индуктивных нагрузок
• Количество полюсов: 2 - отключаются фаза и ноль одновременно
• С коммутируемым нейтральным проводником: да - нулевой провод также разрывается при отключении, повышает безопасность
• Напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения
• Частота: 50–60 Гц - работает в стандартных сетях России и Европы
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (36 мм)
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую энергию в цепи
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно вставить выключатель в рейку до характерного щелчка. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами. Клеммы рассчитаны на медные провода сечением от 1,5 до 25 мм2. Обратите внимание: глубина монтажа 45 мм требует минимум 50 мм свободного пространства в щите для удобного доступа к клеммам.

Безопасность и стандарты

Автоматический выключатель соответствует международным нормам IEC/EN 60898-1. Конструкция включает безопасные клеммы, предотвращающие случайное попадание проводов в зону контакта. Корпус изготовлен из ударопрочного самозагасающего пластика, что снижает риск возгорания. Механизм “мгновенной коммутации” обеспечивает быстрый разрыв дуги, уменьшая вероятность повреждения контактов.

Преимущества

• Двухполюсное отключение фазы и нуля - повышает безопасность при обслуживании
• Класс токоограничения 3 - минимальное повреждение проводки при КЗ
• Изготовление по технологии City9 SET - единый дизайн и надёжность всей серии
• 6 металлических заклёпок увеличивают механическую прочность корпуса
• Поддержка коммутируемого нуля - соответствие современным требованиям безопасности

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для цепей с частыми пусками выше 10 раз в час - возможен преждевременный износ контактов
• Не подходит для цепей постоянного тока (DC) - только для переменного тока 50–60 Гц
• Не используется в качестве главного вводного автомата в многоквартирных домах без согласования с энергонадзором

Примеры использования

• Защита группы розеток на кухне с микроволновкой, кофеваркой и плитой
• Автомат для подключения воздушного компрессора в мастерской
• Щитовая защита для насоса системы отопления
• Линия освещения с галогенными лампами в торговом зале

Практические советы

• Выбирая этот автомат, проверьте, чтобы сечение кабеля было не менее 6 мм2 меди - иначе он будет срабатывать при обычной нагрузке
• При установке в щиток оставьте не менее 10 мм свободного пространства вокруг него для теплоотвода
• Не затягивайте клеммы слишком сильно - это может повредить контактную пластину
• Если в вашем щите уже установлены автоматы других серий, убедитесь, что они совместимы по ширине и типу крепления
• Для систем с высокой пусковой нагрузкой (например, холодильники, насосы) характеристика C - правильный выбор; если же нагрузка почти постоянная, можно рассмотреть B-характеристику
