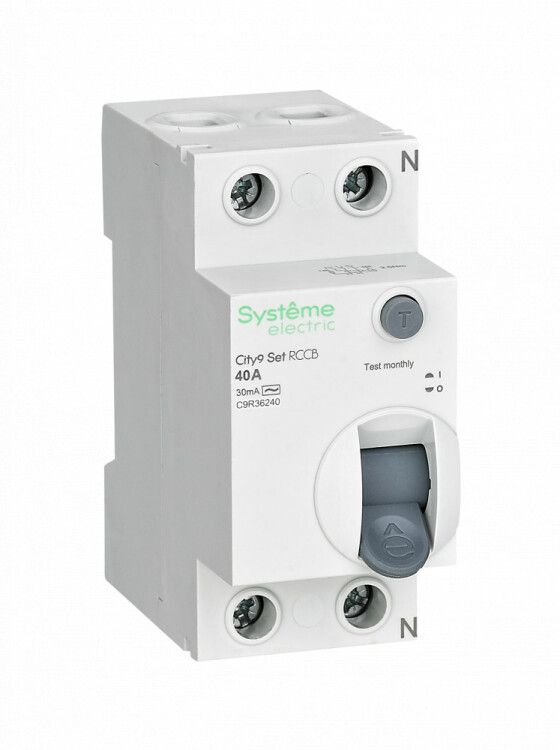

Выключатель дифференциального тока (УЗО) 2п 40А 30мА тип AC City9 Set 230В SE C9R36240 APC

Выключатель дифференциального тока (УЗО) 2 полюса 40А 30мА тип AC 230В от бренда Systeme Electric - это электромеханическое устройство защиты от поражения электрическим током, предназначенное для установки в распределительных щитах жилых и коммерческих объектов. Артикул c9r36240 соответствует серии City9 SET и обеспечивает надёжную работу в бытовых и промышленных сетях 230 В.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40А 30мА тип AC 230В защищает людей от поражения электрическим током при утечках через тело человека или повреждённую изоляцию. Он реагирует на дифференциальный ток утечки 30 мА - уровень, который считается безопасным для жизни. Устройство применяется в цепях освещения, розеточных групп, бытовой техники, насосов, систем вентиляции и других нагрузок до 40 А. Особенно актуально в помещениях с повышенной влажностью: кухнях, ванных, подвалах, гаражах.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 40 А - допустимая постоянная нагрузка на устройство
• Дифференциальный ток утечки: 30 мА - чувствительность срабатывания
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (типичные для бытовых приборов)
• Отключающая способность при КЗ: 6 кА - способность выдерживать и отключать ток короткого замыкания
• Напряжение изоляции: 500 В - максимальное рабочее напряжение между токоведущими частями и корпусом
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным скачкам (например, от молний)
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Количество полюсов: 2 - размыкаются фаза и ноль одновременно
• Ширина модуля: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Глубина монтажа: 45 мм - требует свободного пространства внутри щита
• Степень защиты: IP20 - защита от прикосновений пальцев и крупных предметов, но не от воды и пыли
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40А 30мА тип AC 230В устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение проводов возможно как сверху, так и снизу - удобно при компоновке щита. Клеммы закрыты и имеют зажимы с фиксацией, исключающие случайное выпадение провода. Для правильного подключения важно соблюдать полярность: входные провода - с верхней стороны, выходные - с нижней. Монтаж возможен только после отключения питания и проверки отсутствия напряжения. Устройство не предназначено для установки вне щита или в условиях повышенной запылённости и влаги - степень защиты IP20 не позволяет использовать его в открытых местах.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 40А 30мА тип AC 230В соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция гарантирует срабатывание даже при отсутствии напряжения сети - важное преимущество перед электронными аналогами. Кнопка «Тест» позволяет ежемесячно проверять исправность устройства без внешнего оборудования. Наличие двухполюсного разъединения исключает риск сохранения потенциала на одном из проводников при аварийном отключении.

Преимущества

• Электромеханический принцип работы - работает без внешнего питания, надёжнее в случае перебоев в сети
• Защита от всех видов утечек в бытовых сетях - оптимально для розеток и освещения
• Фиксированные безопасные клеммы снижают риск плохого контакта и нагрева
• Поддержка двустороннего подключения - упрощает проектирование и ремонт щитов
• Совместимость со всей серией City9 SET - легко заменить или дополнить другими автоматами этой же серии

Ограничения применения

Не следует применять этот УЗО там, где есть постоянные импульсные токи утечки - например, рядом с частотными преобразователями, светодиодными светильниками с качественным драйвером или мощными зарядными устройствами. Также он не подходит для защиты цепей с постоянным током (DC) или токами утечки типа A (например, от компьютеров, ИБП, инверторов). Для таких задач требуется УЗО типа A или B. Кроме того, IP20 не допускает использование в сырых, пыльных или наружных условиях - необходимо помещать устройство в герметичный или защищённый щит.

Примеры использования

• Щитовая группа розеток на кухне - защита от пробоя в микроволновке, кофеварке, холодильнике
• Розеточные группы в ванной комнате - предотвращение удара током при использовании фена или бритвы
• Автоматическая система полива - защита насоса и проводки от повреждения изоляции
• Общий входной УЗО в квартире - первая линия защиты при наличии нескольких групп

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала тока (40 А) нагрузке группы - не превышайте её
• При установке в щите оставьте минимум 8–10 см свободного пространства вокруг - для теплоотвода и обслуживания
• Перед первым включением обязательно нажмите кнопку «Тест» - если УЗО не отключилось, не используйте его
• Не подключайте несколько УЗО последовательно - это вызывает ложные срабатывания
• Для защиты от перегрузок и КЗ параллельно с этим УЗО устанавливайте автоматический выключатель нужного номинала (например, C25 или C32)
• При замене старого УЗО - сравнивайте тип тока утечки (AC/A/B): замена AC на A может потребовать переоценки нагрузки
