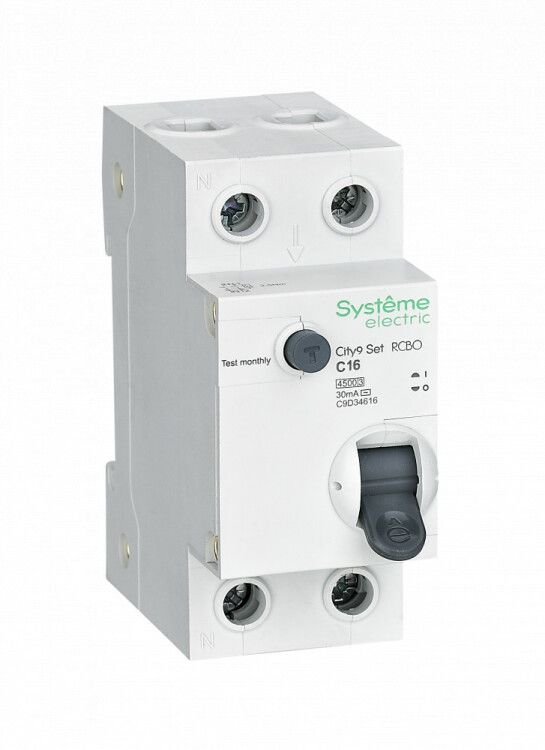

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 16А 4.5kA 30мА Тип-AС 230В City9 Set - C9D34616 APC

Автоматический выключатель дифференциального тока Systeme Electric C9D34616 предназначен для защиты человека от поражения электрическим током, а также для предотвращения перегрузок и коротких замыканий в однофазной сети 230 В. Этот аппарат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для распределительных щитов.

Назначение и область применения

Автоматический выключатель дифференциального тока Systeme Electric C9D34616 используется в бытовых и легкопромышленных электросетях переменного тока 230 В. Он защищает людей от поражения током при случайном контакте с оголёнными частями проводки или оборудованием, а также предотвращает возгорание из-за перегрузок и коротких замыканий. Подходит для установки в жилых домах, квартирах, офисах, мастерских и других помещениях, где требуется высокий уровень электробезопасности.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 230 В
• Дифференциальный ток утечки: 30 мА - чувствителен к малым токам утечки, обеспечивающим безопасность человека
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (стандартный тип для бытовых сетей)
• Номинальное напряжение: 230 В - совместим с однофазной сетью 220–240 В
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль
• Номинальная отключающая способность: 4,5 кА - выдерживает токи короткого замыкания до этого значения
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, бытовые приборы)
• Способ монтажа: DIN-рейка 35 мм - стандартный крепёж для электрощитов
• Ширина: 2 модуля (36 мм) - занимает минимум места в щите
• Глубина монтажа: 45 мм - требует достаточного внутреннего объёма щита
• Поперечное сечение провода: 1–25 мм2 - подходит для медных проводов всех распространённых сечений
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутри аппарата
• Частота: 50 Гц - рассчитан на работу в сетях России и Европы
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на проводку
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высокими скачками напряжения

Совместимость и монтаж

Systeme Electric C9D34616 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с зажимной площадкой - провода сечением от 1 до 25 мм2 затягиваются отверткой. Нулевой проводник коммутируется - значит, он тоже отключается при срабатывании, что повышает безопасность. Устройство совместимо со всеми щитами, соответствующими нормам IEC/EN 61439. Перед установкой убедитесь, что глубина щита позволяет вместить 45 мм аппарата и оставить место для проводов.

Безопасность и стандарты

Автоматический выключатель дифференциального тока C9D34616 соответствует международным стандартам IEC 61009-1 и EN 61009-1. Его работа основана на принципе сравнения токов в фазе и нуле - при разнице более 30 мА происходит мгновенное отключение. Кнопка «T» (Test) позволяет ежемесячно проверять исправность дифференциальной защиты без внешних приборов. Все клеммы закрыты, исключая риск случайного прикосновения.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Отключение нуля при срабатывании - повышает безопасность при ремонте
• Класс токоограничения 3 - снижает риск повреждения проводки при КЗ
• Индикатор состояния - положение рычага показывает, сработал ли аппарат
• Проверяемый механизм - кнопка Test позволяет контролировать работоспособность без специнструментов

Ограничения применения

• Не подходит для цепей постоянного тока - работает только с переменным током типа AC
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительной защиты (например, в бане или на улице)
• Не рекомендован для питания оборудования с высоким уровнем помех (например, сварочных аппаратов, частотных преобразователей) - возможны ложные срабатывания
• Не защищает от перенапряжений - для этого нужны дополнительные устройства (грозоразрядники, стабилизаторы)

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита всей квартиры или дома (при условии координации с другими УЗО)
• Подключение стиральных машин, бойлеров, духовых шкафов
• Электрооборудование в гаражах, мастерских, небольших цехах

Практические советы

• Выбирая этот автомат, убедитесь, что ваш щит имеет достаточно места - 2 модуля + запас на провода
• При подключении соблюдайте полярность: L - фаза, N - ноль; неверное подключение может нарушить работу
• Проверяйте устройство кнопкой Test хотя бы один раз в месяц - особенно после длительного простоя
• Не используйте C9D34616 в качестве единственного УЗО в большом щите - лучше применять селективную схему с несколькими уровнями защиты
• Если в помещении есть мощные электронные приборы (ИБП, LED-драйверы), рассмотрите возможность перехода на тип A (если доступен) - они чувствительнее к пульсирующему току утечки
