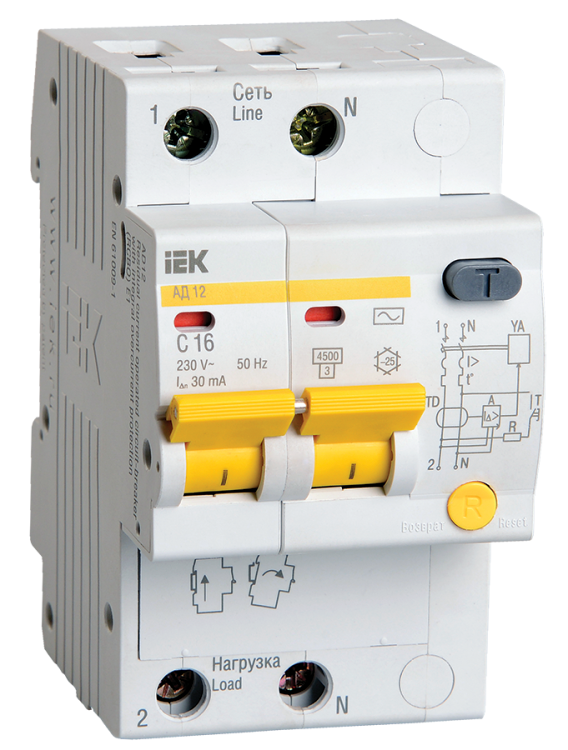

Выключатель автоматический дифференциального тока 2п C 16А 30мА тип AC 4.5кА АД-12 KARAT IEK MAD10-2-016-C-030

Автоматический выключатель дифференциального тока АД-12 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в промышленных распределительных щитах, обеспечивает безопасность персонала и оборудование при работе в условиях переменного тока 50 Гц. Артикул mad10-2-016-c-030 соответствует модели АД-12.

Назначение и область применения

АД-12 предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями. Также защищает от пожаров, вызванных утечками через поврежденную изоляцию, и предотвращает аварии из-за перегрузок и коротких замыканий. Устройство применяется в промышленных объектах: на станках, конвейерах, в распределительных щитах цехов, складских помещениях и других зонах с высокой нагрузкой. Номинальный дифференциальный ток 30 мА делает его подходящим для защиты персонала - этот уровень тока считается безопасным для человека.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы)
• Степень защиты: IP20 - защита от прикосновений пальцами и твердых предметов >12,5 мм; не предназначено для влаги
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов
• Количество модулей: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить мощные медные жилы
• Частота: 50 Гц - совместим с сетью в России и странах СНГ
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +40C, допустима повышенная влажность
• С коммутируемым нейтральным проводником: да - ноль размыкается вместе с фазой, что повышает безопасность
• Глубина монтажа: 72,1 мм - требуется место в щите для свободной установки
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влажности, характерной для помещений

Совместимость и монтаж

АД-12 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением от 0,5 до 35 мм2. Устройство имеет возможность одновременного подключения двух проводников одного сечения - можно использовать как гибкий многожильный кабель, так и жесткую шину. Монтаж требует минимум 72,1 мм глубины внутри щита. Обязательно проверьте соответствие сечения кабеля и плотность затяжки винтов - слабый контакт может привести к нагреву. Устройство совместимо со всеми комплектующими серии KARAT от IEK.

Безопасность и стандарты

АД-12 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1 - российским нормам на устройства защитного отключения (УЗО). Произведен по ТУ 3422-033-18461115-2010. Индикатор срабатывания показывает причину отключения - дифференциальный ток или сверхток. Отключение происходит при снижении напряжения ниже 50 В, что гарантирует работу даже при просадках в сети. Устройство не защищает от импульсных помех и постоянного тока утечки - для таких задач нужны другие типы УЗО (например, A или B).

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает проектирование
• Защита от сверхтоков реализована в обоих полюсах - надежнее, чем в однополюсных аналогах
• Предельная отключающая способность 4,5 кА - подходит для систем с высокой возможностью КЗ
• Поддерживает двойное подключение - удобно при использовании шинных решений
• Сохраняет работоспособность при низком напряжении - важна для нестабильных сетей
• Индикация срабатывания - позволяет быстро определить причину отключения

Ограничения применения

• Не защищает от постоянного тока утечки - нельзя применять там, где есть выпрямители, LED-драйверы, ИБП
• IP20 - не используется во влажных местах (баня, улица, подвалы без отопления)
• Только переменный ток (AC) - не подходит для систем с постоянными токами (солнечные батареи, электромобили)
• Температурный диапазон ограничен: ниже -25C или выше +40C - возможны отказы
• Не рекомендуется для бытовых квартир без необходимости - лучше использовать более компактные решения

Примеры использования

• Щит управления станком с асинхронным двигателем - защита от КЗ и утечек
• Распределительный щит цехового участка с несколькими конвейерами
• Система освещения в производственном корпусе с металлическими светильниками
• Питание группы розеток в мастерской, где возможно использование переносного оборудования

Практические советы

• Выбирая АД-12, убедитесь, что ваша сеть - именно 230 В переменного тока, а не 380 В трёхфазная
• Проверьте посадочные размеры в щите: глубина 72,1 мм должна быть доступна без препятствий
• При подключении используйте клеммы с правильным моментом затяжки - переусердствовать нельзя
• Тестируйте устройство кнопкой “T” ежемесячно - это проверяет целостность дифференциальной части
• Если в системе есть частотники или сварочные аппараты - рассмотрите вариант с УЗО типа A/B, потому что AC может давать ложные срабатывания
• Для групповой защиты нескольких потребителей - убедитесь, что суммарный ток не превышает 16 А
