Контакт состояния КСВ47 новая серия на DIN-рейку | MVA01D-AK-1 IEK

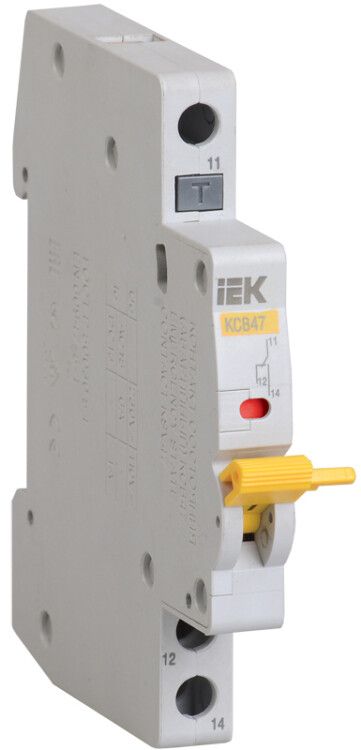

Контакт состояния КСВ47 на DIN-рейку от IEK - компактное устройство для передачи сигналов о положении автомата ВА47 в системах автоматизации. Артикул mva01d-ak-1 обеспечивает надёжную связь между аппаратом защиты и управляющей системой, установленным на DIN-рейке.

Назначение и область применения

Контакт состояния КСВ47 на DIN-рейку предназначен для сигнализации состояния механизма взвода автоматических выключателей серии ВА47-29 и ВА47-100. Он отличается от обычного контакта КС47 тем, что реагирует не на положение рукоятки, а именно на то, был ли механизм взведён после последнего срабатывания.

Применяется в системах автоматизации промышленного оборудования: станках, конвейерах, распределительных щитах, где важно знать, произошло ли аварийное отключение (например, из-за перегрузки или КЗ), а не просто ручное отключение. Подходит для интеграции в системы SCADA, PLC и панели управления.

Технические характеристики

• Тип: контакт состояния (сигнализация взвода)
• Количество контактов: 1 НО + 1 НЗ (перекидной контакт)
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Монтаж: на DIN-рейку типа TS35, занимает 1 модуль (17,5 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, не предназначено для работы в условиях влаги или пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +60C, допустима повышенная влажность
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Соответствие: ГОСТ Р 50030.2-99 (эквивалент IEC 60947-2)

Совместимость и монтаж

КСВ47 на DIN-рейку совместим исключительно с автоматическими выключателями ВА47-29 и ВА47-100 от IEK. Модуль фиксируется механически на передней панели аппарата - не требует внешних креплений. После установки на выключатель он автоматически зацепляется с механизмом взвода.

При монтаже важно:

• Убедиться, что выключатель находится в положении “выкл” перед установкой КСВ47
• Не применять силу - модуль должен легко вставляться до щелчка
• Проверить плотность контактов после подключения проводов - слабый зажим вызывает нагрев и отказ

Преимущества

• Чёткая разница между ручным и аварийным отключением - позволяет точно определить причину остановки оборудования
• Автоматический сброс через кнопку на корпусе - не требуется демонтировать модуль для восстановления сигнала
• Высокая долговечность - 15 лет гарантируют минимальное обслуживание
• Простота интеграции - один модуль вместо нескольких датчиков

Ограничения применения

• Не совместим с другими сериями автоматов (не подходит к ABB, Schneider, Legrand и др.)
• Работает только с выключателями ВА47-29/100 - нельзя использовать с ВА47-31, ВА47-41 и аналогами
• IP20 - запрещено использование в сырых помещениях, на улице или в местах с высокой запылённостью
• Не предназначен для коммутации нагрузки выше 5 А / 250 В переменного тока - только для цепей управления и сигнализации

Примеры использования

• На конвейере: система получает сигнал “аварийное отключение”, если сработала защита от КЗ - оператор сразу знает, что нужен осмотр, а не просто перезапуск
• В щите насосной станции: PLC различает, кто отключил оборудование - человек (ручное отключение) или автоматика (сработка по току)
• В системе учёта энергоресурсов: КСВ47 на DIN-рейку фиксирует время и частоту аварийных отключений для анализа надёжности сети

Практические советы

• Перед установкой проверьте, чтобы рукоятка ВА47 была в нижнем положении - иначе контакт не сработает правильно
• После первого взведения рукоятки КСВ47 переходит в активное состояние - если не хотите этого, используйте КС47
• При необходимости сброса сигнала - нажмите на верхнюю площадку модуля. Это не повредит контакт, но снимет сигнал “взведён”
• Не путайте КСВ47 с КС47: первый - про взвод, второй - про положение рукоятки. Они не взаимозаменяемы!
• Для контроля состояния лучше использовать два контакта: КС47 (состояние вкл/выкл) + КСВ47 (аварийное отключение) - это даёт полную картину
