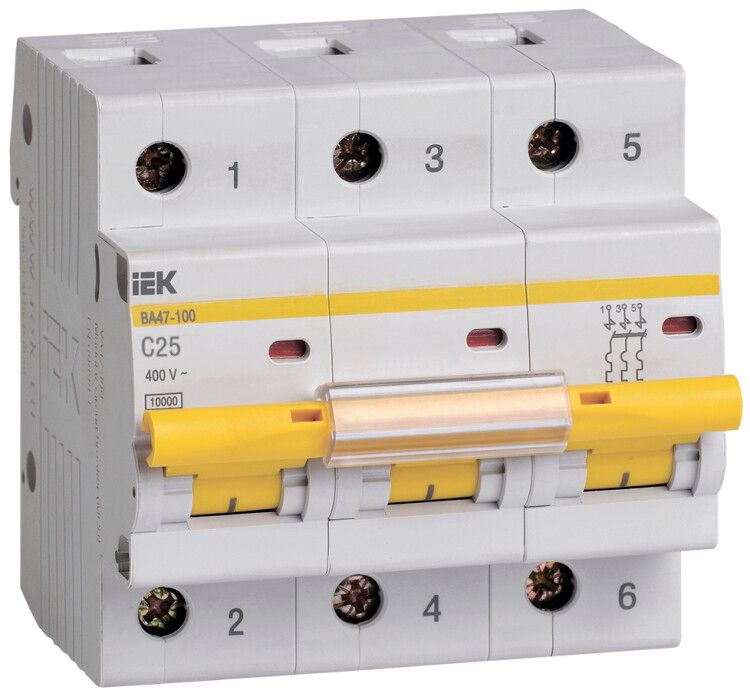

Выключатель автоматический трехполюсный ВА47-100 25А C 10кА KARAT | MVA40-3-025-C IEK

Автоматический выключатель модульный трехполюсный 25А 10кА характеристика С ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию KARAT, подходит как для промышленного, так и для бытового использования, особенно там, где требуется надежная защита оборудования с индуктивной нагрузкой.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А 10кА характеристика С ВА47-100 защищает распределительные и групповые цепи с активной и индуктивной нагрузкой - например, двигатели, трансформаторы, светильники с ЭПРА. Применяется в вводно-распределительных щитах жилых домов, офисов, производственных помещений. Благодаря высокой отключающей способности (10 кА) может использоваться в качестве вводного автомата.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В переменного тока
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, освещение)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Род тока: переменный (AC), частота 50 Гц
• Максимальное сечение кабеля: 25 мм2 - поддерживает подключение медных проводов до этого сечения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытый щит
• Ширина по модулям: 4,5 модуля (9 мм каждый) - занимает 40,5 мм в щите
• Глубина монтажа: 74,3 мм - необходимый запас места за DIN-рейкой
• Диапазон температур: от -40 C до +50 C - работает в суровых условиях, включая неотапливаемые помещения
• Климатическое исполнение: УХЛ4 - допустимо использование в районах с умеренным и холодным климатом, в том числе с повышенной влажностью
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть корпус - фиксация имеет двойное положение, что исключает случайное выпадение. Подключение проводов осуществляется через верхние и нижние зажимы с насечками, повышающими надёжность контакта. Максимальное сечение кабеля - 25 мм2, что соответствует большинству силовых линий. Устройство совместимо с другими элементами серии KARAT: дифавтоматами, УЗО, реле контроля напряжения.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует соответствие европейским и российским стандартам безопасности. Класс токоограничения 3 и отключающая способность 10 кА обеспечивают защиту не только самого оборудования, но и всей электросети. Устройство не предназначено для работы вне щита - IP20 не защищает от внешней среды.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Яркий индикатор положения контактов - легко определить, включен ли автомат, даже издалека
• Усиленная рукоятка с увеличенной площадью захвата - удобнее в управлении, особенно в перчатках
• Насечки на зажимах - снижают нагрев и предотвращают ослабление контакта при вибрациях
• Поддержка широкого температурного диапазона - можно использовать в холодных складах, на улице внутри щитов
• Возможность самостоятельной установки дополнительных устройств (блокировки, сигнализации)

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• IP20 не допускает установку в открытых местах, на улице или в сырых помещениях без герметичного щита
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (например, крупные компрессоры) - лучше выбрать характеристику D
• Максимальное сечение кабеля 25 мм2 - не подходит для мощных вводов выше 100–125 А
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифавтомат

Примеры использования

• Вводной автомат в этажном щите многоквартирного дома
• Защита группы розеток на производстве с электродвигателями
• Щит управления конвейерной линией с несколькими асинхронными моторами
• Распределительный щит в логистическом центре с освещением и системами вентиляции
• Автоматизация в холодильных камерах - благодаря работе при -40 C

Практические советы

• Выбирая ВА47-100, проверьте глубину монтажа (74,3 мм) - убедитесь, что в вашем щите хватает места за рейкой
• Для цепей с пусковыми токами (двигатели) характеристика C - оптимальный выбор; если токи слишком велики - рассмотрите вариант с характеристикой D
• При подключении кабелей используйте только медные жилы сечением до 25 мм2 - алюминий не рекомендуется
• Проверяйте положение рукоятки перед обслуживанием - индикатор показывает состояние контактов, а не просто механическое положение
• При сборке щита оставляйте свободное место рядом - для будущего расширения системы
• Автоматический выключатель модульный ВА47-100 от IEK - один из самых распространённых в России; запасные части и аналоги всегда доступны
