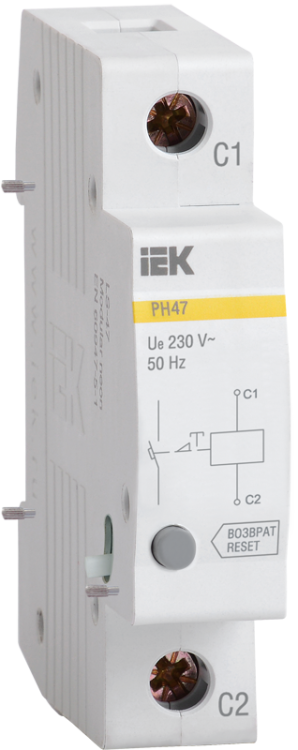

Расцепитель независимый РН47 KARAT 230В AC IP20 IEK (ИЭК) MVA01D-RN

Расцепитель независимый РН47 новая серия на DIN-рейку от IEK - это компактное устройство для дистанционного отключения автоматических выключателей серии ВА47-29/100. Устанавливается прямо на модульный автомат, работает от переменного тока 230 В и совместим со всеми типами ВА47. Артикул mva01d-rn соответствует новой серии, обеспечивает надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Расцепитель независимый РН47 новая серия на DIN-рейку используется для удалённого отключения автомата без физического воздействия на рычаг. Он активируется внешним сигналом - например, от кнопки, датчика или системы управления. Применяется там, где требуется быстрое отключение цепи издалека: в системах безопасности, на конвейерах, в щитовых помещениях, на станках с аварийным остановом.

Технические характеристики

• Тип: независимый расцепитель - срабатывает при подаче напряжения, не зависит от состояния автомата
• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 0 А - не переключает нагрузку, только управляет механизмом отключения автомата
• Способ установки: на DIN-рейку, занимает один модуль (18 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитан на работу в закрытых помещениях с умеренным климатом, возможны колебания температуры и влажности
• Совместим с: автоматическими выключателями серии ВА47-29/100
• Норматив: ГОСТ Р 50030.2-99

Совместимость и монтаж

Расцепитель независимый РН47 новая серия на DIN-рейку монтируется непосредственно на переднюю панель модульного автоматического выключателя серии ВА47. Для установки необходимо:

• Выключить питание и убедиться, что автомат отключен
• Поднести расцепитель к лицевой части автомата - он фиксируется механически, без крепежа
• Закрепить провода управления: два вывода для подключения к источнику 230 В AC
• Не требует настройки - после подачи напряжения сразу готов к работе

Важно: не устанавливайте на автоматы других серий - не будет совпадения по форме и механизму зацепления.

Безопасность и стандарты

Расцепитель независимый РН47 новая серия на DIN-рейку соответствует требованиям ГОСТ Р 50030.2-99, который регламентирует безопасность аппаратов управления. IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды или пыли - поэтому использовать можно только внутри электрошкафов.

Преимущества

• Простая установка - не требует демонтажа автомата
• Надёжное срабатывание при 230 В AC - совместим с большинством промышленных систем управления
• Минимальная нагрузка на сеть - потребление энергии только во время импульса отключения
• Совместим с любым числом полюсов ВА47 - однополюсными, трёх- и четырёхполюсными
• Долгий срок службы - 15 лет при правильном использовании

Ограничения применения

• Не работает от постоянного тока - только от переменного 230 В
• Не предназначена для работы вне закрытых шкафов - IP20 не защищает от влаги и пыли
• Не может отключать нагрузку сама - только запускает механизм отключения автомата
• Не поддерживает сигнализацию положения - не даёт информацию о состоянии отключения
• Не совместим с автоматами других серий, кроме ВА47-29/100

Примеры использования

• Автоматический останов станка при сработке датчика перегрузки
• Отключение группы оборудования при пожарной сигнализации
• Дистанционное отключение в щите управления по команде PLC
• Обеспечение безопасности при обслуживании - отключение через кнопку “Стоп” на пульте

Практические советы

• Проверьте соответствие модели автомата - только ВА47-29/100. На другие серии РН47 не установится.
• Используйте кабели сечением не менее 0,75 мм2 для подключения управляющих цепей - чтобы минимизировать потери напряжения.
• Не подключайте к расцепителю напряжение выше 230 В - это вызовет выход из строя катушки.
• При сборке шкафа оставьте свободное место вокруг расцепителя - он не имеет защиты от бокового давления.
• При замене старого расцепителя - новый mva01d-rn легко заменяет предыдущую версию, так как сохранены габариты и контактная группа.
