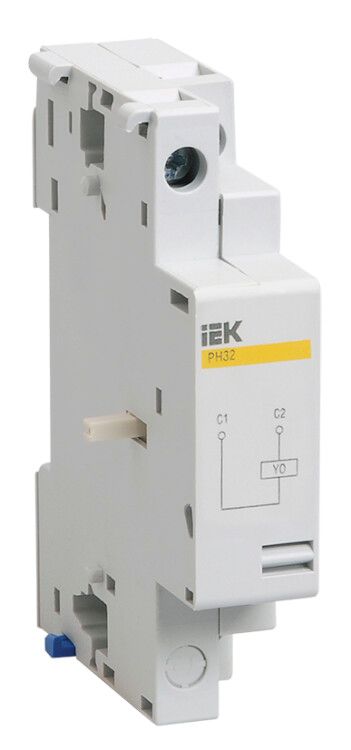

Расцепитель независимый РН32 Ue 230В MASTER IEK - DMS11D-SH230

Расцепитель независимый РН32 Ue 230В от IEK - это устройство для дистанционного отключения модульных автоматических выключателей типа ПРК-32. Он работает от сети переменного тока 230 В и устанавливается на DIN-рейку, обеспечивая надёжное управление цепью без механического воздействия.

Назначение и область применения

Расцепитель независимый РН32 Ue 230В используется для удалённого отключения автомата ПРК-32 при необходимости отключить питание издалека - например, через кнопку, реле или систему управления. Применяется в панелях управления, щитах автоматизации, на производствах, где требуется безопасное и быстрое отключение оборудования без физического доступа к автоматическому выключателю.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Коммутируемый ток: до 10 А
• Тип расцепителя: независимый - срабатывает при подаче напряжения, не зависит от состояния автомата
• Способ установки: монтируется на DIN-рейку, совместим с модульными автоматами ПРК-32
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Нормативное соответствие: IEC 60947-4-1
• Количество контактов: нет переключающих контактов - функция только активации отключения

Совместимость и монтаж

Расцепитель РН32 Ue 230В устанавливается исключительно на модульные автоматы серии ПРК-32. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется к клеммам расцепителя: L - фаза, N - ноль. Напряжение 230 В подаётся на эти клеммы - при наличии питания расцепитель срабатывает, вызывая отключение автомата. Для работы необходим внешний источник управления - например, кнопка, таймер или PLC.

Безопасность и стандарты

Расцепитель РН32 Ue 230В соответствует международному стандарту IEC 60947-4-1, который регламентирует требования к контактным аппаратам и расцепителям. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги - поэтому устройство применяется только внутри закрытых щитов.

Преимущества

• Простая интеграция с уже установленными автоматами ПРК-32 - не требует замены основного аппарата
• Высокая надёжность срабатывания при подаче 230 В AC
• Не потребляет энергию в состоянии покоя - срабатывает только при подаче команды
• Поддерживает автоматизацию: легко связывается с системами контроля и безопасности

Ограничения применения

• Не работает с другими сериями автоматов - только с ПРК-32
• Не имеет собственных контактов для сигнализации - нельзя определить состояние отключения без внешнего датчика
• IP20 - запрещено использование во влажных, пыльных или наружных условиях
• Только переменный ток 230 В - несовместим с постоянным током или другим напряжением
• Не предназначена для частого включения/выключения - рекомендованная частота не более 10 раз в час

Примеры использования

• Автоматизация производственного участка: отключение станка по сигналу с пульта безопасности
• Системы противопожарной защиты: принудительное отключение электрооборудования при срабатывании датчика
• Администрирование серверных помещений: дистанционное отключение питания по расписанию или аварийному сигналу
• Объекты с ограниченным доступом: отключение в щите, расположенном в техническом помещении, через кнопку в операторской

Практические советы

• Проверьте перед установкой, что ваш автомат именно ПРК-32 - другие модели не поддерживаются
• Не подключайте напряжение выше 230 В - возможен выход из строя катушки расцепителя
• Избегайте длительного удерживания напряжения на расцепителе после срабатывания - это снижает срок службы
• При проектировании системы учтите, что расцепитель не даёт обратной связи - для контроля состояния используйте дополнительные реле или контакты автомата
• Закрывайте щит, в котором установлен Расцепитель независимый РН32 Ue 230В, чтобы сохранить степень защиты IP20
