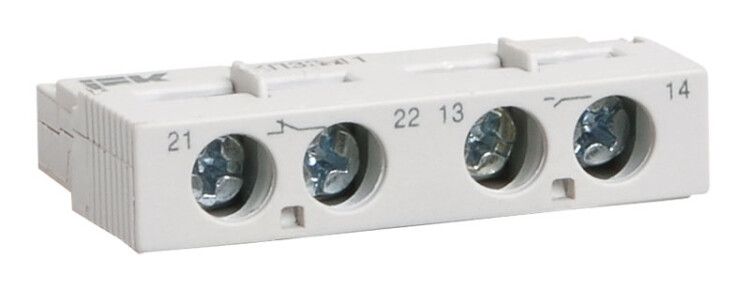

Контакт дополнительный поперечный ДКП32-20 MASTER 2НО 0.5А 220В IEK DMS11D-AE20

Дополнительный контакт ДКП32-20 2НЗ поперечный от IEK - компонент для расширения функционала автоматических выключателей серии ПРК-32. Этот элемент обеспечивает передачу сигнала состояния устройства через два нормально замкнутых контакта, что особенно важно в системах управления и контроля.

Назначение и область применения

Дополнительный контакт ДКП32-20 2НЗ поперечный предназначен для установки на автоматы серии ПРК-32 для получения информации о состоянии аппарата - например, когда он отключен или переведён в положение “выкл”. Он не управляет нагрузкой, а лишь передаёт сигнал в цепь управления, контроллер или индикацию.

• Подходит для использования в щитах управления, системах аварийного отключения, логике работы оборудования.
• Не применяется для коммутации силовой нагрузки - только для слаботочных цепей управления.
• Часто используется совместно с тепловыми и электромагнитными расцепителями в промышленных и бытовых электроустановках.

Технические характеристики

• Количество НЗ контактов: 2 - два нормально замкнутых контакта, которые размыкаются при срабатывании основного автомата.
• Номинальный рабочий ток (Ie): 0,5 А - максимальная безопасная величина тока для управляющей цепи.
• Напряжение: до 220 В переменного тока - предельное напряжение изолированной цепи управления.
• Тип подключения: винтовые зажимы - надёжное механическое соединение с возможностью многократного демонтажа.
• Максимальное сечение кабеля: 0,75–1,5 мм2 - подходят медные провода указанного диаметра.
• Степень защиты IP20: защищает от доступа пальцев и предметов более 12 мм, но не герметизирует устройство - требует установки внутри корпуса.
• Способ монтажа: монтаж сверху - фиксируется поверх механизма ПРК-32, не требует внутренней доработки.
• Климатическое исполнение УХЛ3: рассчитан на работу при температуре от −40C до +40C и повышенной влажности - подходит для помещений с невзрывоопасной средой.
• Нормативный документ: IEC 60947-4-1 - соответствует международным требованиям к аппаратам управления.

Совместимость и монтаж

Дополнительный контакт ДКП32-20 2НЗ поперечный совместим исключительно с автоматическими выключателями серии ПРК-32. Монтаж выполняется сверху - контакт легко защёлкивается на специальные направляющие штанги корпуса автомата. Подключение осуществляется через винтовые зажимы после освобождения крышки модуля. Для правильной сборки необходимо соблюдать полярность и использовать провода сечением 0,75–1,5 мм2. После установки проверьте плотность затяжки винтов и отсутствие люфта контактов.

Безопасность и стандарты

ДКП32-20 2НЗ поперечный сертифицирован согласно IEC 60947-4-1, что гарантирует соответствие требованиям безопасности при работе в сетях до 220 В. Контакты выполнены из меди с покрытием, обеспечивающим долгую службу без окисления. Применение вне условий УХЛ3 или в условиях высоких уровней запылённости снижает надёжность - требуется дополнительная защита корпуса.

Преимущества

• Фиксированный тип подключения - не требует адаптеров или переходников.
• Высокая механическая прочность конструкции благодаря жесткой рамке и качественным материалам.
• Простота установки - не нуждается в инструменте кроме отвертки.
• Долгий срок службы - гарантированный период эксплуатации составляет 3 года.

Ограничения применения

• Не для коммутации токов выше 0,5 А - использование в силовых цепях вызывает оплавление контактов.
• IP20 не позволяет применять изделие во внешних или сырых помещениях без дополнительной защиты.
• Несовместим с другими сериями автоматов - даже аналогичными по габаритам (например, ПРК-25 или ПРК-63).
• Не рекомендован для частых операций включения/отключения - предназначен для сигнализации, а не для регулярной коммутации.

Примеры использования

• Сигнал “Автомат отключен” на пульте управления станком.
• Подключение индикаторной лампы на щите, показывающей состояние питания.
• Передача сигнала в PLC для формирования алгоритма аварийной остановки.
• Обеспечение взаимоблокировки двух механизмов - один автомат отключает второй через этот контакт.

Практические советы

• Перед установкой убедитесь, что питание полностью отключено - работа с винтовыми зажимами опасна при наличии напряжения.
• Выбирайте провода с изоляцией, устойчивой к нагреву - контакты находятся рядом с тепловыми расцепителями.
• Проверяйте целостность контактов тестером сразу после монтажа - плохой контакт часто проявляется как ложный сигнал “вкл”.
• Не используйте ДКП32-20 2НЗ поперечный вместо главного контакта - он не рассчитан на большие токи и будет выходить из строя.
• Артикул dms11d-ae20 указывает на оригинальную деталь IEK - при закупке обращайте внимание на наличие этой ссылки в каталоге.
