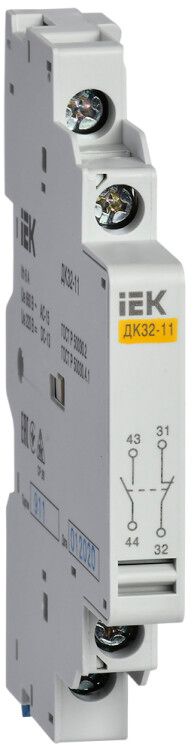

Дополнительный контакт ДК32-11 MASTER IEK - DMS11D-AU11

Дополнительный контакт ДК32-11 от IEK - это компонент для расширения функционала автоматических выключателей серии ПРК-32. Он позволяет добавить один вспомогательный контакт в цепь управления, обеспечивая надёжную передачу сигнала о состоянии аппарата. Артикул dms11d-au11 соответствует оригинальному решению IEK для систем автоматизации.

Назначение и область применения

Дополнительный контакт ДК32-11 предназначен для установки на автоматические выключатели серии ПРК-32. Его задача - передать информацию о положении контактов основного аппарата (включено/выключено) в цепи управления, сигнализации или блокировки. Применяется там, где требуется контроль состояния оборудования без подключения к силовой цепи.

• Подходит для систем автоматизации: станков, конвейеров, насосных групп.
• Используется в пультах управления, реле времени, частотных преобразователях.
• Не предназначен для коммутации силовых нагрузок - только вспомогательные цепи.

Технические характеристики

• Напряжение: до 660 В переменного тока.
• Номинальный рабочий ток (Ie): 3,3 А - максимальная нагрузка при стандартных условиях.
• Количество контактов: 1 нормально замкнутый (НО); переключающих контактов нет.
• Ток при постоянном напряжении:
  • 6 А при 24 В (DC 13)
  • 0,5 А при 230 В (DC 13)
• Ток при переменном напряжении: 2,2 А при 400 В (AC 15)
• Сечение провода: 0,75–1,5 мм2 - оптимальный диапазон для винтового зажима.
• Механическая износостойкость: 10 000 циклов - устойчив к многократным срабатываниям.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с умеренной влажностью.
• Нормативный документ: IEC 60947-4-1 - соответствие международному стандарту на аппараты управления.
• Гарантия: 3 года.

Совместимость и монтаж

Дополнительный контакт ДК32-11 монтируется исключительно на устройства серии ПРК-32. Монтаж осуществляется сбоку - контакт фиксируется на специальном креплении корпуса автомата. Подключение выполняется через винтовые зажимы. Для правильной работы необходимо соблюдать следующее:

• Убедитесь, что основной аппарат - именно ПРК-32, а не другая серия.
• Не используйте контакт на модулях других производителей - совместимость только с IEK.
• Затягивайте винты усилием, достаточным для плотного контакта, но без перегрузки - повредите зажим.
• Провода должны иметь сечение 0,75–1,5 мм2; более толстые - не поместятся.

Безопасность и стандарты

Дополнительный контакт ДК32-11 соответствует требованиям стандарта IEC 60947-4-1, который регламентирует безопасность и надёжность вспомогательных контактов в электроустановках. Степень защиты IP20 гарантирует, что внутренние части недоступны для случайного прикосновения пальцем, но устройство не рассчитано на работу во влажных или запылённых средах вне щита.

Преимущества

• Простая установка - не требует инструментов кроме отвертки.
• Высокая механическая долговечность - 10 000 циклов срабатывания.
• Чётко заданные параметры тока и напряжения - снижают риск отказа в управляемых цепях.
• Один тип контакта - НО - удобен для сигналов “устройство выключено”.
• Гарантия 3 года - подтверждает качество сборки и материалов.

Ограничения применения

• Не применяется в качестве самостоятельного коммутирующего элемента - только как вспомогательный контакт.
• Не подходит для внешней установки - IP20 не защищает от влаги и пыли.
• Несовместим с другими сериями автоматов (например, ПРК-25, ПРК-63).
• Не рекомендован для цепей с высокими импульсными нагрузками или частыми включениями выше 10 000 циклов.
• Не используется в цепях с напряжением выше 660 В или током свыше указанных значений.

Примеры использования

• На станке: контакт ДК32-11 сигнализирует о выключенном состоянии двигателя - световая индикация горит только когда машина не работает.
• В системе конвейера: сигнал от контакта отправляется в PLC, чтобы предотвратить запуск следующего этапа, пока текущий не завершён.
• В распределительном щите: используется для включения аварийной сигнализации при отключении питания.

Практические советы

• Перед монтажом проверьте, что автомат ПРК-32 находится в OFF-положении - это исключит риск поражения током.
• При подключении проводов убедитесь, что изоляция удалена точно на длину, указанную в руководстве - слишком длинная жила может вызвать КЗ.
• Если нужен нормально разомкнутый контакт - выбирайте модель ДК32-10, а не ДК32-11.
• Для длительной службы избегайте вибраций и ударов - даже при IP20 механический износ может ускориться.
• Артикул dms11d-au11 - единственный код для заказа этого контакта в каталоге IEK. Не путайте с аналогами других брендов.
