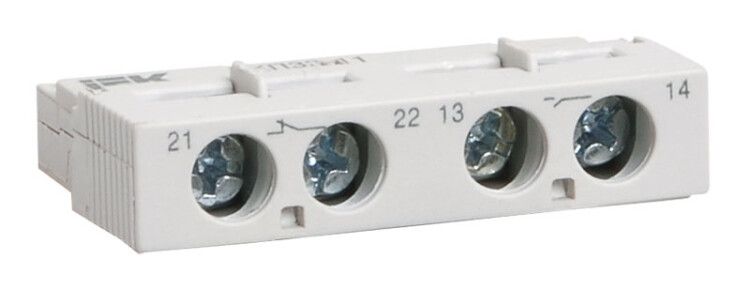

Дополнительный контакт поперечный ДКП32-11 MASTER IEK - DMS11D-AE11

Контакт дополнительный поперечный 1 нормально-открытый + 1 нормально-замкнутый ДКП32-11 от IEK предназначен для расширения функционала автоматических выключателей серии ПРК-32 за счет добавления вспомогательных контактных групп. Этот компонент устанавливается сверху на основное устройство и обеспечивает передачу сигналов управления в цепях контроля и автоматизации.

Назначение и область применения

Контакт дополнительный ДКП32-11 используется для создания дополнительных цепей управления в системах автоматического управления. Он позволяет передавать информацию о состоянии основного аппарата - например, включен/выключен - в системы сигнализации, логические контроллеры или устройства защиты. Применяется исключительно совместно с аппаратами серии ПРК-32, так как имеет специфическую форму и способ фиксации. Подходит для использования в щитах управления, на станках, конвейерах и других объектах с требованием удаленного контроля состояния коммутационного оборудования.

Технические характеристики

• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Номинальный рабочий ток (AC-15): 0,5 А при 220 В
• Номинальный ток (AC-15, 24 В): до 2 А
• Номинальный ток (DC-13, 24 В): до 1 А
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 0,75–1,5 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, повышенная влажность
• Механическая износостойкость: 10 000 циклов включения/отключения
• Гарантийный срок: 3 года
• Нормативное соответствие: IEC 60947-4-1

Совместимость и монтаж

Контакт дополнительный ДКП32-11 совместим только с модульными автоматическими выключателями серии ПРК-32. Монтаж осуществляется сверху корпуса аппарата - он фиксируется механически через шток взаимодействия с главным контактом. Для подключения используются винтовые зажимы, рассчитанные на провода сечением 0,75–1,5 мм2. Перед установкой необходимо убедиться, что основной аппарат полностью отключен и отсоединен от сети. После монтажа проверьте надежность затяжки винтов и отсутствие люфта в контактах.

Безопасность и стандарты

Контакт дополнительный ДКП32-11 соответствует международному стандарту IEC 60947-4-1, который регламентирует требования к вспомогательным контактам в силовой аппаратуре. Класс защиты IP20 предполагает использование внутри закрытых электрошкафов, где исключено попадание влаги, пыли и сторонних предметов. Не применяйте этот элемент вне герметичных корпусов или в условиях высокой запыленности - риск замыкания возрастает.

Преимущества

• Простая и надежная механическая связь с ПРК-32 - работает с основным контактом без внешнего питания
• Поддержка как переменного, так и постоянного тока - гибкость в проектировании цепей управления
• Высокая долговечность: 10 тысяч циклов работы обеспечивают длительную службу даже в частых режимах включения
• Фиксированная форма и размер позволяют использовать только оригинальные комплектующие - снижаются риски некорректной сборки

Ограничения применения

• Не для самостоятельного монтажа - требует наличия совместимого автомата ПРК-32
• Нельзя применять в открытых помещениях, на улице или в местах с высокой влажностью - степень защиты IP20 недостаточна
• Максимальный ток ограничен: не используйте для нагрузок выше 2 А при 24 В переменного тока или 1 А при 24 В постоянного тока
• Не рекомендован для управляемых цепей с импульсными нагрузками или высокими скачками тока - возможен быстрый износ контактов

Примеры использования

• Передача сигнала “включен” в пульт управления станка через реле контроля
• Автоматическая блокировка другого механизма при активном положении ПРК-32
• Сигнализация аварийного отключения в системе SCADA
• Обеспечение интерлоков в многомоторных линиях - например, запуск следующего этапа только после включения предыдущего

Практические советы

• Выбирая ДКП32-11, всегда проверяйте наличие свободного места сверху на вашем ПРК-32 - некоторые модели уже заняты другими опциями
• При подключении проводов не переусердствуйте с затяжкой винтов - повредите медную жилу; достаточно легкого усилия, чтобы провод не выпадал
• Если требуется больше контактов - можно одновременно установить несколько ДКП32-11, если есть место и они поддерживаются конструкцией ПРК-32
• Для обслуживания - отключите питание, затем просто потяните контакт вверх: он легко демонтируется без инструментов
• Артикул dms11d-ae11 - это внутренний номер IEK, используемый в каталогах и заказах. На самой детали указано только ДКП32-11 - ориентируйтесь именно на него при замене
