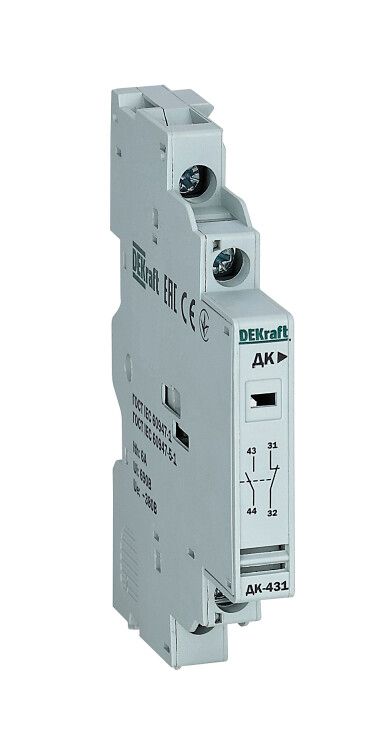

Контакт дополнительный боковой 1НО+1НЗ для ВА-431 | 21271DEK DEKraft APC

Контакт дополнительный боковой 1НО+1НЗ для ВА-431 от DEKraft (арт. 21271dek) - модульный компонент для передачи сигнала состояния автоматического выключателя ВА-431: включен/выключен. Устанавливается на боковой поверхности аппарата и работает независимо от положения рукоятки.

Назначение и область применения

Контакт дополнительный боковой 1НО+1НЗ для ВА-431 предназначен для передачи информации о состоянии автомата ВА-431 в цепи управления или контроля. Он используется там, где необходимо знать, включен ли выключатель - например, для индикации, блокировки других устройств или сбора данных в системах автоматизации.

Подходит для применения в панелях управления станков, насосов, конвейеров и другого оборудования с двигателем, защищённого автоматическим выключателем серии ВА-431.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный ток: 6 А - допустимая нагрузка для коммутируемых цепей управления
• Номинальное напряжение: 690 В - максимальное напряжение, которое может безопасно коммутироваться
• Ширина по габаритам: 9 мм
• Модульная ширина: 0,5 М - занимает половину стандартного модуля (18 мм)
• Установка: только с левой стороны корпуса автомата ВА-431

Совместимость и монтаж

Контакт дополнительный боковой 1НО+1НЗ для ВА-431 совместим исключительно с автоматическими выключателями серии ВА-431 от DEKraft. Не подходит для других серий, включая ВА-400 или аналогичные модели других производителей.

Монтаж осуществляется путём вставки в специальный фиксирующий механизм на левой стороне корпуса автомата. Для установки требуется предварительно отключить питание и освободить место рядом с основным аппаратом. После установки контакт механически связан с движением главных контактов автомата - он переключается при любом изменении состояния ВА-431, даже если рукоятка удерживается в положении «запущено».

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Произведено в рамках серии DEKraft, которая прошла испытания на соответствие ГОСТ Р 50030.2 и IEC 60947-2 для автоматических выключателей и вспомогательных компонентов.

Преимущества

• Работает независимо от положения рукоятки - сигнал всегда актуален, даже при принудительной фиксации в положении «вкл»
• Компактная форма (0,5 М) позволяет установить контакт без потери места в распределительном щите
• Обеспечивает надёжную передачу двух сигналов одновременно: состояние «включен» (НО) и «выключен» (НЗ)
• Не требует внешнего питания - полностью механический принцип работы

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для цепей управления (до 6 А)
• Устанавливается только слева от автомата ВА-431 - правосторонняя установка невозможна
• Несовместим с другими сериями автоматов, кроме ВА-431
• Не рекомендуется использовать в условиях постоянной вибрации выше уровня, предусмотренного для класса IP20

Примеры использования

• Индикация состояния двигателя через световой индикатор в пульте управления
• Логическая блокировка запуска второго оборудования, пока первый выключен
• Подключение к PLC или контроллеру для сбора данных о времени работы и отказах
• Автоматическое отключение системы охлаждения после отключения насоса

Практические советы

• Перед установкой проверьте, что на боковой стенке автомата есть свободный разъём - некоторые модели уже заняты другими модулями
• При использовании в цепях переменного тока убедитесь, что нагрузка не превышает 6 А - особенно важно при работе с катушками реле или маломощными соленоидами
• Не используйте этот контакт вместо аварийного отключения - он лишь информирует о состоянии, но не обеспечивает защиту
• При необходимости нескольких сигналов можно установить два таких контакта - один слева, второй справа (если модель позволяет)
