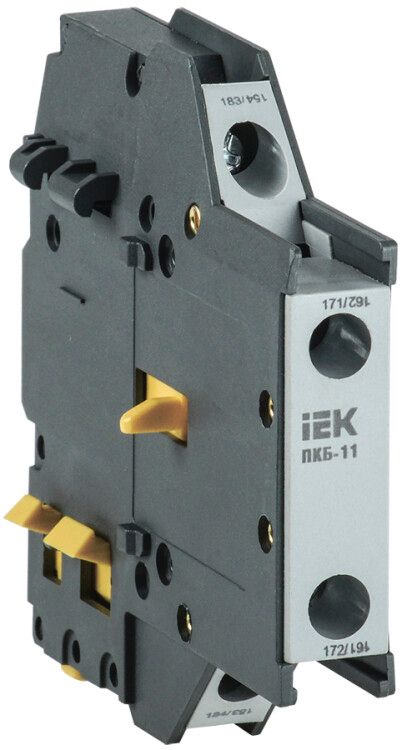

Контакт боковой дополнительный ПКБ-11 1НО+1НЗ IEK (ИЭК) KPK21-11

Контакт боковой дополнительный ПКБ-11 1з+1р от IEK - компактное устройство для расширения функционала контакторов в системах автоматизации. Артикул kpk21-11 позволяет легко модифицировать существующую коммутационную аппаратуру без замены основного устройства.

Назначение и область применения

Контакт боковой дополнительный ПКБ-11 1з+1р предназначен для установки на контакторы и другие коммутационные аппараты, чтобы добавить вспомогательные цепи управления. Он используется там, где требуется передача сигнала о состоянии аппарата - например, включения или отключения - в системы автоматики, панели управления или реле контроля. Подходит для промышленных объектов: станков, конвейеров, насосных станций, систем вентиляции.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Управление: совместим с переменным и постоянным током (AC/DC)
• Максимальное напряжение: до 660 В
• Рабочий ток при AC-15: 6 А - для управляемых цепей с индуктивной нагрузкой (например, катушки реле)
• Рабочий ток при DC-13: 1,5 А - для цепей постоянного тока с высокой индуктивностью
• Срок службы: 15 лет при номинальных нагрузках
• Способ монтажа: фиксируется непосредственно на корпусе контактора

Совместимость и монтаж

Контакт боковой дополнительный ПКБ-11 1з+1р устанавливается на контакторы серии ПКБ, имеющие соответствующий боковой штыревой разъём. Монтаж выполняется вручную - контакт плотно защёлкивается на направляющих, не требует инструментов. Убедитесь, что ваш контактор имеет гнездо под ПКБ-11 - не все модели поддерживают эту приставку. После установки проверьте надёжность соединения и отсутствие люфта.

Безопасность и стандарты

Изделие соответствует требованиям к коммутационной безопасности для промышленного оборудования. Произведено в соответствии с международными стандартами на контактные элементы, обеспечивает изолированную работу при максимальном напряжении 660 В. Не содержит опасных материалов, соответствует RoHS.

Преимущества

• Не требует перепроектирования всей схемы - просто добавляет сигналы к уже установленному контактору
• Высокая долговечность: срок службы 15 лет снижает частоту обслуживания
• Поддержка как переменного, так и постоянного тока - универсальность для разных типов систем
• Фиксация без болтов - быстрая замена и ремонт

Ограничения применения

• Не предназначен для работы с силовыми цепями - только для цепей управления
• Максимальный ток 1,5 А при постоянном токе - нельзя использовать для управления мощными нагрузками типа двигателей
• Совместим только с контактными аппаратами, имеющими специальный боковой крепёж под ПКБ-11
• Не рассчитан на внешние условия: не имеет защиты IP, применяется только внутри щитов

Примеры использования

• Передача сигнала “контактор включён” в PLC для отображения состояния на HMI
• Автоматическое отключение вентилятора после выключения двигателя через НЗ контакт
• Логика взаимоблокировки двух контакторов с использованием НО и НЗ контактов одновременно
• Сигнализация аварийного отключения через зуммер или лампу

Практические советы

• Проверяйте соответствие номера контактора и приставки - ПКБ-11 1з+1р работает только с определёнными моделями IEK
• При подключении цепей постоянного тока соблюдайте полярность - хотя контакт сам не чувствителен, схема управления может быть
• Не используйте этот контакт для коммутации светодиодных нагрузок с малым током - возможны проблемы с “прилипанием” контактов
• При сборке щита оставляйте свободное место вокруг контакта - он может потребовать доступа для замены
• Артикул kpk21-11 - запомните его для заказа запасных частей; аналоги других брендов часто не подходят по форме и глубине посадки
