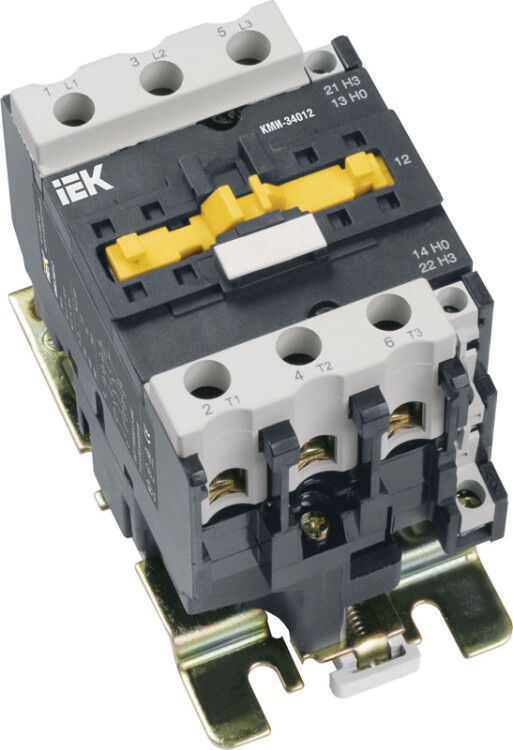

Контактор КМИ малогабаритный 40А катушка управления 230В АС 1НО+1НЗ - KKM31-040-230-11 IEK

Контактор малогабаритный 40А 230В/АС3 1НО+1НЗ от IEK - компактное устройство для дистанционного управления электродвигателями и другими нагрузками до 40 А. Артикул kkm31-040-230-11 относится к серии КМИ и предназначен для установки на монтажную плату в распределительных щитах.

Назначение и область применения

Контактор малогабаритный 40А 230В/АС3 1НО+1НЗ используется для включения и выключения электрических цепей с помощью слаботочного сигнала. Подходит для управления асинхронными двигателями с короткозамкнутым ротором (категория применения АС-3), а также для контроля освещения, нагревательных элементов и других малоиндуктивных нагрузок (категория АС-1).

• Управление насосами, вентиляторами, тепловыми завесами
• Контроль работы станков, кран-балок, конвейеров
• Применение в системах АВР (автоматический ввод резерва)
• Подключение нагревательных печей и светильников

Технические характеристики

• Номинальный ток: 40 А при переменном токе (AC3) - допустимая нагрузка для двигателей мощностью до 18,5 кВт
• Напряжение управления: 230 В переменного тока - питание катушки работает от стандартной сети 220–240 В
• Число полюсов: 3 - три силовых контакта для коммутации трёх фаз
• Дополнительные контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигналов состояния, блокировок, индикации
• Мощность потребления катушки: 10 Вт - низкий расход энергии при работе
• Способ подключения: винтовые зажимы - надёжное соединение с проводами до 25 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Диапазон температур: от -25 C до +50 C - работает в большинстве помещений, включая неотапливаемые
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор малогабаритный 40А 230В/АС3 1НО+1НЗ монтируется исключительно на монтажную плату. Он не совместим с DIN-рейкой, хотя имеет возможность крепления винтами или защёлкиванием на вертикальную поверхность. Для правильной установки важно соблюдать ориентацию: катушка должна находиться выше контактной части - выводы направлены вверх.

• Допускается отклонение от вертикали до 30° в горизонтальной плоскости
• Не рекомендуется монтаж на потолок или горизонтальные поверхности
• Сечения проводов: максимум 25 мм2 - используйте медные жилы с подходящими наконечниками
• Подключение силовых проводов - к верхним и нижним клеммам; управление - к боковым клеммам A1/A2

Безопасность и стандарты

Контактор соответствует ГОСТ Р 50030.4.1 - требованиям к аппаратам управления электродвигателями. Произведён в соответствии с международными стандартами безопасности для промышленного оборудования. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри закрытых шкафов.

Преимущества

• Компактные габариты - экономят место в щите
• Высокая механическая износостойкость - срок службы до 15 лет
• Наличие одного НО и одного НЗ контакта - позволяет реализовать базовые схемы управления и сигнализации
• Низкое энергопотребление катушки - снижает нагрузку на источник управления
• Совместимость с широким спектром нагрузок - от двигателей до освещения

Ограничения применения

• Не применяется в условиях высокой запылённости, сырости или на открытом воздухе - IP20 недостаточно
• Не поддерживает реверсирование - только однонаправленное управление
• Только монтаж на плату - нельзя использовать с DIN-рейкой
• Не предназначен для постоянной перегрузки - максимальный ток 40 А не является режимом длительной работы при предельных значениях
• Не рекомендован для индуктивных нагрузок выше 18,5 кВт - риск слипания контактов

Примеры использования

• Автоматизация системы водоснабжения: контактор включает насос при достижении порогового уровня воды
• Управление вентиляцией в производственном цеху - включение по таймеру через PLC
• Система аварийного освещения: НЗ контакт передаёт сигнал “выключен” в контроллер
• Щит АВР: контактор переключает нагрузку с основного питания на резервное

Практические советы

• Выбирая аналогичные устройства, проверьте соответствие типа подключения - этот контактор не подходит для DIN-рейки
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже -25 C - возможно затруднённое срабатывание
• Для долгой жизни контактов избегайте частых включений при больших токах - лучше применять с предохранителем или МКЗ
• Проверяйте плотность затяжки винтов - слишком слабое или чрезмерное усилие может повредить клеммы
• При проектировании схемы учтите, что один НО и один НЗ - достаточно для базовой логики, но не для сложных интерлоков
