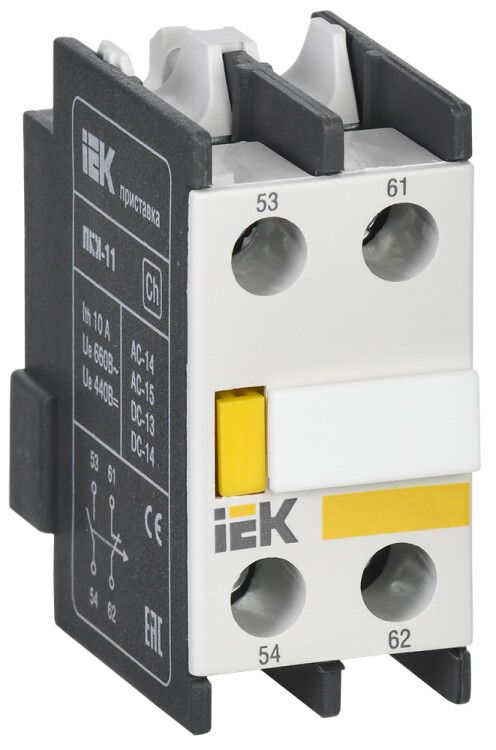

Приставка контактная ПКИ-11 доп. контакты 1НО+1НЗ KARAT IEK KPK10-11

Приставка контактная ПКИ-11 от IEK - это модуль для увеличения числа коммутируемых контактов у контакторов в системах автоматизации. Устройство позволяет гибко настраивать управление нагрузками за счет одного нормально-открытого и одного нормально-замкнутого контакта, совместимо с основными сериями контакторов IEK.

Назначение и область применения

Приставка контактная ПКИ-11 используется для расширения функциональности силовых контакторов. Она не работает самостоятельно - её устанавливают на корпус контактора, чтобы получить дополнительную цепь управления. Подходит для задач, где требуется одновременно замыкание и размыкание сигнальной цепи: например, индикация состояния оборудования, блокировки, сигналы в PLC или реле времени.

Технические характеристики

• Тип: приставка контактная, монтируется на плату контактора
• Контакты: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Номинальное напряжение: до 400 В переменного тока
• Рабочий ток:
  • AC-15 (230 В): 6 А
  • AC-15 (400 В): 3 А
  • DC-13 (230 В): 1,5 А
• Род тока: переменный (AC) и постоянный (DC)
• Степень защиты: IP20 - против доступа пальцев и крупных предметов, не защищена от воды и пыли
• Климатическое исполнение: УХЛ4 - холодный и умеренный климат, допускает работу при колебаниях температуры и влажности
• Диапазон температур: от –40 C до +50 C
• Механическая износостойкость: 1 600 000 циклов переключений
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Подключение провода: макс. сечение 2×2,5 мм2
• Соответствие стандарту: IEC 60947-4-1

Совместимость и монтаж

Приставка ПКИ-11 рассчитана на установку на специальные направляющие шины контакторов серии КМИ, КТП, КТПА и других аналогичных устройств IEK. Монтаж осуществляется путём фиксации на монтажной площадке контактора - никаких болтов или инструментов не требует. После установки контакты подключаются через клеммники на боковой стороне приставки. Обязательно проверьте соответствие типоразмера посадочного места перед монтажом - не все контакторы поддерживают эту модель.

Безопасность и стандарты

Приставка соответствует международному стандарту IEC 60947-4-1, который регламентирует требования к контактным аппаратам в электроустановках. Применение устройства в пределах указанных значений тока и напряжения обеспечивает безопасную работу. IP20 не предусматривает защиту от внешней среды - использовать можно только внутри щитов или закрытых корпусов.

Преимущества

• Добавляет два надёжных контакта без необходимости менять весь контактор
• Выдерживает высокую механическую нагрузку - более 1,6 млн операций
• Работает как с переменным, так и с постоянным током
• Не требует внешнего питания - полностью пассивный элемент
• Совместим со всей линейкой контакторов IEK, что упрощает запас части

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 исключает использование во влажной, пыльной или открытой среде
• Максимальный ток снижается при повышении напряжения: при 400 В нельзя нагружать выше 3 А
• Не подходит для частых импульсных нагрузок свыше 1,5 А постоянного тока - риск пригорания контактов
• Требуется точное соответствие модели контактора; несовместима с продукцией других брендов без адаптеров

Примеры использования

• Индикация включения насоса: НО-контакт включает световой индикатор, НЗ - выключает аварийный зуммер при отключении
• Блокировка старта второго двигателя пока первый не заведён
• Формирование сигнала “готов” для контроллера PLC после включения контактора
• Автоматическая разблокировка системы при срабатывании теплового реле

Практические советы

• Выбирая приставку ПКИ-11, убедитесь, что ваш контактор имеет место для установки - проверьте наличие штанги или паза на лицевой стенке
• При подключении используйте жилы сечением не более 2,5 мм2 - большие провода не войдут в клеммы
• Частые переключения в режиме DC-13 (например, в реле времени) снизят срок службы - лучше применять оптопары там, где возможно
• При сборке щита помните: приставка не герметизирована - не располагайте её рядом с трубопроводами, местами конденсации или источниками масла
• Запасные единицы ПКИ-11 легко найти - она распространена среди изделий IEK, поэтому замена будет быстрой даже при выходе из строя
