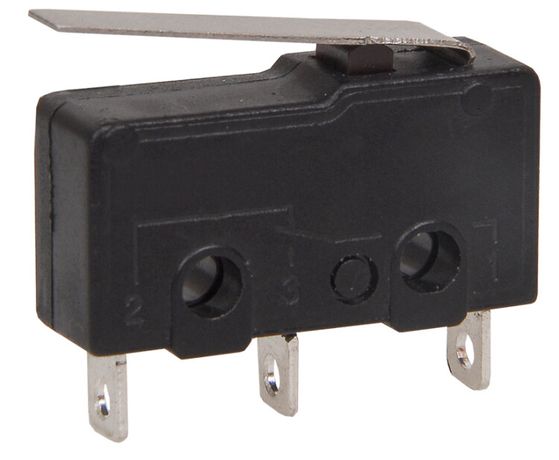

Контакт дополнительный ДК для вертикального ПВР IEK | SPR20D-DK

Контакт дополнительный для вертикального ПВР от IEK (артикул spr20d-dk) используется для передачи сигнала о состоянии силовых контактов пускателя - включен или выключен. Устанавливается на вертикальные пускатели серии ПВР и обеспечивает контроль цепей управления и автоматизации.

Назначение и область применения

Контакт дополнительный для вертикального ПВР служит для сигнализации положения основных контактов пускателя. Он фиксирует состояние: когда силовые контакты замкнуты (пускатель включен), auxiliary contact замыкает свою цепь; при отключении - размыкает. Это позволяет использовать сигнал в системах управления, ЛАУ, панелях автоматики, для индикации, блокировок или подключения световой/звуковой сигнализации.

Технические характеристики

• Тип: дополнительный контакт (не силовой)
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Общее количество переключающих контактов: 2 (1 НО + 1 НЗ)
• Номинальный рабочий ток: 5 А при переменном токе AC-15, напряжении 230 В
• Способ монтажа: установка сбоку на корпус пускателя
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контакт дополнительный для вертикального ПВР совместим только с пускателями серии ПВР, имеющими боковое крепление для дополнительных модулей. Монтируется путём защёлкивания на специальный шток рядом с основным механизмом пускателя. Подключение проводов осуществляется через винтовые клеммы - необходимо затянуть их с усилием, соответствующим требованиям к медному проводу сечением до 1,5 мм2. Не устанавливайте на горизонтальные или другие типы пускателей - конструкция не предусматривает совместимости.

Безопасность и стандарты

Контакт дополнительный для вертикального ПВР разработан в соответствии с требованиями ГОСТ Р 50030.4.1 и международными стандартами для аппаратов управления. Работает в пределах температур от -40C до +60C. Не предназначен для коммутации высоких токов - используйте только в цепях управления, не в качестве силового элемента.

Преимущества

• Чёткая механическая связь с главными контактами пускателя - сигнал точно соответствует реальному состоянию устройства
• Надёжная винтовая клемма - минимизирует риск ослабления соединений при вибрации
• Стандартная форма и габариты - легко заменить при необходимости без доработок
• Поддерживается производителем IEK - доступны запчасти и аналогичные комплектующие

Ограничения применения

• Не применяйте в цепях с током выше 5 А - возможен сваривание контактов и выход из строя
• Не устанавливайте на пускатели других серий (например, ПМА, ПМЛ) - физически несовместимо
• Не используйте в средах с повышенной взрывоопасностью - нет соответствующего взрывозащитного исполнения
• Не допускается самостоятельная разборка - внутренние механизмы герметичны и не ремонтопригодны

Примеры использования

• Сигнализация включения насоса на пульте управления
• Блокировка другого оборудования при работающем станке
• Подключение индикаторной лампы “Работает” на щите
• Передача сигнала в PLC для логического управления конвейером

Практические советы

• Проверьте наличие свободного места на боковой стороне пускателя перед покупкой - некоторые модели уже заняты другими модулями
• При подключении используйте жилы сечением 0,5–1,5 мм2 - более толстый провод не войдёт в клемму
• После монтажа проверьте работу: вручную переведите пускатель в положение “вкл.” и замерьте замыкание контакта мультиметром
• Если нужен только один тип контакта (НО или НЗ), второй можно просто не подключать - он не влияет на работу основного устройства
• Для долгой службы избегайте частых включений/выключений в цепях с индуктивной нагрузкой - это снижает срок службы контактов
