Приставка доп.контакты AX-11/11 1НО+1НЗ | 257524 CHINT

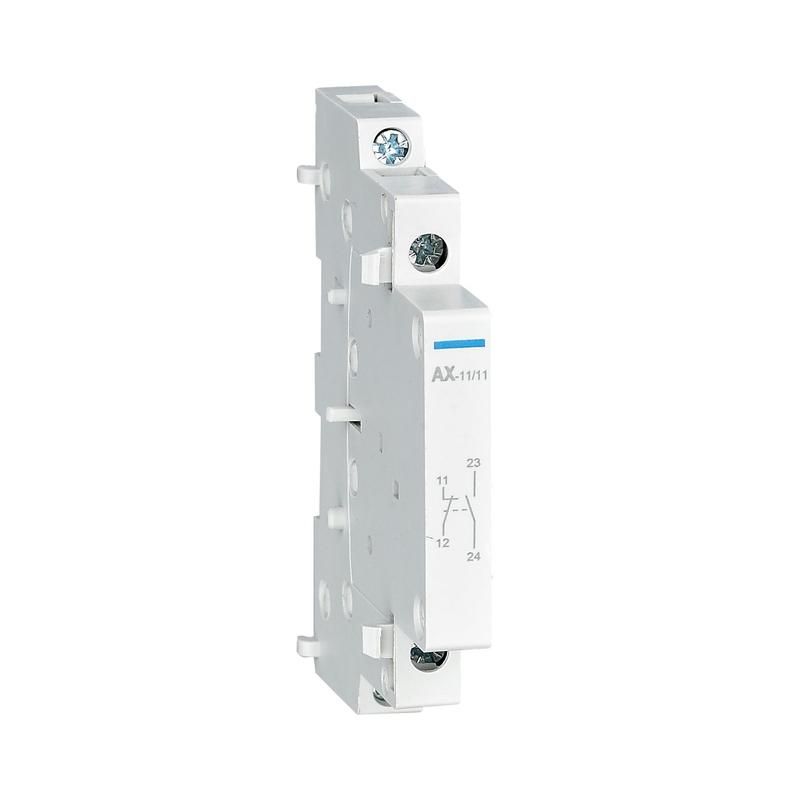

Приставка дополнительных контактов AX-11/11 1 нормально-открытый + 1 нормально-замкнутый (R) от CHINT предназначена для расширения функционала модульных контакторов серии NCH8. Устройство устанавливается боковым способом и обеспечивает передачу сигналов через один замкнутый и один разомкнутый контакт при управлении контактором.

Назначение и область применения

Приставка AX-11/11 используется для создания дополнительной цепи управления или сигнализации в системах автоматизации. Она активируется одновременно с основным контактором - когда катушка контактора NCH8 получает питание, её контакты изменяют состояние: один замыкается, другой размыкается. Подходит для применения в панелях управления, станках, конвейерах, системах освещения и других устройствах, где требуется передача логического сигнала без самостоятельного питания.

Технические характеристики

• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Номинальный рабочий ток: 6 А
• Тип подключения: винтовые зажимы
• Ширина: 9 мм
• Степень защиты: IP20 (защита от доступа пальцев и крупного мусора, но не от воды и пыли)
• Степень загрязнения: 2 (для помещений с умеренным уровнем запыленности и отсутствием проводящей пыли)
• Монтаж: боковой, на DIN-рейку 35 мм
• Совместимость: исключительно с контакторами серии NCH8-M

Совместимость и монтаж

Приставка AX-11/11 фиксируется только на контакторах серии NCH8-M. Монтаж осуществляется сбоку - устройство защёлкивается на специальные направляющие корпуса контактора. Для установки не требуются инструменты: достаточно совместить пазы и плотно надвинуть до щелчка. Кабели подключаются к винтовым клеммам - рекомендуется использовать жилы сечением до 2,5 мм2. Отдельная DIN-рейка не нужна - приставка крепится прямо к контактору.

Безопасность и стандарты

Изделие соответствует требованиям степени загрязнения 2 и защиты IP20, что допускает применение только внутри закрытых электрошкафов. Не предназначено для работы во влажных, пыльных или открытых средах. Электрическая изоляция и пробивное напряжение рассчитаны на стандартные условия промышленного оборудования.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора
• Физически компактна - занимает всего 9 мм ширины
• Не требует внешнего питания - работает за счёт механической связи с контактором
• Легко заменяется при необходимости - не требует демонтажа всей системы

Ограничения применения

• Поддерживает только ток до 6 А - нельзя использовать для управления мощными нагрузками
• Работает только с контакторами NCH8-M; несовместима с другими сериями или брендами
• IP20 не позволяет использовать вне шкафа - недопустимо в условиях повышенной влажности, пыли или агрессивной среды
• Нет переключающих контактов - нельзя использовать для коммутации цепей с высокой частотой переключений

Примеры использования

• Сигнализация состояния включения станка - НО контакт замыкается при старте, включая индикатор
• Блокировка другого оборудования - НЗ контакт размыкается при включении контактора, отключая параллельную цепь
• Передача сигнала в PLC - использование обоих контактов для контроля состояния “вкл/выкл”
• Автоматическое выключение света при запуске машины

Практические советы

• Проверьте соответствие модели контактора - приставка AX-11/11 работает только с NCH8-M, другие версии NCH8 не подходят
• При подключении используйте качественные медные жилы - плохой контакт вызывает нагрев и выход из строя
• Не применяйте для управления нагрузками выше 6 А - даже кратковременные перегрузки снижают срок службы
• При сборке шкафа оставляйте минимум 5 мм свободного места рядом с приставкой - для удобства обслуживания
• Артикул 257524 - единственный номер для заказа этой конкретной модификации. Не путайте с аналогичными изделиями других серий.
