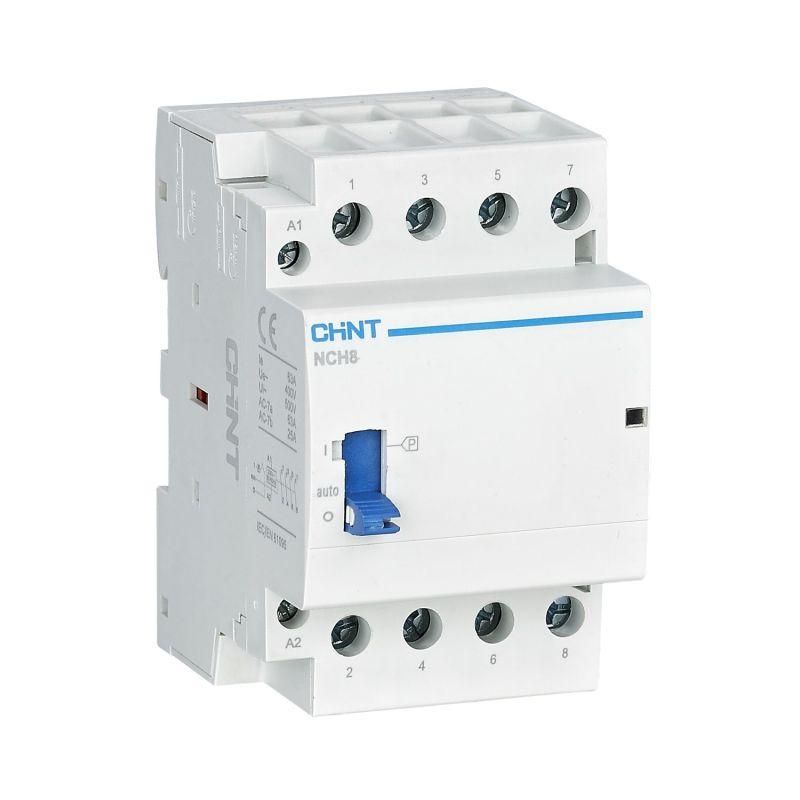

Контактор модульный NCH8-63M/40 AC 220-240В 50/60Гц ручное управление (R) CHINT 257514

Контактор модульный NCH8-63M/40 от CHINT - устройство для автоматического включения и отключения нагрузки в сетях переменного тока. Артикул 257514 предназначен для ручного управления с катушкой на 230 В и четырьмя нормально разомкнутыми контактами, рассчитан на ток до 63 А. Подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор модульный NCH8-63M/40 используется для коммутации силовых цепей с частым включением и выключением. Он применяется там, где требуется управлять мощными нагрузками через слабые сигналы управления - например, в системах автоматизации, на конвейерах, насосах, компрессорах и тепловых аппаратах. Устройство работает в паре с кнопками, термореле или контроллерами, обеспечивая безопасное удалённое управление.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Номинальный рабочий ток: 63 А
• Номинальное рабочее напряжение: 400 В
• Напряжение цепи управления: 230 В AC
• Частота: 50/60 Гц
• Количество нормально разомкнутых (НО) контактов: 4
• Количество нормально замкнутых (НЗ) контактов: 0
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор NCH8-63M/40 совместим со всеми стандартными DIN-рейками шириной 35 мм. Клеммы для подключения питания и нагрузки рассчитаны на провода сечением до 25 мм2. Для подключения цепи управления используются клеммы A1 и A2 - они расположены на передней панели и доступны даже при установленном контакторе. Модульная конструкция позволяет легко интегрировать его в существующую сборку без перестройки шкафа.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-4-1. Применение изолирующих материалов повышает безопасность при работе с высокими токами. Отсутствие открытых токоведущих частей внутри корпуса снижает риск поражения током. IP20 обеспечивает базовую защиту в помещениях, но не допускает использование во влажных, пыльных или наружных условиях.

Преимущества

• Компактный размер - занимает мало места на DIN-рейке, удобен для плотной компоновки
• Чёткая схема подключения на корпусе - ускоряет монтаж и минимизирует ошибки
• Высокая механическая прочность и долговечность контактов - рассчитан на многократные операции включения
• Работает с постоянным напряжением 230 В - совместим с большинством бытовых и промышленных систем управления
• Энергоэффективность - минимальные потери в цепи управления благодаря оптимизированной катушке

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 недостаточна
• Отсутствуют нормально замкнутые контакты - нельзя использовать для функций “выключение при аварии” без внешних решений
• Управление только ручное - требует внешнего сигнала (например, от кнопки или ПЛК); не является самоблокирующимся устройством
• Не рекомендуется для частого включения свыше 1200 раз в час - возможен износ контактов

Примеры использования

• Управление трёхфазным двигателем насоса через кнопочный пункт
• Автоматическое включение обогревателя по сигналу термостата
• Переключение режимов работы конвейера в линии производства
• Подключение светильников большой мощности в системе освещения зала

Практические советы

• Проверьте соответствие напряжения сети управления (230 В) - подача другого напряжения может повредить катушку
• При подключении нагрузки используйте провода с достаточным сечением - для 63 А лучше брать 16–25 мм2
• Убедитесь, что все клеммы затянуты моментом, указанным в документации - слабый контакт вызывает перегрев
• Если нужна функция “нормально замкнутый контакт”, выберите модель с индексом “H” или используйте дополнительный модуль
• Для длительной службы избегайте перегрузок - работайте в пределах 80% от номинального тока (до 50 А)
