Контактор модульный 4НО 63А 230В МК-103 | 18088DEK DEKraft APC

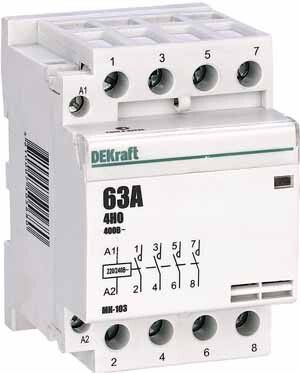

Контактор модульный МК-103 63А 230В от DEKRAFT предназначен для дистанционного коммутации электрооборудования с частыми включениями и отключениями. Устройство устанавливается на DIN-рейку, управление осуществляется через катушку на 230 В переменного тока, что делает его удобным решением для автоматизации систем малой и средней мощности.

Назначение и область применения

Контактор модульный МК-103 используется для удалённого включения и выключения электрических нагрузок, особенно там, где требуется высокая частота операций. Подходит для управления оборудованием с активной или слегка реактивной нагрузкой: насосы, вентиляторы, компрессоры, световые системы, конвейеры и другие устройства с потребляемой мощностью до 3,8 кВт.

Технические характеристики

• Номинальный ток: 63 А (переменный ток)
• Напряжение управления: 230 В переменного тока
• Количество контактных групп: 4 нормально разомкнутых (НО)
• Число силовых полюсов: 4
• Коммутируемая мощность (AC-3): 3,8 кВт
• Максимальное сечение провода: 25 мм2
• Тип подключения: винтовые зажимы
• Ширина корпуса: 3 модуля (54 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Способ монтажа: крепление на DIN-рейку типа TS35
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом и повышенной влажностью
• Соответствие стандарту: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке щелчком - никаких инструментов не требуется. Подключение силовых проводов выполняется через винтовые зажимы: максимальное сечение жил - 25 мм2. Управляющая катушка работает исключительно от сети 230 В переменного тока - постоянный ток или другое напряжение недопустимы. Обязательно соблюдайте полярность при подключении управляющей цепи, хотя она не имеет полярности в классическом смысле - важно лишь соответствие напряжению.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и надёжность модульных контакторов. Защита IP20 обеспечивает базовую изоляцию от случайного прикосновения к токоведущим частям внутри распределительного щита. Применение в условиях UHL4 позволяет использовать изделие в закрытых помещениях с температурой от −25C до +40C и относительной влажностью до 95%. Нельзя применять вне помещений или в местах с брызгами воды, маслом или агрессивными газами.

Преимущества

• Высокий ресурс коммутации благодаря качественной механике контактов
• Не требует настройки после установки - готов к работе сразу
• Экономия места в щите: всего 3 модуля вместо нескольких реле
• Поддерживает большие токи (до 63 А) при компактном форм-факторе
• Простое замещение аналогов других производителей благодаря стандартизированному монтажу

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток 230 В
• Запрещено использование во взрывоопасных зонах или в условиях повышенной запылённости - степень защиты IP20 не обеспечивает защиту от пыли
• Не рекомендуется для нагрузок выше 3,8 кВт (AC-3) - возможен выход из строя контактов
• Не подходит для частых импульсных нагрузок (например, светодиодных ламп с драйверами) - риск слипания контактов
• Не содержит встроенную защиту от перегрузки или короткого замыкания - обязательно используйте вместе с автоматическим выключателем

Примеры использования

• Автоматизация системы вентиляции в офисном здании - управление несколькими вентиляторами одним сигналом от терморегулятора
• Управление насосами в системах водообеспечения - включение/выключение по уровню жидкости
• Контроллер освещения торгового зала - включение вечерних режимов по расписанию
• Циклическая работа оборудования на конвейере - многократные включения в течение часа

Практические советы

• Выбирая контактор МК-103 63А 230В, проверьте, чтобы ваша нагрузка соответствовала значению AC-3 ≤ 3,8 кВт - превышение снижает срок службы
• Обязательно используйте параллельно автоматический выключатель (например, ВА47-29 или аналог) для защиты от перегрузки и КЗ
• При подключении медных проводов сечением более 16 мм2 предварительно зачистите жилы и плотно затяните винты - плохой контакт вызывает нагрев
• Не располагайте рядом с источниками тепла - рабочая температура окружающего воздуха должна быть ниже +40 C
• Для контроля состояния контактора можно дополнительно установить сигнализацию положения контактов - он сам не даёт внешнего индикационного сигнала
