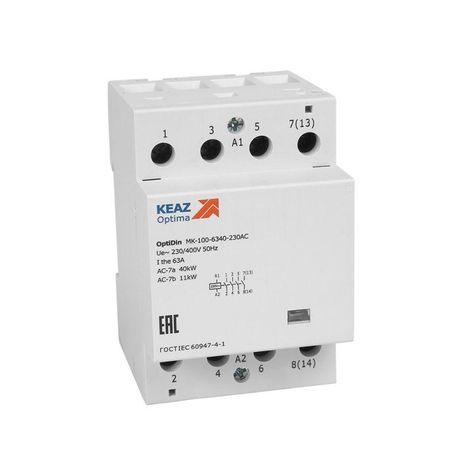

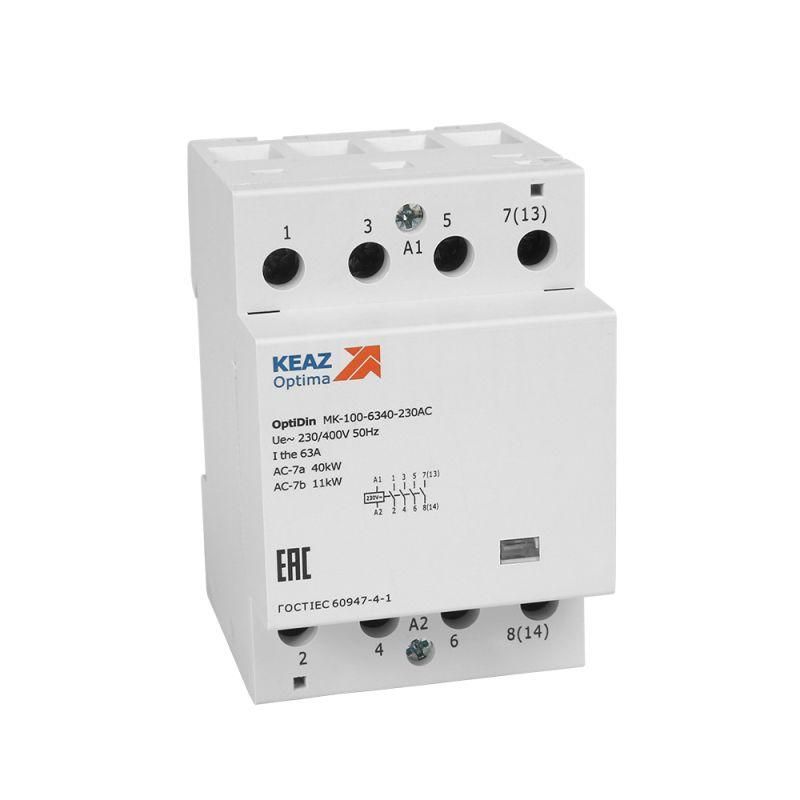

Контактор модульный OptiDin MK-100-6340-230AC | 321191 КЭАЗ

Контактор модульный OptiDin MK-100-6340-230AC - устройство для дистанционного включения и выключения мощных электрических цепей, рассчитанное на работу с током до 63 А. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надёжность, тихая работа и экономичное потребление энергии. Бренд КЭАЗ и артикул 321191 указывают на серию OptiDin, известную своей компактностью и совместимостью с промышленными системами.

Назначение и область применения

Контактор модульный OptiDin MK-100-6340-230AC используется для управления нагрузками средней и большой мощности: двигатели, нагревательные элементы, освещение, конвейеры, насосы. Его применяют в распределительных щитах промышленных объектов, ЖКХ, логистических комплексах и на производстве. Устройство работает в паре с кнопками, термореле, таймерами или PLC - обеспечивает безопасное переключение силовых цепей через слаботочную управляющую цепь.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этой величины в режиме AC-1 (резистивные) и AC-3 (двигатели).
• Рабочее напряжение управления: 230 В переменного тока (AC) - катушка срабатывает именно при этом напряжении, другие значения (24–110 В) не поддерживаются данной моделью.
• Количество контактов: 4 нормально-открытых (НО), 0 нормально-закрытых (НЗ) - все контакты одновременно замыкаются при включении.
• Число силовых полюсов: 4 - каждый полюс управляет одной фазой или одним проводником, позволяет коммутировать трёхфазные нагрузки с заземлением или однофазные с нулём.
• Способ монтажа: на DIN-рейку типа TS35 - стандартная установка в щитах без дополнительных креплений.
• Габариты: 3 модуля (56 мм глубины) - занимает минимальное место в щите.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям и от крупных частиц, но не герметичен; не предназначен для улицы или сырых помещений.
• Энергопотребление катушки: 0,8–2,6 Вт - крайне низкое, снижает тепловую нагрузку на щит и экономит энергию.
• Время срабатывания: 13–15 мс - быстрая реакция на команду управления.
• Уровень шума: менее 15 дБ - практически бесшумная работа, подходит для офисов и жилых зон рядом с щитом.
• Рабочий температурный диапазон: от –40 C до +60 C - работает в суровых условиях, включая холодные склады и жаркие цеха.
• Подключение силовых контактов: винтовые зажимы - требует качественного затягивания, рекомендован момент 0,8–1,2 Нм.
• Максимальная нагрузка люминесцентными лампами: 60 В·А - можно использовать для управления двухламповыми светильниками с балластом.
• Материал корпуса: пластик - устойчивый к воздействию масла, химикатов и механическому износу.

Совместимость и монтаж

Контактор OptiDin MK-100-6340-230AC совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется просто: устройство защёлкивается на рейку и фиксируется защёлкой сзади. Для подключения используются винтовые клеммы - важно соблюдать сечение провода: максимум 25 мм2 для медных жил. Не требуется дополнительное крепление. Присоединить вспомогательные контакты или блокировочные устройства нельзя - эта модель не имеет разъёмов для аксессуаров. Управление осуществляется исключительно через катушку 230 В AC - другие варианты напряжения не подходят.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 (классификация категории применения 7 - для управления двигателем с высокими пусковыми токами). Конструкция обеспечивает двойной разрыв контактов - повышает отказоустойчивость при аварийных ситуациях. Отсутствие открытых токоведущих частей внутри корпуса (IP20) предотвращает случайные прикосновения. Соответствует требованиям RoHS - не содержит опасных веществ.

Преимущества

• Визуальный индикатор положения контактов - легко определить, включен ли контактор, даже без тестера.
• Низкое энергопотребление катушки - экономия до 30% по сравнению с аналогами, снижает нагрев щита.
• Высокая скорость срабатывания - идеален для частых циклов включения/выключения.
• Композитные материалы контактов - позволяют коммутировать больше люминесцентных и светодиодных ламп, чем конкуренты, без риска пригорания.
• Широкий диапазон температур - надёжно работает в любых климатических условиях.
• Минимальный уровень шума - не создаёт помех в чувствительных помещениях.

Ограничения применения

• Не предназначена для постоянного подключения к сети 24/48/110 В - катушка рассчитана только на 230 В AC.
• IP20 - запрещено использование во влажных, пыльных или наружных условиях без дополнительной защиты.
• Отсутствуют возможности подключения дополнительных контактов или блокировочных модулей - нельзя расширить функционал.
• Не рекомендуется для коммутации емкостных нагрузок выше 60 В·А (например, больших массивов LED-ламп без драйверов).
• Не подходит для работы с постоянным током - только переменный.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения.
• Включение группы люминесцентных светильников в административном здании.
• Автоматическое отключение печи при достижении заданной температуры через терморегулятор.
• Контроль работы конвейера в логистическом центре по сигналу от PLC.
• Переключение между основным и резервным источником питания в щите с использованием внешнего контроллера.

Практические советы

• При монтаже используйте отвёртку с регулируемым моментом - переусиливать винты нельзя, чтобы не повредить клеммы.
• Проверьте соответствие сечения провода: для 63 А лучше применять медные жилы 16–25 мм2.
• Если контактор установлен в щите с другими устройствами, оставьте минимум 10 мм свободного места вокруг для теплоотвода.
• Не используйте этот контактор для управления светодиодными лампами без драйверов - возможны скачки тока и выход из строя.
• Для контроля состояния включённого контактора подключите сигнальную лампу параллельно катушке - это удобнее, чем проверять индикатор на корпусе.
• При замене старого контактора - убедитесь, что новая модель также рассчитана на 230 В AC, иначе она не будет работать.
