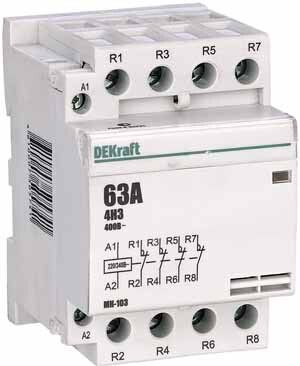

Контактор модульный 4НЗ 63А 230В МК-103 | 18091DEK DEKraft APC

Контактор модульный 4НЗ 63А 230В МК-103 от DEKRAFT предназначен для дистанционного включения и отключения электроприборов малой и средней мощности в системах автоматизации. Этот контактный аппарат надёжно работает в условиях частых коммутаций, устанавливается на DIN-рейку и совместим с типовыми распределительными щитами.

Назначение и область применения

Контактор модульный 4НЗ 63А 230В МК-103 используется для удалённого управления нагрузками, которые требуют частого включения и выключения. Подходит для контроля оборудования с активной или слегка реактивной нагрузкой: насосы, вентиляторы, компрессоры, световые сигнализации, конвейеры и другие устройства до 3,8 кВт.

Не предназначен для работы с высоконагрузочным оборудованием типа сварочных аппаратов, больших печей или двигателей с высоким пусковым током. Применяется в промышленных, торговых и жилых объектах там, где нужна автоматизация процессов без необходимости в сложном управлении.

Технические характеристики

• Номинальный рабочий ток: 63 А (переменный ток, класс AC-3)
• Номинальное напряжение силовой цепи: до 400 В переменного тока
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 4
• Количество нормально замкнутых (НЗ) контактов: 4
• Коммутируемая мощность: 3,8 кВт (при AC-3)
• Исполнение: нереверсивное - только одно направление включения
• Ширина: 3 модуля (54 мм), соответствует стандарту DIN 43880
• Подключение силовых проводов: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Способ монтажа: на DIN-рейку шириной 35 мм
• Соответствие стандарту: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор модульный 4НЗ 63А 230В МК-103 легко монтируется на стандартную DIN-рейку в любом распределительном щите. Для подключения силовых проводов используются винтовые зажимы - затягивать необходимо усилием, достаточным для плотного контакта, но без избыточного давления, чтобы не повредить медный проводник.

Управляющая катушка рассчитана на 230 В переменного тока. Подключение управляющей цепи выполняется через два вывода, помеченные A1 и A2. Обязательно проверьте соответствие напряжения питания катушки перед первым запуском - применение другого напряжения вызовет выход из строя.

Совместим с любыми устройствами, установленными на DIN-рейке того же форм-фактора. Может использоваться в паре с тепловыми реле, предохранителями или автоматическими выключателями (например, MCB).

Безопасность и стандарты

Контактор МК-103 сертифицирован согласно ГОСТ Р 51731-2001, что гарантирует безопасность при работе в бытовых и промышленных сетях. Степень защиты IP20 исключает доступ к токоведущим элементам при закрытом корпусе, однако не обеспечивает защиту от воды и пыли - поэтому не рекомендуется для открытых площадок или сырых помещений.

Преимущества

• Высокая механическая долговечность - способен выполнять десятки тысяч операций включения/выключения
• Простота установки благодаря модульной форме и стандартизированному креплению на DIN-рейку
• Отсутствие необходимости регулярного обслуживания - никаких настройек, смазки или профилактики
• Чёткое разделение силовой и управляющей цепей - снижает риск возникновения помех и аварий
• 4 нормально замкнутых контакта позволяют реализовать схемы безопасности, например, принудительное отключение при отказе управления

Ограничения применения

• Не для постоянного тока - только переменный ток (AC)
• Нельзя использовать во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для внешних установок - степень защиты IP20 не защищает от влаги и пыли
• Не предназначен для коммутации токов выше 63 А - превышение приведёт к оплавлению контактов
• Не имеет функции защиты от перегрузки - обязательно используйте в связке с автоматическим выключателем
• Катушка управления рассчитана только на 230 В - нельзя подключать к сети 110 В или 380 В

Примеры использования

• Автоматический запуск водоотводящего насоса по сигналу от поплавкового выключателя
• Управление вентиляционными установками в офисных зданиях по графику времени
• Включение освещения в подвале после срабатывания датчика движения
• Контроль работы компрессора холодильной камеры в торговом оборудовании
• Обеспечение аварийного отключения оборудования при сбое в контроллере

Практические советы

• Выбирая контактор модульный 4НЗ 63А 230В МК-103, убедитесь, что ваша нагрузка не превышает 3,8 кВт и не содержит значительных импульсных составляющих (например, стартеры крупных двигателей)
• При сборке щита соблюдайте минимальный зазор между этим контактором и другими устройствами - теплоотдача важна для длительной службы
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях повышенной вибрации
• Если требуется более высокая степень защиты (IP54+), выбирайте другой тип контактора - этот модельный ряд не адаптирован для таких условий
• Этот контактный аппарат идеален для систем, где важно сохранить “нормальное замкнутое” положение - он остаётся включённым даже при потере питания на управляющем входе
