Модульное твердотельное реле; выход 15А (24…280В АС); питание 24В DC; Функция "Включ.при пересечении нуля"; ширина 22.5мм | 771190248250 Finder 77.11.9.024.8250

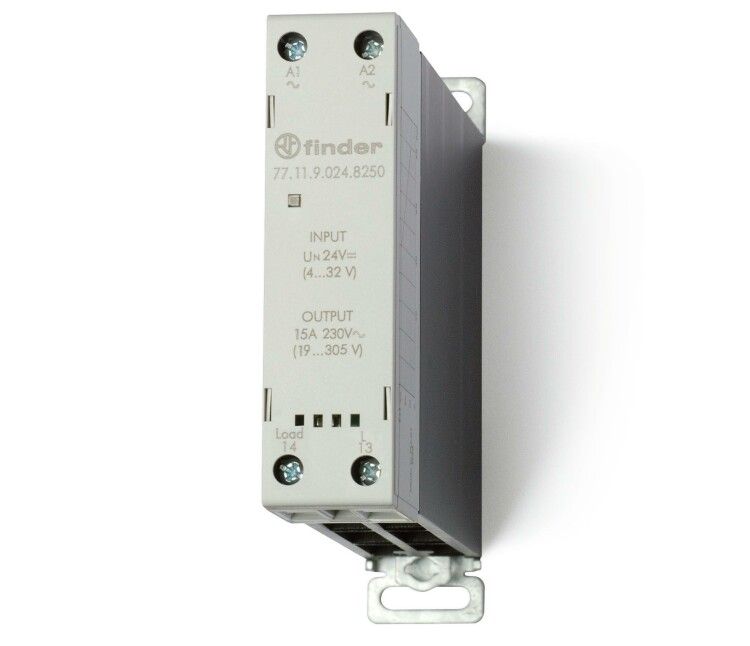

Реле модульное твердотельное Finder 77.11.9.024.8250 - это бесконтактное устройство для коммутации переменного тока в автоматических системах с управлением от постоянного напряжения 24 В. Подходит для частых включений, где важна долговечность и отсутствие дуги.

Назначение и область применения

Реле модульное твердотельное Finder 77.11.9.024.8250 предназначено для управления нагрузками переменного тока до 15 А в сетях 24–280 В. Благодаря функции включения при пересечении нуля, оно снижает импульсные помехи и механический износ подключённого оборудования. Применяется в системах автоматизации: тепловые насосы, нагревательные элементы, световые системы, маломощные двигатели, конвейеры и оборудование с чувствительной электроникой.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока
• Коммутируемый ток: 15 А (AC-1)
• Напряжение коммутируемой нагрузки: 24–280 В переменного тока
• Тип переключения: включение при переходе через ноль (zero-crossing)
• Количество контактов: 1 нормально открытый (NO)
• Форма контакта: однополюсный, без переключающего контакта
• Ширина корпуса: 22,5 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Способ монтажа: на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, умеренный климат с повышенной влажностью
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле модульное твердотельное Finder 77.11.9.024.8250 совместимо со всеми стандартными DIN-рейками шириной 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для надёжного соединения используйте отвёртки с плоскими жалами. Нет необходимости в радиаторе - теплоотвод достаточен при работе до 15 А. Монтировать можно в распределительных щитах, панелях управления, контроллерных шкафах. Не допускается установка в условиях высокой запылённости или влажности - IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Конструкция исключает образование дуги при переключении, что снижает риск возгорания. Соответствует требованиям безопасности для электрических устройств класса II - двойная изоляция, заземление не требуется.

Преимущества

• Отсутствие механических контактов - срок службы выше, чем у электромагнитных реле
• Включение при пересечении нуля минимизирует скачки тока и ЭМИ, защищая чувствительную нагрузку
• Низкий уровень шума при работе - идеально для помещений с требованием к тихому режиму
• Высокая скорость переключения - до 100 тыс. операций без потери характеристик
• Компактный формат (22,5 мм) позволяет экономить место в щите

Ограничения применения

• Не предназначен для коммутации токов более 15 А - превышение вызывает перегрев и отказ
• Запрещена работа с постоянным током - только переменный (AC)
• Нулевой ток коммутации AC-3 - нельзя использовать для управления двигателями под нагрузкой
• IP20 не защищает от влаги, пыли, брызг - не применяется вне закрытых щитов
• Чувствителен к перегрузкам по напряжению свыше 280 В - возможен пробой полупроводниковой части

Примеры использования

• Управление ТЭНами в системах отопления и горячего водоснабжения
• Включение/выключение LED-освещения в торговых залах
• Контроль работы вентиляторов в HVAC-системах
• Автоматизация процессов на конвейерах с частыми циклами включения
• Интерфейс между PLC и нагревательными элементами в промышленном оборудовании

Практические советы

• При использовании в цепях с индуктивной нагрузкой (например, катушки, трансформаторы) рекомендуется установка RC-демпферной цепочки для гашения выбросов напряжения
• Проверьте соответствие напряжения сети 24–280 В - даже кратковременные перенапряжения могут повредить реле
• Не забудьте проверить полярность при подключении цепи управления - 24 В постоянного тока должны быть правильно направлены
• При длительной работе на пределе (15 А) следите за температурой корпуса - если он слишком тёплый, возможно, нужен лучший доступ воздуха
• Для замены старого электромагнитного реле - учтите, что здесь нет слышимого щелчка; убедитесь, что система управления реагирует на сигнал включения
