Модульное твердотельное реле; выход 15А (24…280В АС); питание 230В AC; Функция "Произвольн.включ."; ширина 22.5мм | 771182308251 Finder 77.11.8.230.8251

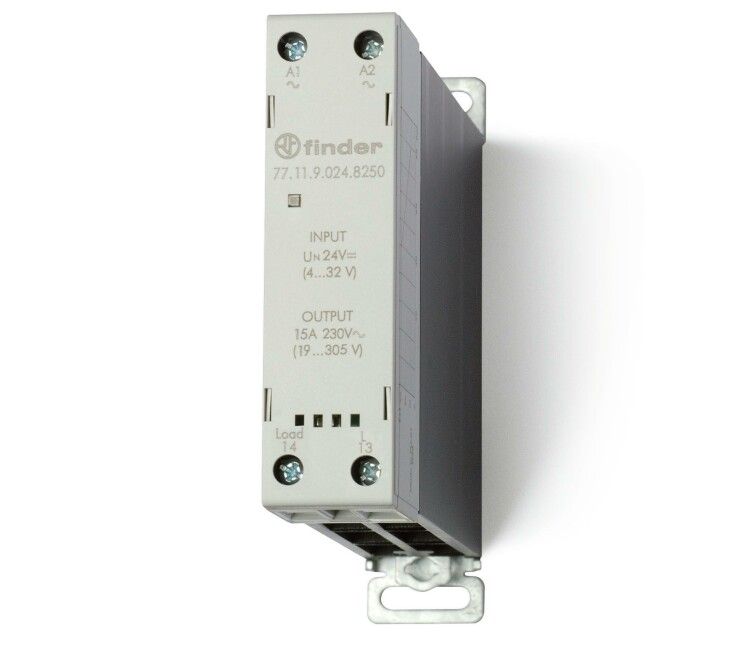

Реле модульное твердотельное Finder 77.11.8.230.8251 предназначено для бесконтактного управления нагрузками переменного тока в автоматизированных системах. Благодаря твердотельной технологии и компактному корпусу шириной 22,5 мм, устройство легко устанавливается на DIN-рейку и подходит для замены механических реле там, где важна долговечность и отсутствие помех.

Назначение и область применения

Реле модульное твердотельное Finder 77.11.8.230.8251 используется для коммутации нагрузок переменного тока без механических движущихся частей. Подходит для управления освещением, нагревательными элементами, насосами, вентиляторами и другими устройствами, работающими от сети 24–280 В AC. Часто применяется в панелях управления промышленным оборудованием, системах автоматизации и бытовой техники.

Технические характеристики

• Напряжение питания: 230 В AC
• Коммутируемый ток: до 15 А (при AC-1 - resistive load)
• Номинальный ток при индуктивной нагрузке (AC-3): 5,2 А
• Выходное напряжение: 24–280 В AC
• Количество контактов: один нормально открытый (NO)
• Количество фаз: одна
• Ширина: 22,5 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле модульное твердотельное Finder 77.11.8.230.8251 совместимо со всеми стандартными DIN-рейками 35 мм. Для установки достаточно защелкнуть устройство на рейке - никаких инструментов не требуется. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении входа (питание 230 В AC), хотя выходная цепь не требует полярности. Монтаж выполняйте в закрытых щитах, так как степень защиты IP20 не обеспечивает защиту от пыли и брызг.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных целей. Конструкция исключает образование дуги при переключении, что снижает риск возгорания. Климатическое исполнение УХЛ4 позволяет использовать устройство в помещениях с умеренным климатом, включая холодные цеха и неотапливаемые зоны.

Преимущества

• Отсутствие механических контактов - срок службы до миллиона операций, не зависит износа
• Бесшумная работа - идеально для мест, где важна тишина
• Нет искр и ЭМИ при переключении - подходит для чувствительной электроники
• Быстрое время срабатывания - менее 10 мс
• Компактный форм-фактор - экономия места в распределительном щите

Ограничения применения

• Не предназначен для постоянной работы при токе выше 15 А - возможен перегрев и отказ
• Индуктивные нагрузки (например, двигатели) должны быть ниже 5,2 А - превышение вызывает пробой полупроводниковых элементов
• Запрещена эксплуатация вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не работает с постоянным током (DC) - только переменный ток (AC)
• Чувствителен к перегрузкам по напряжению - превышение 280 В AC может повредить внутренние компоненты

Примеры использования

• Управление светильниками в системах умного дома через PLC
• Включение тепловых матов или инфракрасных обогревателей в производственных цехах
• Коммутация насосов в системах водоснабжения с частотным преобразователем
• Автоматизация конвейеров - управление пуском/остановкой двигателей малой мощности
• Замена старых механических реле в панелях, где требуется увеличение надежности

Практические советы

• При использовании с индуктивными нагрузками (двигатели, катушки) обязательно подключайте RC-демпфер или варистор параллельно выходу - это продлит срок службы реле.
• Убедитесь, что температура внутри щита не превышает +40 C - перегрев снижает допустимую коммутируемую мощность.
• Проверьте соответствие сечения проводов - слишком толстые провода могут плохо фиксироваться в клеммах.
• Для контроля состояния устройства используйте индикаторы на передней панели - они показывают наличие сигнала на входе, но не состояние выхода.
• При замене старого реле - проверьте тип нагрузки (AC-1 или AC-3) и выбирайте запас по току минимум 20 %.
