Модульное твердотельное реле; выход 15А (24…280В АС); питание 24В DC; Функция "Произвольн.включ."; ширина 22.5мм | 771190248251 Finder 77.11.9.024.8251

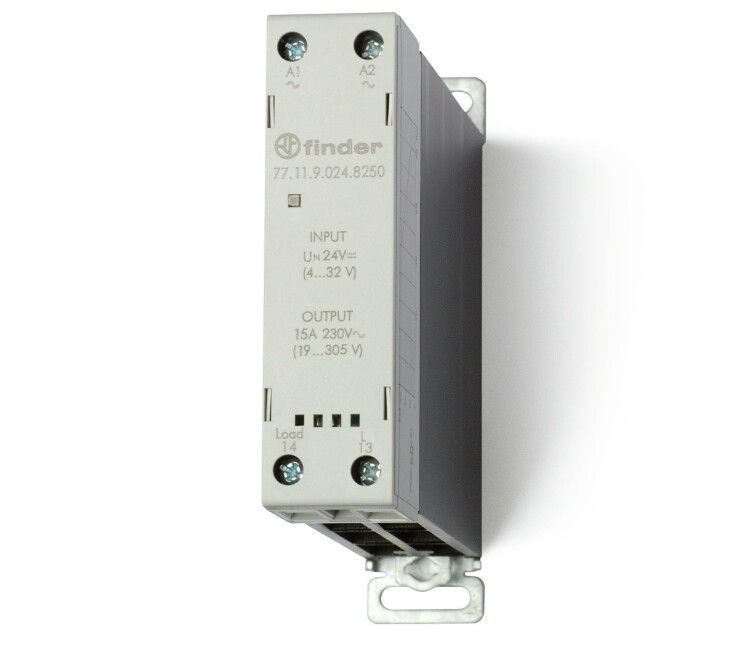

Реле модульное твердотельное Finder 77.11.9.024.8251 - устройство для бесконтактного коммутирования нагрузок переменного тока с управлением от постоянного напряжения 24 В. Подходит для автоматизации систем, где важна долговечность и отсутствие механического износа.

Назначение и область применения

Реле модульное твердотельное Finder 77.11.9.024.8251 используется для включения и выключения электрических нагрузок переменного тока без механических контактов. Благодаря твердотельной технологии не имеет движущихся частей - это исключает искрообразование, снижает уровень шума и увеличивает срок службы. Применяется в системах автоматического управления: станках, конвейерах, освещении, тепловых насосах, системах вентиляции и других устройствах, требующих частых переключений.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока (DC)
• Коммутируемый ток: до 15 А при нагрузке AC-1 (резистивная нагрузка)
• Номинальный ток при AC-3: 5,2 А (индуктивная нагрузка, например, двигатели)
• Напряжение нагрузки: 24–280 В переменного тока (AC)
• Форма управления: произвольное включение - реле активируется при подаче управляющего сигнала, вне зависимости от фазы сети
• Количество контактов: один нормально открытый (NO) контакт
• Ширина корпуса: 22,5 мм - совместимо со стандартными DIN-рейками
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Нормативы: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле модульное твердотельное Finder 77.11.9.024.8251 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на передней панели: вход управления - два провода на 24 В DC; выход - два провода на нагрузку переменного тока. Клеммы рассчитаны на жилы сечением до 2,5 мм2. Никаких дополнительных элементов (например, радиаторов) не требуется при работе с током до 15 А в режиме AC-1. При нагрузке близкой к пределу рекомендуется установка в хорошо вентилируемом месте.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность и надежность реле для бытовых и аналогичных применений. Конструкция обеспечивает гальваническую развязку между управляющей цепью (24 В DC) и силовой нагрузкой (до 280 В AC). Отсутствие механических контактов снижает риск возникновения дугового замыкания, что повышает безопасность в средах с взрывоопасной пылью или паром (при условии соблюдения степени защиты IP20).

Преимущества

• Отсутствие механического износа - срок службы превышает 10 млн операций
• Бесшумная работа - идеально для помещений с чувствительностью к шуму
• Высокая скорость переключения - подходит для импульсного управления
• Не вызывает помех в радиочастотном спектре - не нуждается в фильтрах
• Устойчиво к вибрациям и ударным нагрузкам - подходит для мобильных и промышленных объектов

Ограничения применения

• Не предназначено для работы с постоянным током - только переменный (AC)
• Степень защиты IP20 не позволяет использовать в условиях пыли, влаги или на открытом воздухе
• При длительной нагрузке выше 10 А возможен нагрев - необходима хорошая вентиляция
• Запрещено подключать емкостные или высокочастотные нагрузки - возможны ложные срабатывания
• Не подходит для управления мощными индуктивными нагрузками свыше 5,2 А (AC-3) без дополнительной защиты

Примеры использования

• Управление нагревательными элементами в термокамерах
• Переключение светильников в системах умного дома
• Автоматический запуск вентиляторов по сигналу от контроллера
• Коммутация двигателей малой мощности в конвейерных линиях
• Управление пневматическими клапанами через реле-регуляторы

Практические советы

• При использовании с индуктивной нагрузкой (двигатели, катушки) обязательно подключите RC-цепь или варистор для гашения переходных процессов
• Проверьте соответствие напряжения нагрузки - максимальное 280 В AC, ниже 24 В реле может не сработать
• Убедитесь, что управляющее напряжение 24 В DC стабильно - скачки могут вызвать некорректное срабатывание
• При монтаже рядом с другими реле или преобразователями - оставляйте минимум 10 мм свободного пространства для теплоотвода
• Для контроля состояния можно подключить индикационный светодиод на управляющую цепь - он покажет наличие сигнала
