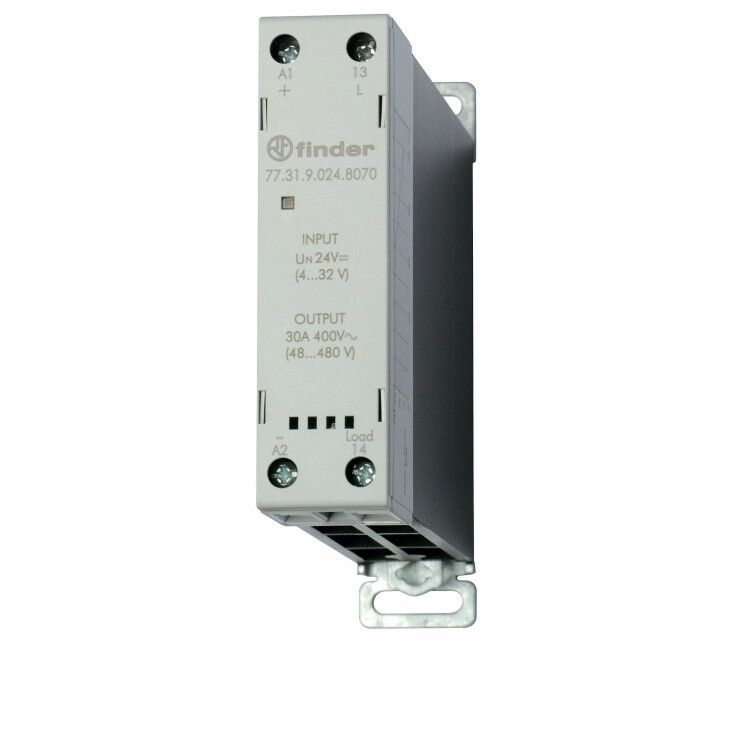

Модульное твердотельное реле; выход 30А (60…440В АС); питание 24В DC; Функция "Включ.при пересечении нуля"; ширина 22.5мм | 773190248050 Finder 77.31.9.024.8050

Реле модульное твердотельное Finder 77.31.9.024.8050 предназначено для бесконтактного коммутирования нагрузок переменного тока до 30 А. Подходит для частого включения-выключения в системах автоматизации, где важна долговечность и отсутствие механического износа.

Назначение и область применения

Реле модульное твердотельное Finder 77.31.9.024.8050 используется для управления нагревательными элементами, светильниками, насосами, вентиляторами и другими устройствами переменного тока. Благодаря функции включения при пересечении нуля снижается импульсная нагрузка на сеть и саму нагрузку. Применяется в панелях управления промышленным оборудованием, конвейерах, системах теплоснабжения и автоматизированных линиях.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока
• Номинальный ток нагрузки: 30 А (AC-1)
• Рабочее напряжение нагрузки: 60–440 В переменного тока
• Максимальный пиковый ток: 520 А (кратковременный, при запуске)
• Тип переключения: включение при переходе через ноль (zero-crossing)
• Конфигурация контактов: 1 нормально разомкнутый контакт (1NO)
• Количество фаз: однофазное
• Ширина корпуса: 22,5 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25 C до +40 C)
• Способ монтажа: на DIN-рейку 35 мм
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле модульное твердотельное Finder 77.31.9.024.8050 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения входа управления используются клеммы для провода сечением до 2,5 мм2. Выходные клеммы рассчитаны на провода до 4 мм2. Монтаж возможен в распределительных щитах с достаточным воздушным зазором вокруг устройства. Не требует дополнительного охлаждения при работе с номинальным током 30 А.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных целей. Климатическое исполнение УХЛ4 позволяет использовать устройство в помещениях с контролируемым микроклиматом, включая холодные цеха. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от влаги или пыли - не применяйте в сырых или пыльных средах без дополнительной защиты.

Преимущества

• Отсутствие механических контактов - срок службы выше, чем у электромагнитных реле
• Функция включения при пересечении нуля снижает помехи в сети и продлевает жизнь ламп и нагревателям
• Малые габариты (22,5 мм) позволяют компактно размещать несколько реле в одном щите
• Низкий уровень тепловыделения при номинальной нагрузке
• Износостойкость - подходит для тысяч циклов включения/выключения

Ограничения применения

• Не работает с постоянным током - только переменный (AC)
• Запрещена установка во влажных, пыльных или взрывоопасных зонах - IP20 недостаточно
• Пиковое напряжение более 440 В вызывает пробой - не применять в сетях с высокими скачками
• При длительной работе близко к пределу 30 А требуется проверка температуры окружающей среды - перегрев возможен при плохой вентиляции
• Не рекомендуется для управления индуктивными нагрузками с большой постоянной времени (например, мощные двигатели) без дополнительной защиты

Примеры использования

• Управление ТЭНами в термических аппаратах
• Включение LED-освещения в производственных помещениях
• Коммутация вентиляторов охлаждения в ЧПУ-станках
• Автоматизация системы отопления в промышленных зданиях
• Частое включение-выключение нагревательных плит в пищевой промышленности

Практические советы

• При использовании с активной нагрузкой (например, ТЭНами) можно не устанавливать дополнительные RC-цепочки - функция zero-crossing уже минимизирует помехи
• Для индуктивных нагрузок (электромагниты, маломощные двигатели) рекомендуется параллельно реле модульное твердотельное Finder 77.31.9.024.8050 установить варистор или TVS-диод для гашения ЭДС самоиндукции
• Проверьте соответствие сечения проводов: для 30 А используйте медные провода не менее 4 мм2
• Не забудьте про вентиляцию - даже при IP20 важно обеспечить свободный поток воздуха вокруг реле при длительной нагрузке
• При замене старого электромагнитного реле - учтите, что твердотельное не имеет слышимого щелчка; убедитесь, что система управления получает сигнал обратной связи, если он необходим
