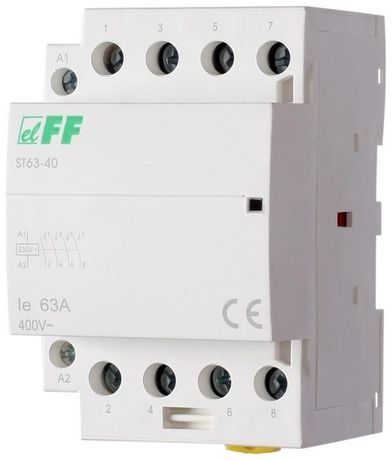

Контактор модульный ST-63-40 230В 63А F&F EA13.001.005 Евроавтоматика

Контактор модульный 230В 63А 4 нормально открытых контакта от Евроавтоматика - устройство для дистанционного включения и отключения мощных электрических цепей, устанавливаемое на DIN-рейку. Артикул ea13.001.005 подходит для управления двигателями, нагревательными элементами и другим оборудованием с током до 63 А.

Назначение и область применения

Контактор модульный 230В 63А 4 нормально открытых контакта предназначен для частого коммутирования силовых цепей переменного тока. Он используется там, где требуется удалённое управление нагрузкой без ручного вмешательства. Подходит для автоматизации систем: насосов, вентиляторов, конвейеров, тепловых установок и других устройств с мощностью до 8,5 кВт.

Технические характеристики

• Номинальное напряжение: 400 В - максимальное рабочее напряжение силовой цепи
• Номинальный ток: 63 А - допустимый постоянный ток через контакты
• Напряжение катушки управления: 230 В AC - требует подачи именно этого напряжения для срабатывания
• Количество силовых полюсов: 4 - все четыре контакта одновременно замыкаются при включении
• Количество нормально открытых контактов: 4 - все контакты разомкнуты при отсутствии питания на катушке
• Максимальная нагрузка: 3900 В·А - предельная видимая мощность, которую можно коммутировать
• Номинальная мощность электродвигателя: 8,5 кВт - рекомендованная мощность двигателя для надёжного управления
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение: Нереверсивное - работает только в одном направлении, не поддерживает изменение полярности
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Количество модулей: 3 - занимает три модуля на DIN-рейке (обычно 17,5 мм каждый)
• Глубина монтажа: 65 мм - минимальное расстояние от поверхности шкафа до задней стенки устройства
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Диапазон рабочих температур: от -25 C до +50 C - не использовать вне этих границ
• Индикация: Механическая - красный флажок на передней панели показывает текущее состояние (включен/выключен)
• Тип подключения: Винтовое - провода фиксируются зажимами с помощью отвертки

Совместимость и монтаж

Контактор модульный 230В 63А 4 нормально открытых контакта совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть устройство на рейке - никаких дополнительных креплений не требуется. Подключение проводов выполняется винтовыми зажимами: входные и выходные клеммы расположены сверху и снизу. Обязательно соблюдайте момент затяжки - переусердствовать нельзя, чтобы не повредить пластиковые корпуса клемм. Глубина монтажа 65 мм требует достаточного внутреннего пространства в щите. Убедитесь, что рядом нет источников тепла выше +50 C.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для контактных аппаратов. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - не применяйте в сырых или запылённых средах без дополнительной герметизации шкафа. Индикация механического состояния позволяет оператору визуально определить положение контактов даже при отключённом питании.

Преимущества

• Чёткая визуальная индикация состояния - красный флажок легко заметить издалека
• Высокий ток коммутации - способен работать с нагрузками до 63 А без перегрузки
• Удобный монтаж на DIN-рейку - экономит время при сборке шкафов
• Надёжное винтовое подключение - минимизирует риск ослабления контактов при вибрации
• Энергонезависимое положение контактов - после отключения питания они всегда возвращаются в исходное состояние

Ограничения применения

• Не предназначена для реверса - нельзя менять направление вращения двигателей
• IP20 - не подходит для установки в открытом воздухе, на улице или во влажных помещениях без дополнительной защиты
• Требуется стабильное напряжение 230 В на катушку - скачки или просадки ниже 85 % могут вызвать некорректное срабатывание
• Запрещено использование при температурах ниже -25 C и выше +50 C - возможны отказы или снижение срока службы
• Не следует применять для частого включения-выключения более 1200 раз в час - это превышает допустимую электромеханическую износостойкость

Примеры использования

• Автоматический контроль системы отопления - включение котлов и насосов по сигналу термореле
• Управление вентиляцией в промышленных цехах - включение/выключение вентиляторов по графику
• Контроль освещения крупных помещений - включение света по таймеру или датчику движения
• Управление конвейерной лентой - включение мотора при старте производства
• Системы аварийного отключения - отключение оборудования при срабатывании датчиков безопасности

Практические советы

• Выбирая контактор модульный 230В 63А 4 нормально открытых контакта, проверьте соответствие напряжения катушки (230 В) вашей системе управления - неверное напряжение приведёт к отказу
• При подключении силовых проводов используйте жилы сечением не менее 10–16 мм2 - для 63 А это критично
• Установите дополнительный автоматический выключатель перед контактором - он защитит устройство от коротких замыканий
• При использовании в шкафу с высокой плотностью компоновки учтите глубину 65 мм - возможно потребуется увеличение габаритов шкафа
• Проверяйте состояние флажка регулярно - если он остаётся в поднятом состоянии при отсутствии питания, это указывает на заклинивание механизма
• Не смешивайте этот контактор с другими сериями - хотя внешний вид одинаковый, параметры и срок службы могут отличаться
