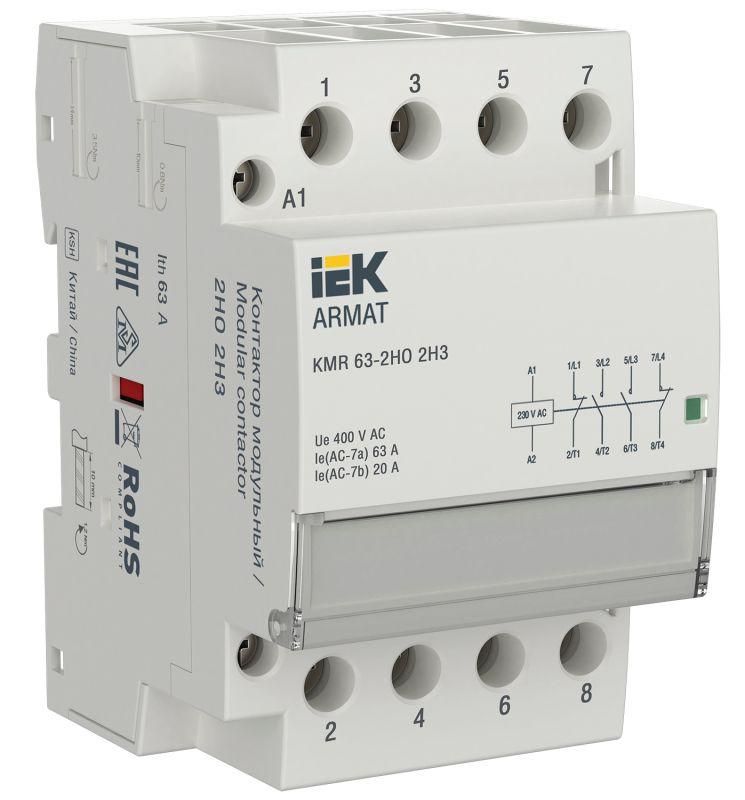

Контактор модульный KMR 63А 230В AC 2НО 2НЗ ARMAT IEK AR-KMR10-063-22-230

Контактор модульный KMR 63А 230В AC 2 нормально открытых 2 нормально закрытых от бренда IEK - устройство для автоматического включения и отключения нагрузок до 63 А в сетях переменного тока. Подходит для управления двигателями, насосами, системами отопления и освещением. Артикул ar-kmr10-063-22-230 относится к серии ARMAT.

Назначение и область применения

Контактор модульный KMR 63А 230В AC 2 нормально открытых 2 нормально закрытых используется для дистанционного управления мощными электрическими нагрузками. Он применяется там, где требуется частое включение/выключение - например, в системах автономного отопления, на насосных станциях, управляющих цепях конвейеров и светильниках большой мощности. Устройство работает в паре с терморегуляторами, таймерами или PLC, обеспечивая безопасную коммутацию токов до 63 А.

Технические характеристики

• Номинальный рабочий ток: 63 А (класс AC-1 / AC-7a)
• Номинальное напряжение силовой цепи: 400 В переменного тока
• Напряжение катушки управления: 230 В переменного тока (AC)
• Количество силовых полюсов: 4 - позволяет коммутировать три фазы + ноль или использовать как два двухполюсных контакта
• Контакты управления: 2 нормально открытых (NO) + 2 нормально закрытых (NC)
• Тип тока: переменный (AC)
• Исполнение: нереверсивное - управление только в одном направлении
• Монтаж: на DIN-рейку шириной 35 мм
• Занимаемое количество модулей: 3 (ширина 54 мм)
• Глубина установки: 68 мм - требует достаточного места за рейкой
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор модульный KMR 63А 230В AC 2 нормально открытых 2 нормально закрытых совместим с любыми стандартными DIN-рейками (EN 60715). Для монтажа достаточно защелкнуть корпус на рейке - никаких дополнительных креплений не требуется. Подключите питание катушки (L/N) к 230 В AC, а силовые провода - к верхним и нижним клеммам. Обязательно соблюдайте полярность при подключении катушки. Винтовые зажимы затягиваются отверткой; момент не более 1,5 Нм - перетягивать нельзя, чтобы не повредить изоляцию.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Серия ARMAT прошла сертификацию в России и странах ЕАЭС. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для установки во влажных помещениях, на улице или в местах с высокой запыленностью. Для таких условий рекомендуются контакторы с IP65 и выше.

Преимущества

• Бесшумная работа катушки - отсутствует гул и вибрация даже при длительной работе
• Высокая надежность механических контактов - рассчитана на десятки тысяч операций
• Четкая визуальная индикация положения контактов через окно на корпусе
• Широкий выбор напряжений катушек в серии ARMAT - можно заменить на 12, 24, 48 В при необходимости
• Раздельные группы контактов - удобно для создания сложных схем управления

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно
• Не поддерживает реверс - для изменения направления вращения двигателя нужен другой тип устройства
• Максимальный ток 63 А - не подходит для нагрузок свыше этого значения
• Требуется минимум 68 мм свободной глубины за DIN-рейкой - не подходит для компактных щитов
• Катушка управления только на 230 В AC - другие напряжения доступны в других артикулах серии

Примеры использования

• Автоматическое включение теплого пола по сигналу термостата
• Управление циркуляционным насосом в системе отопления
• Коммутация мощных LED-светильников в торговых залах
• Пуск асинхронного двигателя 15–22 кВт через кнопочный пост
• Логическая схема с использованием NC-контактов для аварийного отключения

Практические советы

• Выбирая контакт, проверьте посадочный диаметр проводов - он должен подходить под зажимы (до 25 мм2 медных жил)
• Для долгой службы используйте предохранители или автоматические выключатели перед контактором - он не имеет встроенной защиты от перегрузки
• Если планируете менять напряжение катушки - выбирайте другую модель серии ARMAT, а не меняйте катушку самостоятельно
• При сборке щита оставляйте 10–15 мм между соседними контактами для лучшего теплоотвода
• Проверяйте целостность контактов после первых 100–200 включений - особенно при больших токах
