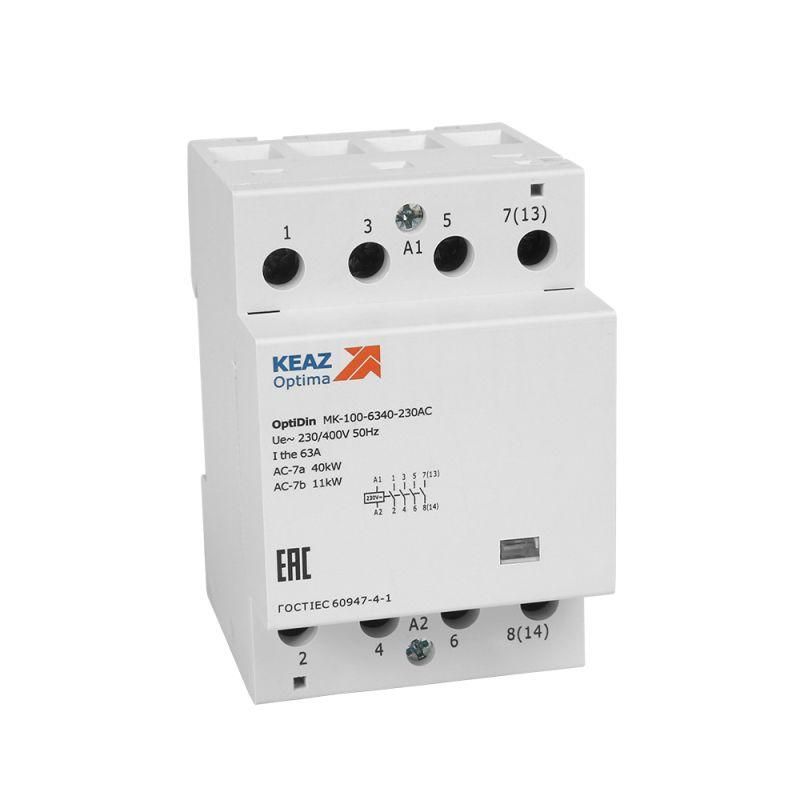

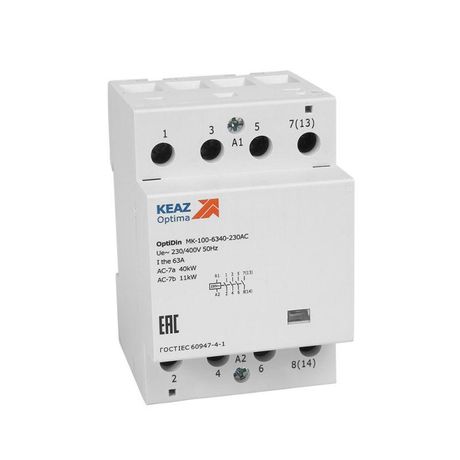

Контактор модульный OptiDin MK-100-6331-230AC | 321207 КЭАЗ

Контактор модульный 230В AC 3НО НЗ 63А OptiDin MK-100-6331-230AC - устройство для дистанционного включения и отключения мощных нагрузок в сетях переменного тока. Подходит для автоматизации систем освещения, нагревательных элементов и промышленного оборудования. Производится КЭАЗ в серии OptiDin, артикул MK-100-6331-230AC.

Назначение и область применения

Контактор модульный 230В AC 3НО НЗ 63А OptiDin MK-100-6331-230AC используется для коммутации силовых цепей с током до 63 А. Управление осуществляется через катушку 230 В переменного тока. Применяется в распределительных щитах для управления: светильниками, тепловыми пушками, насосами, вентиляцией, конвейерами и другим оборудованием с активной или смешанной нагрузкой.

Технические характеристики

• Номинальное напряжение управления: 230 В AC (катушка)
• Номинальный ток главных контактов: 63 А
• Тип тока: Переменный (AC)
• Количество силовых полюсов: 4
• Контакты: 3 нормально открытых (НО), 1 нормально замкнутый (НЗ)
• Способ подключения силовых проводов: винтовые зажимы
• Способ монтажа: на DIN-рейку (3 модуля)
• Глубина установки: 56 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченного доступа пыли)
• Рабочая температура: от –40 C до +60 C
• Потребляемая мощность катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Максимальная нагрузка двухламповыми люминесцентными светильниками: 60 В·А
• Материал корпуса: термостойкий пластик
• Категория применения: AC-7 (для управляемых нагрузок типа освещения)

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется защёлкиванием на рейку - никаких инструментов не требуется. Для фиксации используйте винтовые зажимы на входах и выходах силовых контактов. Обязательно соблюдайте момент затяжки - перетягивать нельзя, чтобы не повредить медные клеммы. Катушка управления подключается к отдельному цепям управления (например, от кнопок, таймеров, датчиков). Контактор MK-100-6331-230AC можно легко дополнить вспомогательными контактами, блокировками или RC-фильрами - все аксессуары из серии OptiDin совместимы.

Безопасность и стандарты

Соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Категория применения AC-7 указывает на оптимизацию под нагрузки с высокими импульсными токами - такие как люминесцентные и светодиодные светильники. Конструкция обеспечивает безопасную работу даже при частых включениях. IP20 предполагает использование только внутри закрытых щитов - не предназначен для улицы или сырых помещений.

Преимущества

• Визуальный индикатор положения контактов - видно, включен ли контактор, даже без тестера
• Низкий уровень шума при работе - менее 15 дБ, подходит для жилых и офисных помещений
• Энергоэффективность: потребляет всего 0,8–2,6 Вт при управлении, снижает нагрузку на источник питания
• Высокая скорость срабатывания - 13–15 мс, минимизирует просадки напряжения
• Двойной разрыв контактов - увеличивает надёжность отключения и срок службы
• Композитные материалы контактов позволяют коммутировать больше ламп, чем аналоги других производителей
• Широкий диапазон температур - работает в холодных складах и жарких цехах

Ограничения применения

• Не предназначена для постоянного тока (DC) - использовать только с переменным током 230 В
• IP20 - запрещено применять во влажных помещениях, на улице или в местах с повышенной запылённостью
• Максимальная нагрузка на люминесцентные лампы - 60 В·А; превышение вызовет преждевременный износ контактов
• Не рекомендуется для частого включения двигателей с высоким пусковым током - лучше выбрать контактор категории AC-1 или AC-3
• Подключение к сети выше 230 В недопустимо - риск пробоя катушки

Примеры использования

• Автоматическое включение системы освещения в торговом зале по сигналу таймера
• Управление тепловыми завесами в логистическом центре
• Коммутация группы LED-светильников в офисном помещении через PLC
• Включение вентиляторов в серверной комнате при превышении температуры
• Удалённое отключение нагревателя в бассейне по команде с пульта

Практические советы

• При подборе контактора проверьте, что ваша нагрузка не превышает 63 А - особенно важно для стартеров и нагревателей
• Для защиты от скачков напряжения на катушку добавьте вспомогательный RC-фильтр (совместим с OptiDin)
• Обязательно выключите питание перед монтажом - даже при отключенной катушке силовые контакты могут находиться под напряжением
• При использовании с люминесцентными лампами - не превышайте 60 В·А суммарной мощности, иначе контакты будут подгорать
• При сборке щита учтите глубину 56 мм - место должно хватить не только на сам контактор, но и на другие устройства рядом
• Контактор MK-100-6331-230AC от КЭАЗ имеет хорошую ремонтопригодность - при необходимости можно заменить только катушку, не меняя весь блок
