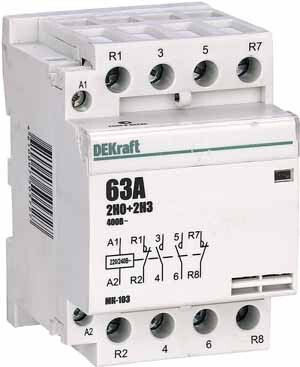

Контактор модульный 2НО+2НЗ 63А 230В МК-103 | 18090DEK DEKraft APC

Контактор модульный МК-103 2НО+2НЗ 63А 230В от DeKraft — устройство для дистанционного включения и отключения электроприборов с частыми циклами работы. Подходит для монтажа на DIN-рейку, используется в системах автоматизации с нагрузкой до 63 А. Артикул 18090dek.

Назначение и область применения

Контактор модульный МК-103 2НО+2НЗ 63А 230В предназначен для коммутации силовых цепей переменного тока с высокой частотой включений. Он управляет нагрузками, которые требуют регулярного включения и выключения — например, насосами, вентиляторами, компрессорами, светильниками и маломощными нагревательными элементами. Устройство не предназначено для защиты от перегрузок или коротких замыканий — его используют совместно с автоматическими выключателями (MCB).

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 220–230 В
• Номинальный рабочий ток: 63 А
• Номинальное напряжение силовой цепи: 400 В
• Коммутируемая мощность (класс AC-3): 3,8 кВт
• Количество силовых полюсов: 2
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Ширина: 3 модуля (54 мм)
• Глубина установки: 68 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Подключение силовых проводов: винтовые зажимы
• Максимальное сечение кабеля: 25 мм²
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 (работает при температуре от −25°C до +40°C, умеренно влажный климат)
• Нормативный документ: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 2НО+2НЗ 63А 230В устанавливается на стандартную DIN-рейку типа TS35. Для фиксации достаточно защелкнуть его на рейке — дополнительные крепления не требуются. Подключение силовых проводов выполняется через винтовые зажимы: затягивать необходимо равномерно, чтобы избежать повреждения жил. Вспомогательные контакты (2НО+2НЗ) подходят для сигнализации состояния или создания блокировочных цепей. Обязательно проверьте соответствие напряжения катушки (230 В) источнику управления — использование другого напряжения приведёт к выходу устройства из строя.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001, который определяет безопасность и надёжность модульных аппаратов. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает защиту от пыли и влаги — поэтому устройство следует устанавливать внутри распределительных щитов, защищённых от внешних воздействий. Не допускается применение вне помещений или в условиях повышенной запылённости без дополнительной герметизации.

Преимущества

• Высокая механическая износостойкость — рассчитан на частые циклы включения/выключения
• Компактный формат (3 модуля) экономит место в щите
• Простота монтажа и замены — не требуется инструмент для демонтажа
• Наличие двух НО и двух НЗ контактов позволяет реализовать сложные схемы управления без дополнительных реле
• Работает без обслуживания — не требует смазки, регулировки или профилактики

Ограничения применения

• Не предназначен для защиты от перегрузок — обязательно используйте вместе с автоматическим выключателем
• IP20 не подходит для влажных, пыльных или наружных условий
• Максимальная мощность 3,8 кВт при AC-3 — не использовать для двигателей с высоким пусковым током свыше 63 А
• Не рекомендован для постоянной работы при температуре ниже −25°C или выше +40°C
• Не поддерживает реверс — нельзя менять направление вращения двигателя без внешнего переключения

Примеры использования

• Управление циркуляционным насосом в системе отопления
• Включение вытяжной вентиляции по сигналу от термостата
• Автоматическое включение освещения в подвале по таймеру
• Контроль работы компрессора в холодильной камере
• Удалённое управление тепловыми завесами через PLC или кнопочные посты

Практические советы

• Выбирайте автоматический выключатель с номиналом не более 63 А и характеристикой C или D для защиты от пусковых токов
• При подключении кабелей сечением 25 мм² убедитесь, что жилы хорошо зачищены и не имеют оголённых участков — это предотвратит перегрев
• Избегайте установки рядом с источниками тепла — перегрев снижает срок службы контактной группы
• Для контроля состояния контактора используйте вспомогательные контакты (НО/НЗ) — они позволяют передавать сигнал в систему управления
• При необходимости можно докупить дополнительные аксессуары — например, блокирующие механизмы или индикацию положения
• Проверяйте напряжение на катушке перед первым включением — даже небольшое отклонение от 230 В может вызвать зависание или отказ
