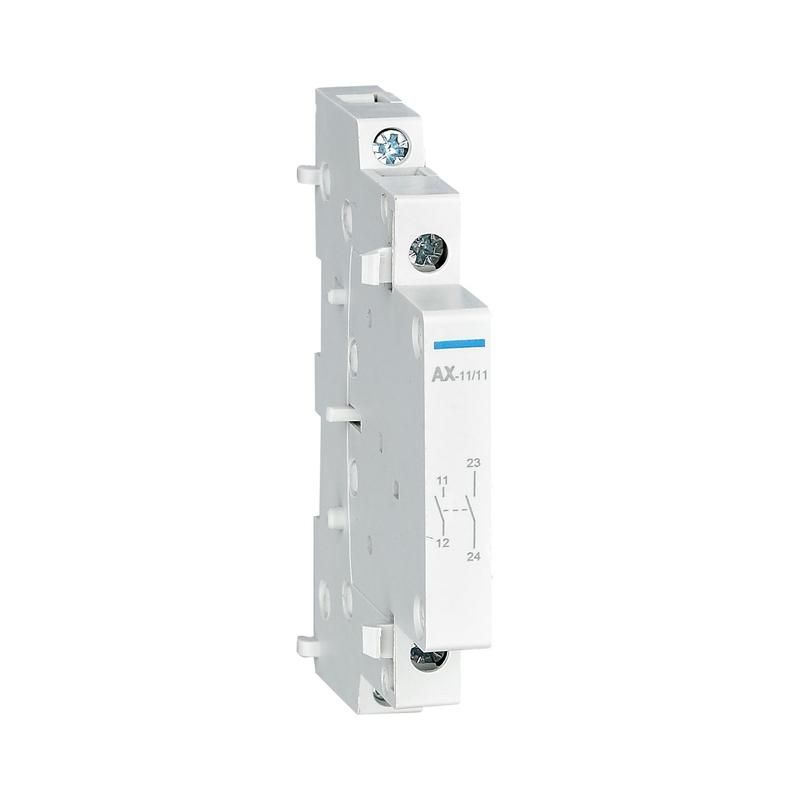

Приставка дополнительных контактов AX-11/20 6А 2НО CHINT 257525

Приставка дополнительных контактов AX-11/20 2 нормально открытых (НО) (R) от CHINT предназначена для расширения функционала модульных контакторов серии NCH8. Устройство устанавливается сбоку на контактном аппарате и обеспечивает управление внешними цепями через два изолированных контакта, активируемых одновременно с основным контактором.

Назначение и область применения

Приставка AX-11/20 2 нормально открытых (НО) (R) используется для передачи сигнала состояния контактора в другие устройства: кнопочные посты, реле времени, PLC, световые индикаторы или системы контроля. Подходит для автоматизации технологических процессов, где требуется физическое разъединение цепей управления и силовой нагрузки.

Технические характеристики

• Количество нормально открытых (НО) контактов: 2
• Номинальный рабочий ток (AC-15): 6 А - допустимый ток для коммутации слаботочных цепей управления, например, сигналов реле или индикации;
• Тип подключения: винтовые зажимы - надёжная механическая фixация провода до 2,5 мм2;
• Способ монтажа: установка сбоку на корпусе контактора; монтаж сверху - совмещён с конструкцией контактора, не требует дополнительного места;
• Ширина: 9 мм - компактный форм-фактор, позволяет разместить несколько приставок рядом;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не рассчитана на влагу или пыль вне шкафа;
• Установка: на DIN-рейку 35 мм, симметричная - совместима со всеми стандартными направляющими в щитах;
• Степень загрязнения: 2 - рекомендовано использование внутри закрытых электрошкафов с контролируемой средой.

Совместимость и монтаж

Приставка AX-11/20 2 нормально открытых (НО) (R) совместима исключительно с модульными контакторами серии NCH8. Монтируется боковым способом - плотно фиксируется на правую или левую сторону корпуса контактора без инструментов. Для установки необходимо вывести рычаг механизма контактора в положение “запущено” и защёлкнуть приставку до характерного щелчка. Кабели подсоединяются к винтовым клеммам: предварительно зачистите жилы на 6–8 мм, затяните усилием 0,4 Нм - переусиливать нельзя, чтобы не повредить пластик.

Безопасность и стандарты

Проект соответствует требованиям IEC 60947-5-1 для вспомогательных устройств. Применяется в системах класса II (защита двойной изоляцией). Отсутствие сертификата ATEX делает её непригодной для взрывоопасных зон. Электрический пробивной уровень - ограничен внутренней изоляцией между контактами и рамкой, поэтому не используйте в высоковольтных цепях выше 690 В переменного тока.

Преимущества

• Функциональное расширение контактора без замены всего аппарата - экономия стоимости и времени;
• Герметичная конструкция контактов снижает риск окисления и скачков сопротивления;
• Цифровая маркировка на корпусе (NO1, NO2) ускоряет диагностику и обслуживание;
• Работает с любым типом управления контактора NCH8 - постоянный или переменный ток на катушке.

Ограничения применения

• Не мощные нагрузки - максимальный ток 6 А запрещает применение для питания двигателей, нагревателей или освещения;
• Запрещено использовать во влажных помещениях, на улице или в местах с повышенной запылённостью - степень защиты IP20 недостаточна;
• Несовместима с другими сериями контакторов, кроме NCH8 - попытки адаптации могут повредить механизм;
• Не имеет встроенной индикации состояния - необходим внешний индикатор для визуального контроля.

Примеры использования

• Подключение индикатора “работает” на панель оператора при включении насоса через NCH8;
• Передача сигнала “замкнут” в ПЛК для логического управления конвейером;
• Активация аварийного зуммера после срабатывания теплового реле, связанного с NCH8;
• Обеспечение блокировки другого оборудования пока работает главный контур.

Практические советы

• Выбирая количество приставок, помните: каждая занимает 9 мм на рейке - планируйте место заранее;
• Проверьте, что контактор NCH8 установлен правильно - неплотная посадка вызывает плохой контакт в приставке;
• При многократных циклах включения (более 1000 в час) следите за температурой - длительная работа при t > +55C снижает срок службы;
• Для удобства обслуживания заводите провода в один цвет: красный - вход, белый - выход к нагрузке;
• Не забудьте отключить питание перед заменой или проверкой - даже малый ток 6 А может вызвать дугу при размыкании под нагрузкой.
