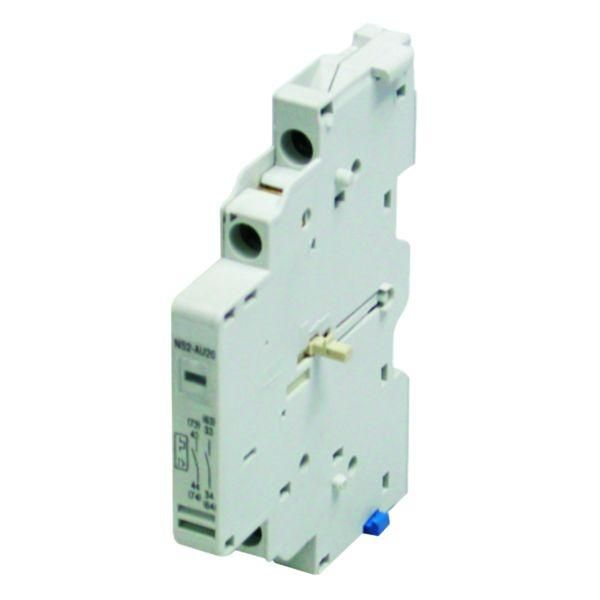

Контакт дополнительный NS2-AU20 для NS2-80B (R) CHINT 495942

Дополнительный контакт NS2-AU20 для NS2-80B (R) от бренда CHINT - это модульный компонент, предназначенный для расширения функционала автоматических выключателей серии NS2. Устанавливается на сторону устройства, позволяет передавать сигналы о состоянии включения/выключения в систему управления без изменения основной цепи нагрузки.

Назначение и область применения

Дополнительный контакт NS2-AU20 для NS2-80B (R) используется для удалённого контроля состояния автомата - например, чтобы определить, замкнут ли главный контакт или произошло отключение. Подходит для интеграции в системы автоматизации, сигнализации, ЛАУ, пульты управления. Применяется там, где важно знать реальное положение выключателя, даже если он находится за стеной или в щите.

Технические характеристики

• Номинальный рабочий ток: 6 А - способен коммутировать слаботочные управляющие цепи, например, реле, индикаторы, входы PLC;
• Количество нормально открытых (НО) контактов: 2 - два отдельных контакта, которые замыкаются при включении автомата;
• Количество нормально закрытых (НЗ) контактов: 0 - нет контактов, которые работают в противоположном режиме;
• Тип подключения: винтовые зажимы - надёжное физическое соединение, требует предварительной подготовки провода;
• Способ монтажа: монтаж сбоку - устанавливается параллельно корпусу автомата, занимает минимум места;
• Исполнение: монтаж сверху - совместим с верхним расположением выводов NS2-80B (R);
• Переключающие контакты: отсутствуют - не предназначен для переключения цепей, только для сигнализации.

Совместимость и монтаж

Дополнительный контакт NS2-AU20 для NS2-80B (R) совместим исключительно с автоматическими выключателями серии NS2, имеющими соответствующую клеммную площадку. Монтируется путём плотного защёлкивания на боковой поверхности аппарата - не требует инструментов. После установки необходимо затянуть винтовые клеммы до упора, используя отвертку с плоским жалом. Перед монтажом убедитесь, что питание отключено.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов IEC 60947-1 и IEC 60947-2. Контакты рассчитаны на работу в условиях, допустимых для класса II защиты. Не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая надёжность механической связи с основным аппаратом - контакт работает точно с положением рычага автомата;
• Не влияет на токовые характеристики основной цепи - изолированная система сигнализации;
• Легко заменяемый - можно снять и поменять без демонтажа всего выключателя;
• Экономит место в шкафу - компактный форм-фактор, не увеличивает габариты сборки.

Ограничения применения

• Не управление силовыми цепями выше 6 А - запрещено использовать для питания двигателей, нагревателей или других мощных устройств;
• Работает только с выключателями NS2-80B (R) - несовместим с другими сериями, включая NSX, NCN или другие модели CHINT;
• Не имеет защиты от внешних воздействий - не рекомендован для установки вне электрошкафа без дополнительного кожуха;
• Не обеспечивает автономную работу - зависит от состояния основного автомата; при выходе из строя NS2-80B (R) контакт также перестаёт функционировать.

Примеры использования

• Подключение к контроллеру PLC для отображения статуса “включен” на HMI-панели;
• Сигнализация срабатывания автомата через световой индикатор на панели управления;
• Обеспечение интерлокинга - например, запрет на запуск станка, пока выключатель не включён;
• Фиксация времени работы оборудования через импульсы от контактов в системе учёта энергоресурсов.

Практические советы

• Выбирая этот контакт, проверьте, есть ли свободное место рядом с вашим NS2-80B (R) - монтаж сбоку требует минимального зазора в 10–15 мм;
• Используйте медные многожильные провода сечением 0,5–2,5 мм2 - они лучше подходят для винтовых зажимов;
• Не перетягивайте винты - это повредит пластиковую рамку контакта и вызовет плохой контакт;
• Если нужен сигнал “выключен”, используйте другой аксессуар - NS2-AU20 даёт только сигнал “включен”;
• При групповой установке нескольких контактов - маркируйте каждый провод сразу после монтажа, чтобы избежать путаницы при обслуживании.
