Выключатель автоматический защиты двигателя NS2-80 37-50A с поворотной ручкой (R) | 279723 CHINT

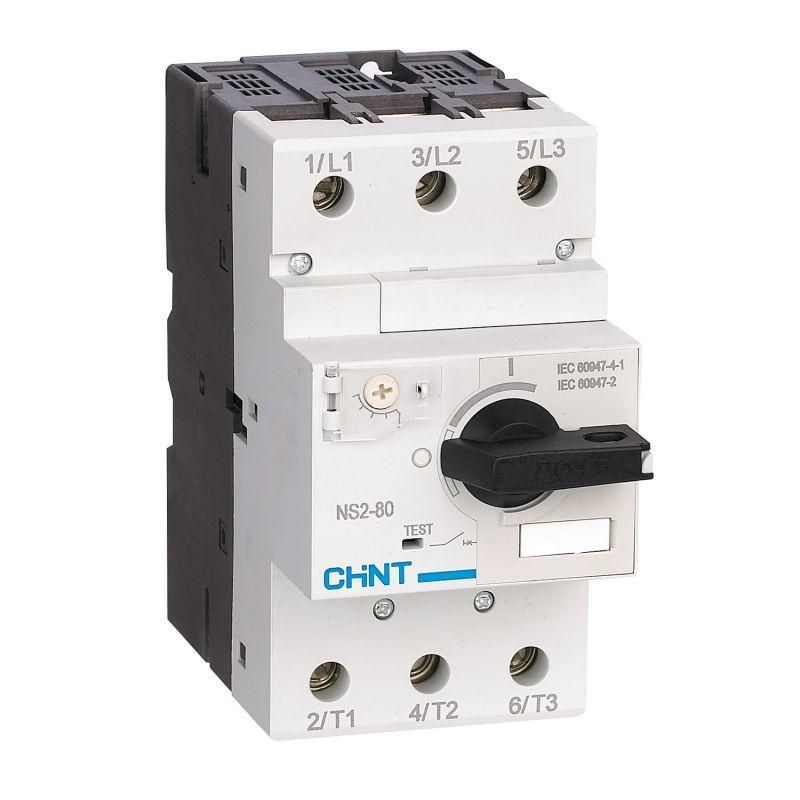

Автоматический выключатель CHINT NS2-80 с артикулом 279723 предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство с поворотной ручкой обеспечивает удобное управление и надёжную работу в промышленных условиях.

Назначение и область применения

Выключатель CHINT NS2-80 используется для коммутации и защиты трёхфазных электродвигателей мощностью, соответствующей номинальному току 50 А. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с высокими пусковыми токами. Применяется в распределительных щитах промышленного типа, где требуется точная защита двигателей от аварийных режимов работы.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Ток короткого замыкания: 700 А - минимальный ток, при котором происходит мгновенное отключение (электромагнитный расцепитель);
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов размером более 12,5 мм; не защищён от воды и пыли.

Совместимость и монтаж

Выключатель CHINT NS2-80 устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение медных проводов сечением до 25 мм2. Для правильного монтажа необходимо соблюдать момент затяжки контактов - избыточное усилие может повредить клеммы. Поворотная ручка позволяет легко визуально определить положение: «Вкл./Выкл.». Рекомендуется использовать совместно с тепловыми реле серии NRT для защиты от перегрузки, так как сам выключатель имеет только электромагнитный расцепитель.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2 и IEC/EN 60947-4-1. Произведено в соответствии с требованиями безопасности для промышленного оборудования. Наличие механической блокировки предотвращает случайное включение при обслуживании.

Преимущества

• Поворотная ручка обеспечивает четкую визуализацию состояния - легко отличить «включен» от «выключен» даже в темноте;
• Максимальная отключающая способность 15 кА гарантирует надёжную работу в сетях с высокой короткозамкнутой мощностью;
• Конструкция с жестким корпусом и качественной изоляцией снижает риск пробоя и возгорания;
• Совместимость со всей серией NS2(X) - можно заменить аналогичными моделями без переделки шины.

Ограничения применения

• Не предназначен для использования во влажных средах - степень защиты IP20 исключает применение вне закрытых щитов;
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле для защиты от длительных перегрузок;
• Работает только в нормальных условиях окружающей среды: температура от -5C до +40C, без значительных колебаний влажности и запылённости;
• Не рекомендуется для частых циклов включения/выключения - не является аппаратом для частого управления, только для защиты.

Примеры использования

• Защита трехфазного асинхронного двигателя 30 кВт на конвейере в пищевой промышленности;
• Подключение насосной группы в системе водоснабжения здания;
• Коммутирование воздушного компрессора в мастерской;
• Интеграция в распределительный щит станции управления технологическим оборудованием.

Практические советы

• Выбирая выключатель CHINT NS2-80, проверьте соответствие номинала тока (50 А) нагрузке двигателя - лучше брать с запасом 10–15%, если двигатель часто запускается под нагрузкой;
• Обязательно используйте тепловое реле (например, NRT-50) для защиты от перегрева - без него выключатель реагирует только на КЗ;
• При монтаже не допускайте перекоса при установке на DIN-рейку - это может вызвать повышенный нагрев контактных групп;
• Перед первым включением проверьте целостность клемм и отсутствие сторонних частиц внутри аппарата - особенно после транспортировки;
• Для сервисного обслуживания отключите питание и заблокируйте выключатель в положении «Выкл.» - поворотная ручка позволяет легко применить замок.
