Выключатель автоматический защиты двигателя NS2-80 30-40A с поворотной ручкой (R) | 279722 CHINT

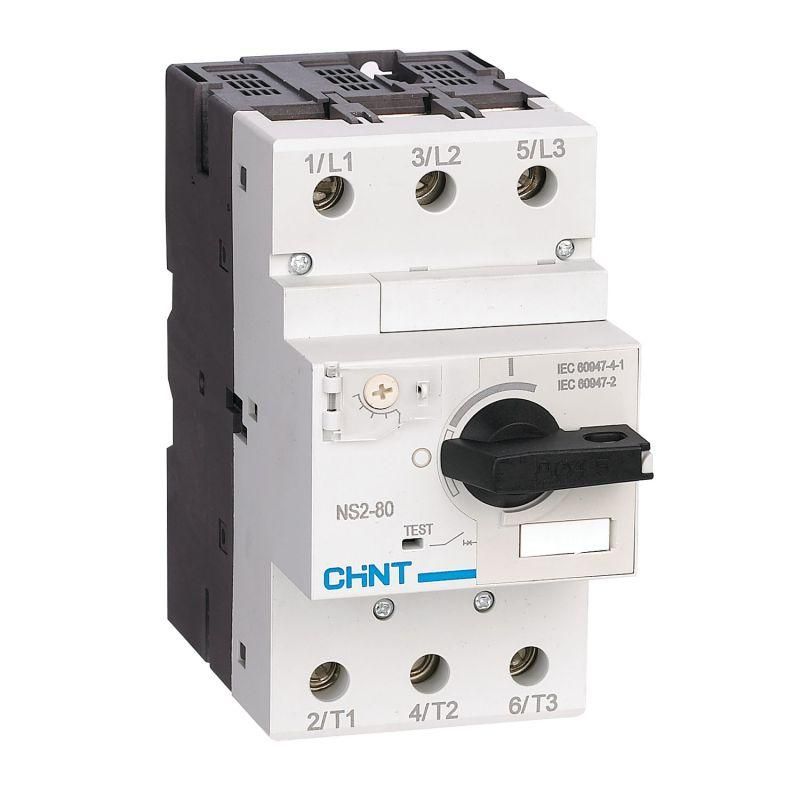

Автоматический выключатель CHINT NS2-80 с артикулом 279722 предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Модель с поворотной ручкой обеспечивает удобное управление и надёжную работу в промышленных условиях.

Назначение и область применения

Выключатель CHINT NS2-80 используется для коммутации и защиты трёхфазных электродвигателей мощностью до 40 А. Он защищает оборудование от длительных перегрузок и внезапных коротких замыканий. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Уставка мгновенного расцепителя: 560 А - порог, при котором выключатель сработает сразу при достижении этого тока (без задержки);
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

Выключатель CHINT NS2-80 устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение медных проводов сечением до 25 мм2. Для правильного монтажа важно соблюдать момент затяжки контактов - избыточное усилие может повредить клеммы. Поворотная ручка позволяет легко визуально определить положение: «Вкл./Выкл.» или «Трип». Устройство совместимо с другими элементами серии NS2(X): контактными модулями, тепловыми реле и дополнительными блоками сигнализации.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60947-2 и IEC/EN 60947-4-1. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузок, магнитную - против коротких замыканий. Наличие механической блокировки предотвращает случайное включение при обслуживании.

Преимущества

• Поворотная ручка (R) - удобнее в использовании, чем рычажная, особенно в плотном щите;
• Чёткая визуальная индикация состояния - видно, когда устройство сработало;
• Максимальная отключающая способность 15 кА - подходит для сетей с высокой короткозамкнутой мощностью;
• Интеграция в серию NS2(X) - возможность расширения функционала без замены основного аппарата.

Ограничения применения

• Не применяется во влажных, пыльных или наружных помещениях - степень защиты IP20 не допускает воздействия жидкости и пыли;
• Не является пускателем - не имеет встроенного магнитного контактора, требует внешнего контактора для частого включения/выключения;
• Работает только с нагрузкой типа D (электродвигатели) - не рекомендован для освещения или нагревательных приборов;
• Уставка мгновенного расцепления фиксирована - нельзя регулировать, что ограничивает гибкость настройки под специфические режимы работы.

Примеры использования

• Защита асинхронного двигателя 30 кВт на конвейере в пищевой промышленности;
• Компонент в распределительном щите центрального насоса водоснабжения;
• Функциональный элемент в системе управления вентиляционными установками.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя (не более 40 А) и уставки расцепителя (560 А) - она должна быть выше пускового тока, но ниже предела повреждения обмоток;
• При монтаже используйте кабель с достаточным сечением - недостаточно толстый провод вызовет перегрев даже при номинальном токе;
• Для частого запуска двигателей обязательно подключите внешний магнитный пускатель - этот выключатель не рассчитан на частые операции включения;
• Обязательно устанавливайте в закрытый металлический шкаф - IP20 не защищает от брызг, пыли и случайного прикосновения.
