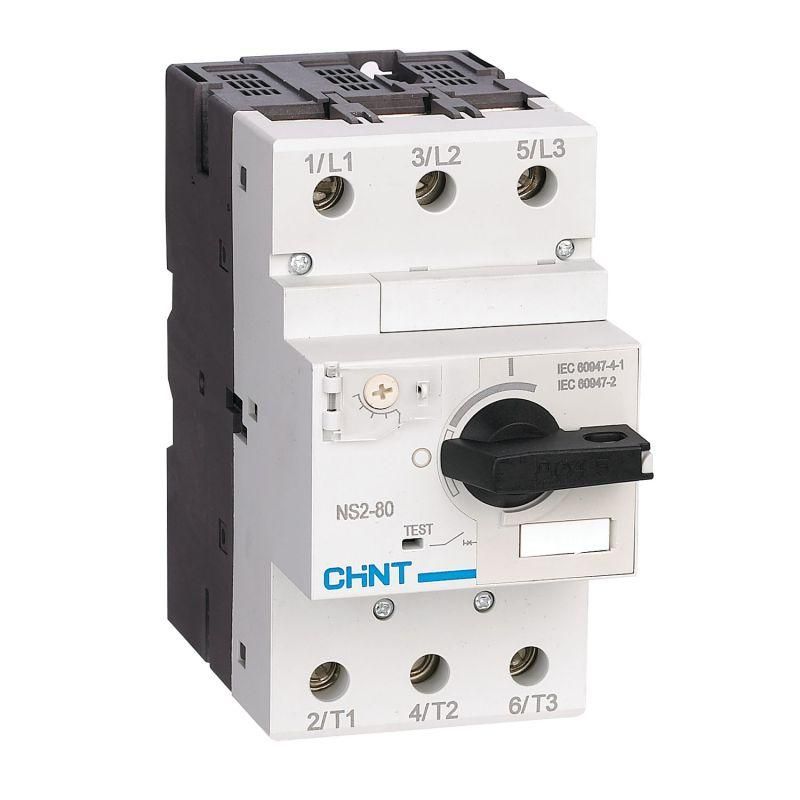

Выключатель автоматический защиты двигателя NS2-80 23-32A с поворотной ручкой (R) | 279721 CHINT

Автоматический выключатель CHINT NS2-80 с артикулом 279721 предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Модель оснащена поворотной ручкой для удобного управления и рассчитана на работу в промышленных условиях с током до 32 А.

Назначение и область применения

Выключатель CHINT NS2-80 используется исключительно для защиты электродвигателей. Он обеспечивает надёжную аварийную отсечку при перегрузках и коротких замыканиях, предотвращая выход из строя оборудования. Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и других устройств с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя;
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Уставка мгновенного расцепителя: 448 А - срабатывает при кратковременных скачках тока выше этого значения, что соответствует типу расцепления “D” для двигателей;
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов, но не герметичен; требует установки внутри закрытого шкафа.

Совместимость и монтаж

Выключатель CHINT NS2-80 устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение медных проводов сечением от 1,5 до 25 мм2. Для правильного монтажа важно соблюдать момент затяжки контактов - не более 2 Нм, чтобы избежать деформации клемм. Поворотная ручка позволяет легко визуально определить положение: «Вкл/Выкл». Устройство не имеет функции дистанционного управления - управление только механическое.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Применяется в системах с заземлением TN-S и TT. Не предназначен для работы в средах с высокой взрывоопасностью или повышенной коррозионной активностью.

Преимущества

• Механизм с поворотной ручкой обеспечивает точное позиционирование и снижает риск случайного включения;
• Фиксированная уставка мгновенного расцепителя (448 А) идеально подобрана под пусковые токи двигателей, исключая ложные срабатывания;
• Компактные габариты позволяют экономить место в распределительном щите;
• Изготовлен из самозатухающего поликарбоната - материал устойчив к нагреву и механическим воздействиям.

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP20 не допускает попадание воды, пыли или влаги;
• Не подходит для частотного регулирования - не рассчитан на импульсные нагрузки от преобразователей частоты;
• Не имеет теплового расцепителя с регулировкой - уставка фиксирована и не может быть изменена пользователем;
• Запрещено использовать в качестве основного рубильника для обслуживания цепи - требуется внешний разъединитель при проведении работ.

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения;
• Коммутация и защита привода конвейера на пищевом производстве;
• Подключение воздушного компрессора мощностью до 15 кВт;
• Работа с асинхронными двигателями типа IE2–IE3 в промышленных щитах.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (32 А) - не используйте для двигателей с рабочим током выше 32 А;
• При подключении проводов убедитесь, что они плотно зафиксированы - слабый контакт вызывает перегрев и отказ;
• Если двигатель часто запускается (более 10 раз в час), рекомендуется дополнительно установить тепловое реле - этот выключатель не регулируется;
• Для сервисного обслуживания всегда отключайте питание через внешний разъединитель - CHINT NS2-80 не является разъединителем по нормам безопасности.
