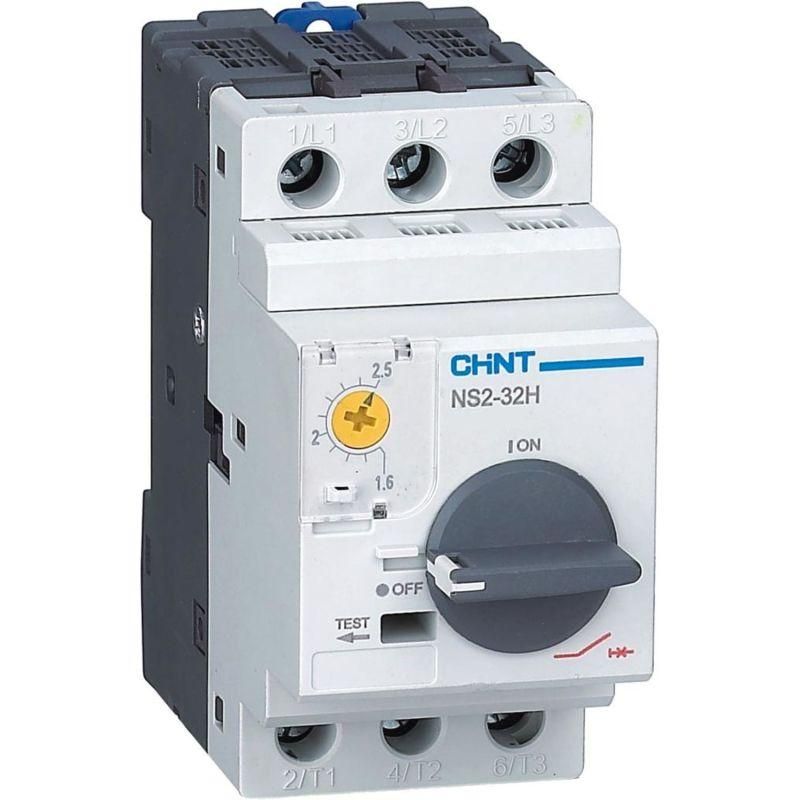

Выключатель автоматический защиты двигателя NS2-32H 24-32А с поворотной ручкой (R) | 253606 CHINT

Автоматический выключатель защиты двигателя CHINT NS2-32H 24-32А с поворотной ручкой предназначен для коммутации и защиты электродвигателей от перегрузок и коротких замыканий. Устройство надёжно работает в промышленных системах управления, где важна точная настройка и удобное управление.

Назначение и область применения

CHINT NS2-32H 24-32А используется для защиты трёхфазных электродвигателей мощностью до 15–22 кВт в зависимости от напряжения сети. Подходит для установки в распределительных щитах на заводах, в цехах, на конвейерах, насосных станциях и других объектах с частыми пусками двигателей. Выключатель обеспечивает как ручное включение/выключение, так и автоматическое отключение при аварийных режимах.

Технические характеристики

• Номинальный ток: 24…32 А - позволяет регулировать порог срабатывания под конкретную нагрузку двигателя;
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания даже в сетях с высокой мощностью;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Ток короткого замыкания: 416 А - указывает минимальный ток, при котором устройство гарантированно сработает; этот параметр ниже отключающей способности, что нормально для тепловых механизмов защиты;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупного мусора, но не предназначено для работы во влажной среде или на улице.

Совместимость и монтаж

CHINT NS2-32H 24-32А монтируется на DIN-рейку шириной 35 мм, типичную для промышленных шкафов. Клеммы рассчитаны на провода сечением до 25 мм2. Для правильного подключения важно соблюдать порядок фаз и использовать кабели с достаточным запасом по току. Поворотная ручка обеспечивает четкую визуализацию состояния: положение “I” - включен, “O” - выключен, среднее положение - отключено автоматически после срабатывания защиты.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 и IEC 60947-4-1 для аппаратов низкого напряжения. Защита от случайного включения обеспечена механической блокировкой при срабатывании. Наличие индикации состояния снижает риск ошибок при обслуживании.

Преимущества

• Поворотная ручка легко отличается от обычных рычагов - удобна при работе в темноте или с перчатками;
• Широкий диапазон номинального тока (24–32 А) позволяет одним устройством покрывать несколько типов двигателей без замены аппарата;
• Высокая отключающая способность (50 кА) делает его подходящим для зон с высокой короткозамкнутой мощностью, например, рядом с трансформаторными подстанциями;
• Механизм срабатывания имеет термическую и электромагнитную составляющие - защищает как от длительной перегрузки, так и от внезапного КЗ.

Ограничения применения

CHINT NS2-32H 24-32А не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20. Не используйте его вне закрытых щитов. Также он не заменяет контактор - требует внешнего устройства для частого пуска/останова двигателя. Не рекомендуется применять для однофазных нагрузок или освещения.

Примеры использования

• Защита насоса в системе водоснабжения с пуском 2–3 раза в день;
• Контроль двигателя вентилятора на производстве;
• Работа с конвейерной лентой в пищевой промышленности;
• Электропривод компрессора в pneumatic системе.

Практические советы

• Выбирая CHINT NS2-32H 24-32А, проверьте, чтобы номинальный ток двигателя попадал в диапазон 24–32 А - лучше брать середину диапазона для запаса;
• Не забудьте про посадочный размер DIN-рейки - устройство совместимо со всеми стандартными рейками 35 мм;
• При монтаже затягивайте клеммы усилием 1,8–2,2 Нм - переусилие может повредить контакт;
• Перед первым включением убедитесь, что ручка находится в положении “O”, затем медленно переведите её в “I”;
• Если выключатель часто срабатывает - проверьте двигатель на перегрузку, заклинивание или перекос фаз.
