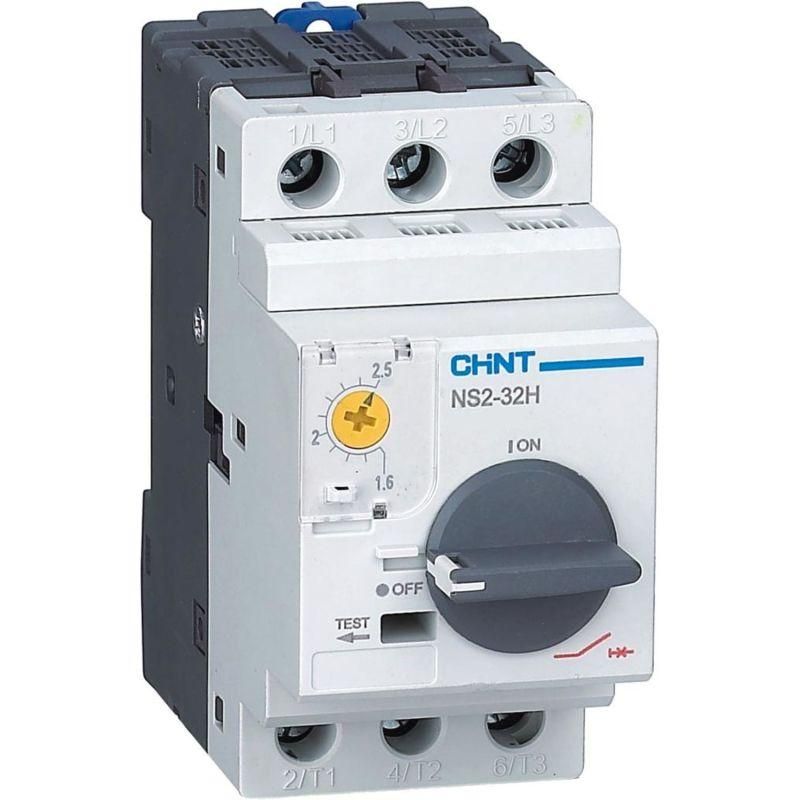

Выключатель автоматический защиты двигателя NS2-32H 20-25А с поворотной ручкой (R) | 253605 CHINT

Автоматический выключатель защиты двигателя CHINT NS2-32H 20-25А с поворотной ручкой (R) предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Этот аппарат сочетает надежную механическую конструкцию с точной тепловой и электромагнитной защитой, что делает его подходящим решением для промышленного оборудования, особенно там, где требуется частое управление двигателем.

Назначение и область применения

Выключатель CHINT NS2-32H 20-25А используется для коммутации и защиты трехфазных электродвигателей мощностью до 15 кВт. Он защищает двигатель от длительных перегрузок, внезапных скачков тока и коротких замыканий. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с высокими пусковыми токами. Применяется в распределительных щитах промышленных объектов, цехах и на объектах ЖКХ.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 50 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать;
• Количество полюсов: 3 - обеспечивает защиту всех фаз трёхфазной сети;
• Ток короткого замыкания: 327 А - порог срабатывания электромагнитного расцепителя; при достижении этого значения выключатель отключается мгновенно;
• Степень защиты IP20 - предохраняет от контакта с внутренними деталями пальцами и предметами более 12 мм, но не защищён от пыли и воды;
• Механизм управления: поворотная ручка (R) - позволяет легко визуально определить положение (вкл/выкл) и удобно управлять в условиях ограниченного доступа.

Совместимость и монтаж

Выключатель CHINT NS2-32H 20-25А монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных шкафов. Клеммы рассчитаны на медные провода сечением от 4 до 25 мм2. Для правильного подключения важно соблюдать полярность фаз - L1, L2, L3 должны соответствовать входным контактам. Устройство не требует внешнего термореле - защита от перегрузки встроена. Не рекомендуется использовать в местах с вибрацией выше 1g или температурой ниже –5C и выше +60C.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и IEC 60947-4-1, регламентирующим требования к автоматическим выключателям для промышленного применения. Конструкция выполнена из самозатухающего поликарбоната, исключающего распространение пламени. Все материалы сертифицированы для работы в условиях повышенной электрической нагрузки.

Преимущества

• Удобная поворотная ручка обеспечивает четкий визуальный контроль состояния аппарата даже при плохом освещении;
• Высокая отключающая способность (50 кА) гарантирует безопасность при аварийных режимах в сетях с большой мощностью;
• Встроенная двухступенчатая защита - тепловая (для перегрузок) и электромагнитная (для КЗ) - снижает риск выхода двигателя из строя;
• Изготовлен в серии NS2(X), известной долговечностью и совместимостью с другими элементами системы CHINT.

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - степень защиты IP20 недостаточна;
• Не подходит для частых операций включения/выключения более 60 раз в час - это может снизить срок службы механизма;
• Не имеет функции дистанционного управления - нельзя подключить к системам автоматизации без дополнительных модулей;
• Работает только в нормальных условиях окружающей среды - запыленность, сырость и химические пары могут повредить корпус и контакты.

Примеры использования

• Защита двигателя воздушного компрессора на заводе с номиналом 22 кВт - выключатель NS2-32H 20-25А отключает его при превышении тока свыше 25 А;
• Управление насосом в системе водоснабжения - поворотная ручка позволяет быстро отключить питание при ремонте;
• Щитовая установка на пищевом производстве - три полюса обеспечивают равномерную защиту всех фаз двигателя конвейера.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя - ток 25 А подходит для двигателей до 15 кВт при напряжении 380 В;
• При монтаже затягивайте клеммы моментом 1,5–2 Нм - переусилие может повредить пластиковые контакты;
• Если двигатель часто запускается, выбирайте выключатель с классом срабатывания B или C - здесь он уже задан конструкцией;
• Обязательно используйте крышку или бокс при установке в открытых помещениях - IP20 не защищает от пыли и влаги;
• Для обслуживания достаточно просто перевести ручку в положение “OFF” - никаких дополнительных инструментов не требуется.
