Контакт вспомогательный NS2-AE20 2 НО 2.5 А поперечный CHINT 495948

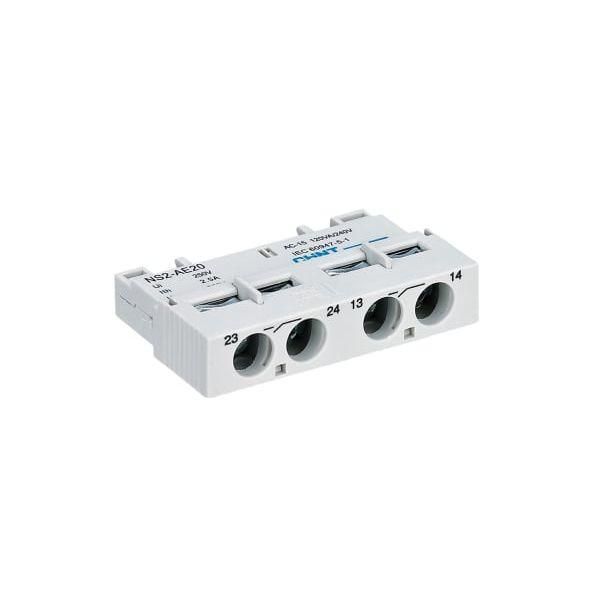

Дополнительный контакт поперечный CHINT NS2-AE20 (R) с артикулом 495948 предназначен для расширения функционала автоматических выключателей серии NS2, обеспечивая передачу сигнала о состоянии аппарата - включен/выключен - в цепи управления или контроля.

Назначение и область применения

Этот контакт используется для подключения внешних устройств - индикаторов, реле, PLC, систем аварийной сигнализации - которые должны реагировать на положение автомата. Он не управляет нагрузкой напрямую, а лишь передает информацию. Подходит для установки на выключатели NS2, когда требуется удалённый контроль состояния коммутационного аппарата.

Технические характеристики

• Номинальный рабочий ток: 2,5 А при переменном токе 230 В (AC-15)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 0
• Общее количество переключающих контактов: 2
• Тип подключения: винтовые зажимы
• Способ монтажа: крепление сверху и сбоку на корпусе автомата NS2

Совместимость и монтаж

Дополнительный контакт CHINT NS2-AE20 (R) совместим исключительно с автоматическими выключателями серии NS2. Устанавливается механически на боковую поверхность устройства - фиксируется за счёт специальных направляющих и защёлок. Монтаж выполняется до подключения проводов. После установки контакты подключаются через винтовые зажимы: важно не перегнуть жилы и затянуть их с достаточным усилием, чтобы избежать нагрева.

Преимущества

• Увеличивает возможности системы управления без замены основного автомата
• Интегрированная конструкция минимизирует риск некорректного подключения
• Работает надёжно даже при частых переключениях благодаря механической связи с главными контактами
• Не требует внешнего питания - работает за счёт механического движения механизма выключателя

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток всего 2,5 А
• Подходит только для моделей NS2; несовместима с другими сериями (например, NXB, NC2)
• Не имеет защиты от пыли и влаги - устанавливается внутри щита, где соблюдены условия IP54 и выше
• Не рекомендуется использовать в цепях постоянного тока - указаны параметры только для AC-15

Примеры использования

• Сигнализация включения станка через индикаторную лампу на пульте управления
• Передача сигнала “выключено” в систему SCADA для учёта времени работы оборудования
• Автоматическое отключение вентиляции после отключения насоса
• Логика безопасности: запрет пуска другого оборудования, пока основной автомат не включён

Практические советы

• Проверьте тип автомата NS2 перед покупкой - контакт подходит только к определённым модификациям, указанным в документации производителя
• При монтаже используйте отвертку с плоским лезвием - винтовые зажимы чувствительны к перетягу
• Провода подключайте с запасом длины - при последующем обслуживании выключателя контакт можно легко снять и переустановить
• Не применяйте этот контакт вместо вспомогательного контакта с НЗ - он не сможет показать состояние “выключено”, так как таких контактов здесь нет
