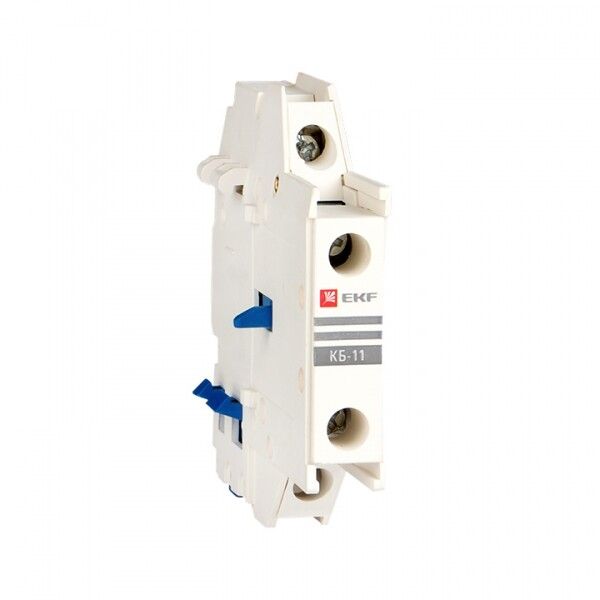

Контакт боковой дополнительный КБ-11 1NO+1NC для КМЭ EKF PROxima | ctr-kb-11

Контакт боковой дополнительный КБ-11 1NO+1NC для контакторов от EKF серии PROxima - это компактное устройство для расширения функционала силовых контакторов за счёт добавления одного нормально открытого и одного нормально закрытого контакта. Применяется в системах автоматизации, где требуется передача сигналов управления без изменения основной коммутирующей цепи.

Назначение и область применения

Контакт боковой дополнительный КБ-11 1NO+1NC для контакторов предназначен для подключения цепей управления, сигнализации и контроля к основному контактору. Он не переключает мощные нагрузки, а лишь передаёт слабые сигналы - например, для включения индикаторов, реле времени, PLC или других устройств автоматики. Подходит для использования в панелях управления станков, конвейеров, насосных станций и системах вентиляции.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Напряжение управления: переменный ток (AC)
• Рабочее напряжение цепи управления: 230–400 В, 50 Гц
• Номинальный ток при AC-15 (управление): 2,5 А
• Номинальный ток при DC-13 (перемычки/сигналы): 65 А - используется для коммутации постоянного тока в цепях управления, например, при работе с реле или кнопками
• Гарантийный срок: 84 месяца
• Тип установки: боковая, на контакторы совместимой серии

Совместимость и монтаж

Контакт боковой дополнительный КБ-11 1NO+1NC для контакторов монтируется на боковую поверхность контакторов серии PROxima от EKF. Устанавливается путём фиксации в специальный паз - без инструментов. Для работы необходимо, чтобы контактор имел соответствующий выступ для крепления дополнительных модулей. Совместим только с контактными группами того же типа и шага крепления. Не устанавливается на контакторы сторонних производителей без проверки механической совместимости.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на коммутационную аппаратуру для цепей управления. Произведено в соответствии с требованиями безопасности IEC 60947-5-1. Материалы корпуса - самозагасающие, что исключает распространение пламени при перегрузках.

Преимущества

• Добавляет два независимых контакта без замены всего контактора
• Минимальная глубина установки - не увеличивает габариты шкафа
• Высокая надёжность благодаря металлическому сердечнику и качественной изоляции
• Долгий срок службы - 84 месяца гарантии подтверждает стабильность работы даже при частых срабатываниях

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 2,5 А переменного тока
• Не работает с напряжением ниже 230 В - требует точного соблюдения параметров управления
• Не совместим с контактными элементами других серий, кроме PROxima
• Не рассчитан на работу во взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Подключение индикатора состояния «работает» через НО-контакт
• Использование НЗ-контакта для отключения цепи при отключении контактора
• Передача сигнала в ПЛК о состоянии включения контактора
• Создание блокировочных цепей в системах безопасности (например, запрет пуска при неисправности)

Практические советы

• Перед монтажом убедитесь, что на контакторе есть свободный боковой паз - не все модели поддерживают дополнительные контакты
• Проверьте соответствие напряжения управления: 230–400 В AC - при меньшем значении контакт может не сработать
• При использовании в цепях постоянного тока (DC-13) учтите, что максимальный ток 65 А - это предельное значение для коротких импульсов, не для длительной нагрузки
• Не затягивайте крепления слишком сильно - это может повредить пластиковую рамку
• Для удобства обслуживания рекомендуется маркировать провода, подключённые к НО и НЗ контактам
